【摘要】:传统式水平轴大型风力发电机基本上都是4极、6极异步感应发电机。降压并网就是在异步感应发电机与电网之间串联电阻或电抗器以减小并网时的大电流冲击和电网电压下降的幅度,并网后立即切除电阻或电抗器。现代异步发电机大部分采用绕线转子双反馈式异步发电机,如图4-12所示,采用大规模IGBT模块及双PWM技术实现了异步发电机的软并网。图4-11 印度SuzLon水平轴风力发电机组用液力联轴器图4-12 绕线转子交流励磁双馈式异步发电机
传统式水平轴大型风力发电机基本上都是4极、6极异步感应发电机。异步感应发电机是从电网吸收无功电流来励磁的,这会使电网功率因数变差,常用并联电容对电网无功功率进行补偿。异步感应发电机在并网的瞬间会出现很大的冲击电流,这个冲击电流是异步感应发电机额定电流的4~7倍,使电网电压瞬间下降,又可能使电网的低压保护动作,从而造成异步感应发电机不能并网。
异步感应发电机在100kW之内的功率可以直接并网,这种并网称作硬并网。
为了在较大功率的异步感应发电机并网时对电网的影响较小,达到安全并网的目的,在功率200kW之内的异步感应发电机可以采用降压并网方式。降压并网就是在异步感应发电机与电网之间串联电阻或电抗器以减小并网时的大电流冲击和电网电压下降的幅度,并网后立即切除电阻或电抗器。这种降压并网方式会损失很多功率。
图4-8 膜片式联轴器
1—半联轴器,孔内点划线为锥孔 2—扣紧螺栓、螺母及垫圈 3—中间轴4—膜片

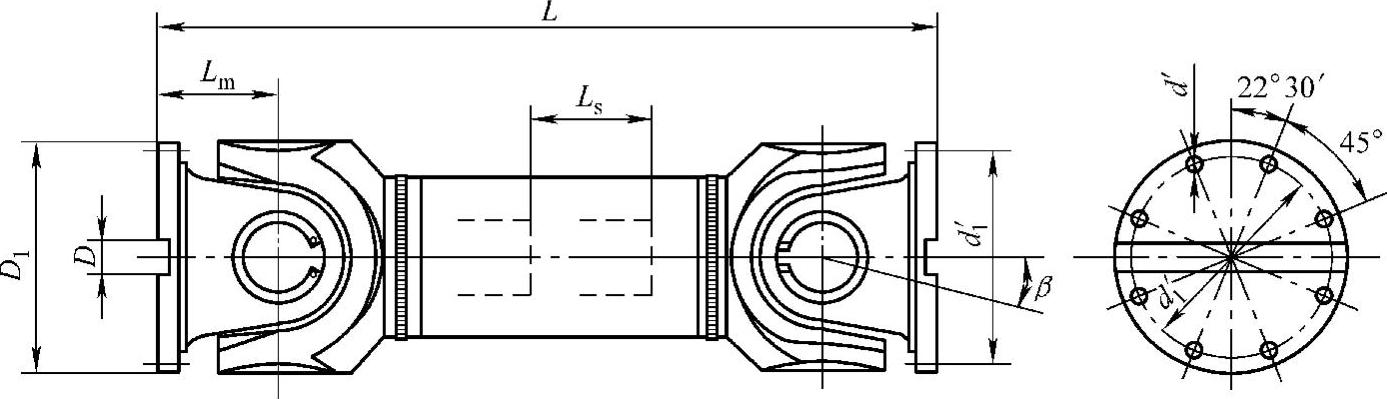

图4-9 十字轴式万向联轴器
(www.daowen.com)

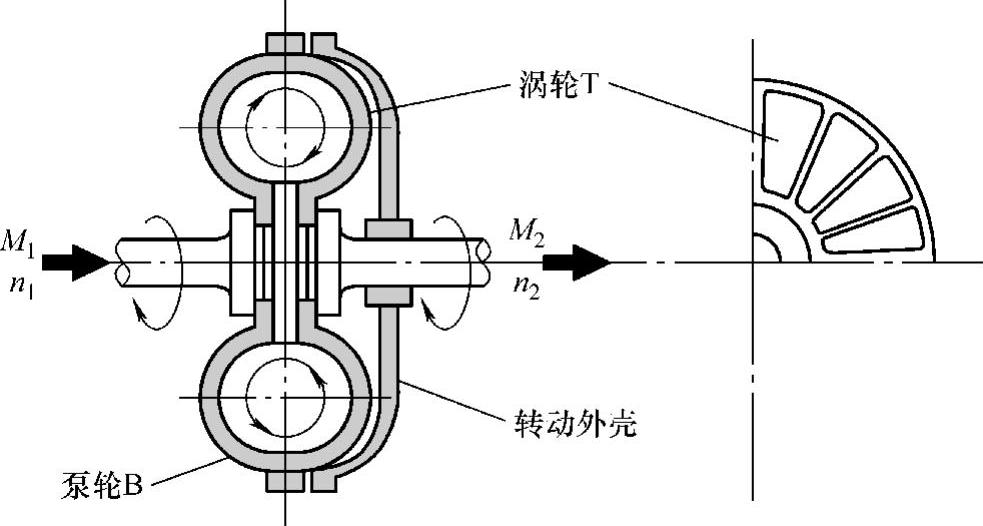

图4-10 液力联轴器结构原理图
功率超过200kW的异步感应发电机可以采用晶闸管软并网。
现代异步发电机大部分采用绕线转子双反馈式异步发电机,如图4-12所示,采用大规模IGBT模块及双PWM技术实现了异步发电机的软并网。

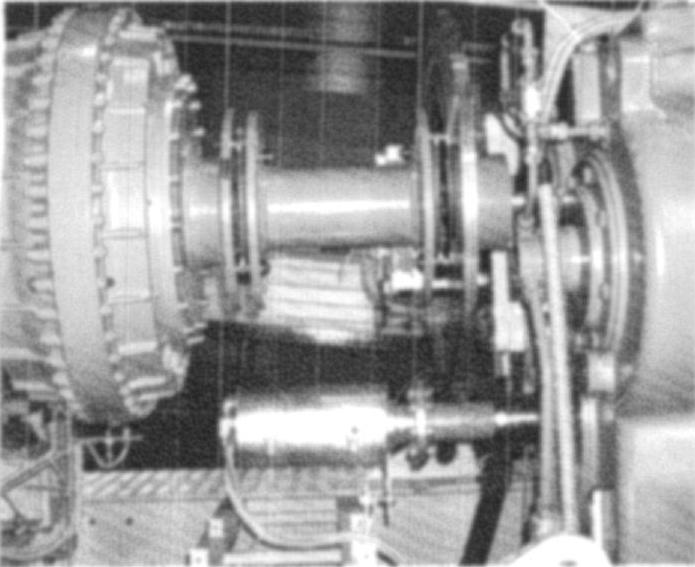

图4-11 印度SuzLon水平轴风力发电机组用液力联轴器

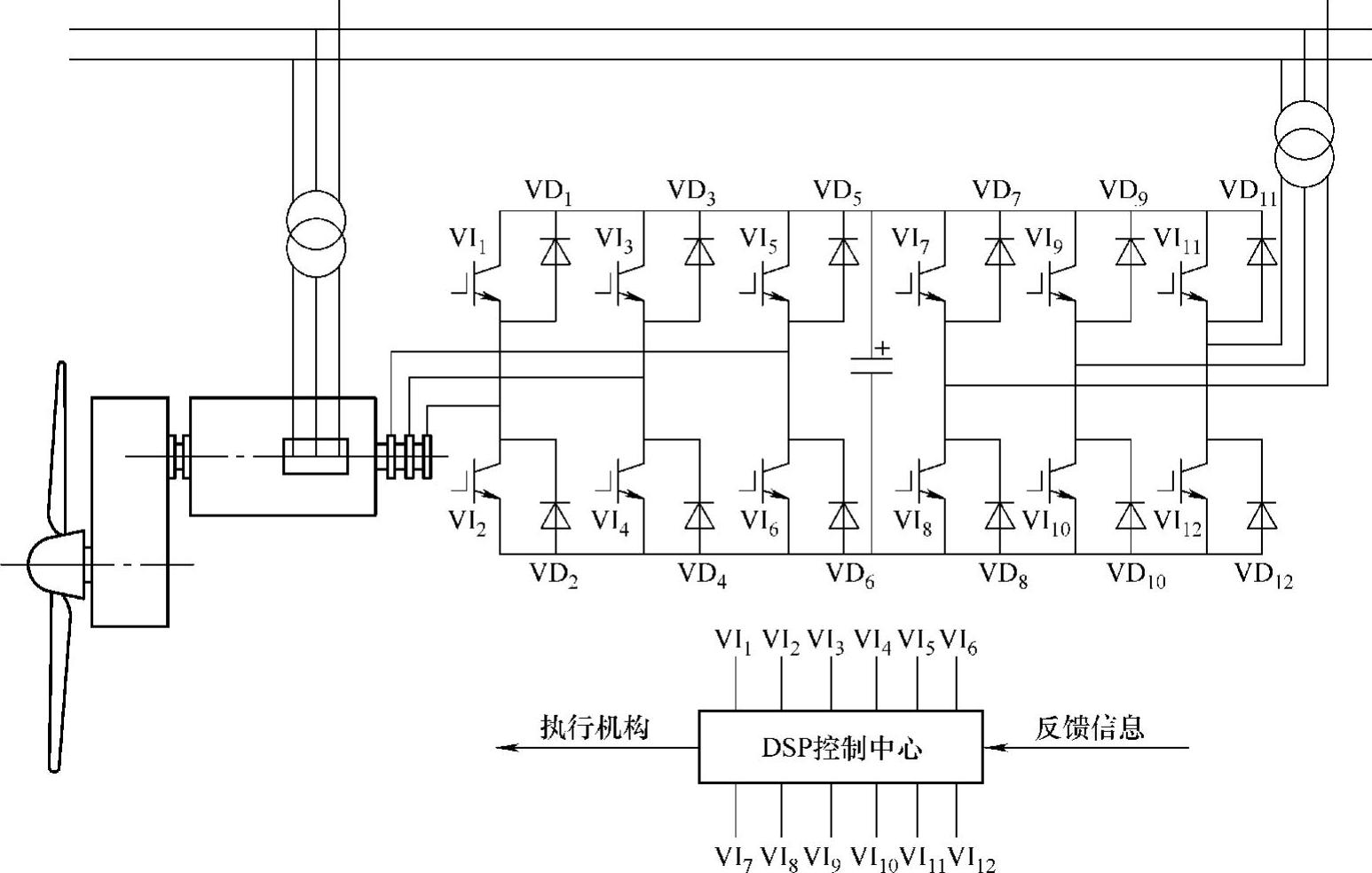

图4-12 绕线转子交流励磁双馈式异步发电机(利用IGBT变频为转子交流励磁的原理图)
