工业机器人的分类:全面了解不同类别的机器人

(1)按机器人的技术等级划分

1)示教再现型机器人

它主要由机械手控制器和示教盒组成,可按预先引导动作记录下信息重复再现执行,当前工业中应用最多,如图7.3所示。

2)感觉型机器人

如有力觉、触觉和视觉等,它具有对某些外界信息进行反馈调整的能力,目前已进入应用阶段,如图7.4所示。

3)智能型机器人

它具有感知和理解外部环境的能力,在工作环境改变的情况下,也能够成功地完成任务,如图7.5所示。

图7.3 示教再现型机器人

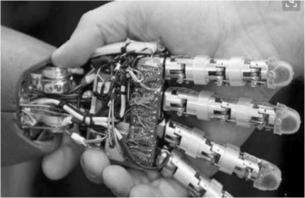

图7.4 感觉型机器人

图7.5 智能型机器人

(2)按机器人的机构特征划分

1)直角坐标型

直角坐标型具有空间上相互垂直的多个直线移动轴,通过直角坐标方向的3个独立自由度确定其手部的空间位置,其动作空间为一长方体,如图7.6所示。

图7.6 直角坐标型机器人

2)圆柱坐标型

圆柱坐标型主要由旋转基座、垂直移动和水平移动轴组成,具有一个回转和两个平移自由度,其动作空间为圆柱形,如图7.7所示。(www.daowen.com)

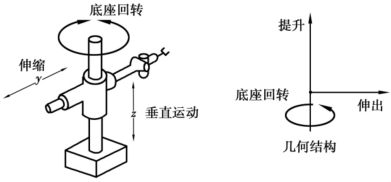

图7.7 圆柱坐标型机器人工作简图

3)球坐标型

球坐标型是空间位置分别由旋转、摆动和平移3个自由度确定,动作空间形成球面的一部分,如图7.8所示。

4)多关节型

多关节型模拟人手臂功能,由垂直于地面的腰部旋转轴、带动小臂旋转的肘部旋转轴以及小臂前端的手腕等组成,手腕通常有2~3个自由度,其动作空间近似一个球体,如图7.9所示。

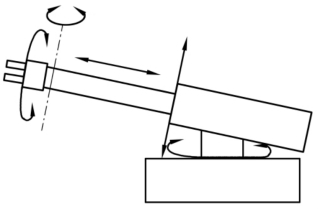

图7.8 球坐标型机器人工作简图

图7.9 多关节型机器人工作简图

(3)按执行机构运动的控制机能划分

1)点位型

点位型只控制执行机构由一点到另一点的准确定位,适用于机床上下料、点焊和一般搬运、装卸等作业。

2)连续轨迹型

连续轨迹型可控制执行机构按规定轨迹运动,适用于连续焊接和涂装等作业。

(4)按程序输入方式划分

1)编程输入型

编程输入型是将计算机上已编好的作业程序文件,通过RS232串口或者以太网通信方式传送到机器人控制柜

2)示教输入型

示教输入型的示教方法有两种:一种是由操作者用手动控制器(示教操纵盒),将指令信号传给驱动系统,使执行机构按要求的动作顺序和运动轨迹操演一遍;另一种是由操作者直接领动执行机构,按要求的动作顺序和运动轨迹操演一遍。在示教过程的同时,工作程序的信息即自动存入程序存储器中在机器人自动工作时,控制系统从程序存储器中检出相应信息,将指令信号传给驱动机构,使执行机构再现示教的各种动作。
