（1）单斗挖掘机的用途、分类与编号

单斗挖掘机的主要用途如下：

①开挖建筑物或厂房基础。

②挖掘土料、剥离采矿场覆盖层。

③采石场、隧道内、地下厂房和堆料场等中的装载作业。

④开挖沟渠、运河和疏通水道。

⑤更换工作装置后可进行浇筑、起重、安装、打桩、夯实等作业。

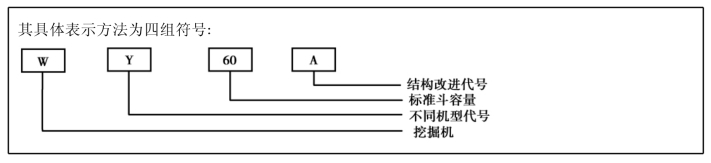

挖掘机的分类、编号及表示方法见表6.2。

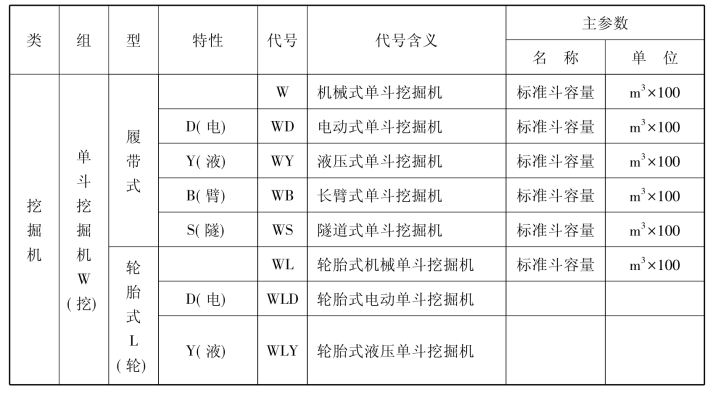

表6.2　国产单斗挖掘机型号编制规定

续表

（2）单斗挖掘机的构造

1）机械式单斗挖掘机的构造

机械式单斗挖掘机主要由工作装置、回转支承装置、行走装置、动力装置及附属设备等部分组成，如图6.4所示。其中，工作装置包括铲斗、提升机构、推压机构、动臂、斗底开启机构等。回转支承装置包括回转机构、回转平台、回转支承机构等；行走装置主要有履带式和轮胎式两种。

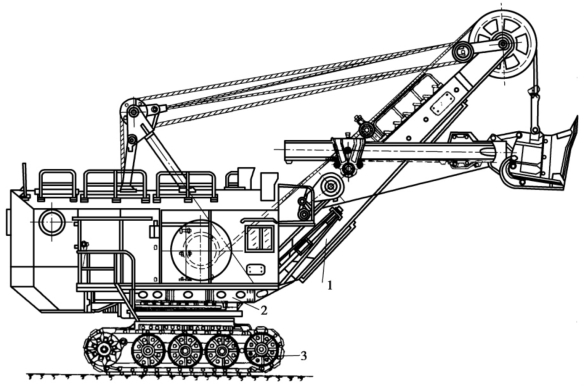

图6.4　机械式单斗挖掘机外形图

1—工作装置；2—回转平台；3—行走装置

如图6.5所示为机械式单斗挖掘机正铲工作装置的工作原理图。挖掘开始时，挖掘机靠近工作面，开挖位置在推压轴之下，斗前面与工作面夹角最大（40°～45°），斗齿容易切入。工作时，斗齿的切入深度由推压轴控制，操纵提升钢索提升铲斗，同时推压轴把斗柄推向工作面。铲斗提升与推压轴同时动作，在运动中使铲斗装满土石料，离开工作面后回转到卸载处卸载，然后再回转到工作面，开始下一次的挖掘工作。

机械式单斗挖掘机常用的工作装置除正铲工作装置外，还有反铲、拉铲等形式的工作装置，如图6.6所示。(www.daowen.com)

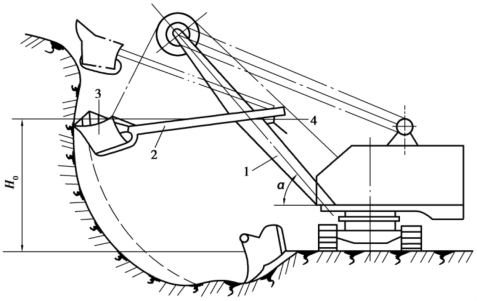

图6.5　正铲工作装置工作原理图

1—动臂；2—斗柄；3—铲斗；4—推压轴

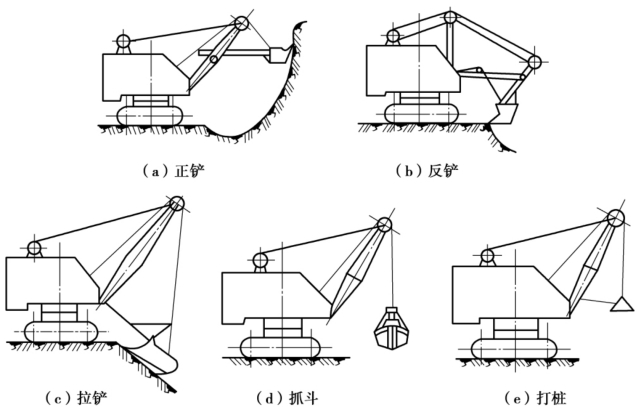

图6.6　机械式单斗挖掘机工作装置主要形式

2）液压式单斗挖掘机的构造与工作原理

单斗液压挖掘机主要由工作装置、回转机构、动力装置、传动机构、行走装置及辅助设备等组成，如图6.7所示。常用的全回转式（转角大于360°）挖掘机，其动力装置、传动机构的主要部分和回转机构、辅助设备及驾驶室等都装在可回转的平台上，通称为上部转台，因而又把这类机械概括成由工作装置、上部转台和行走装置3大部分组成。它主要由铲斗1、斗杆2、动臂3及铲斗油缸7、斗杆油缸6和动臂油缸5等组成，有正铲、反铲、抓斗等工作装置形式（见图6.7）。

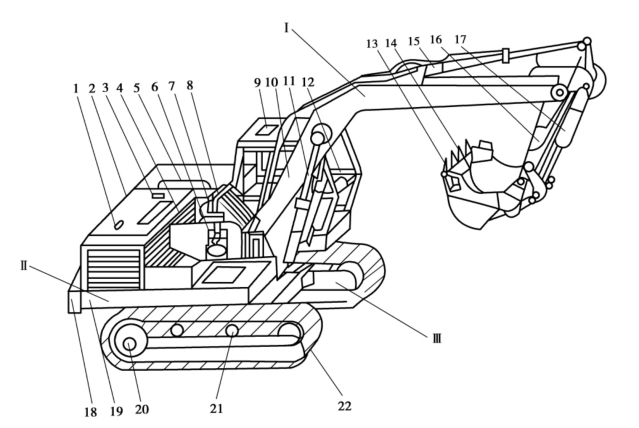

图6.7　单斗液压挖掘机的总体构造

1—柴油机；2—机篷；3—液压泵；4—液控多路阀；5—液压油箱；
6—回转减速器；7—液压马达；8—回转接头；9—司机室；10—动臂；
11—动臂油缸；12—操纵台；13—斗齿；14—铲斗；15—斗杆油缸；
16—斗杆；17—铲斗油缸；18—平衡重；19—转台；20—行走减速器、液压马达；
21—托轮；22—履带；Ⅰ—工作装置；Ⅱ—上部转台；Ⅲ—行走装置

液压式单斗挖掘机的工作原理是：柴油机驱动两个液压泵，把高压油输送到两个分配阀，操纵分配阀将高压油再送往有关的液压执行元件（液压缸或液压马达），驱动相应的机构进行工作。

3）单斗挖掘机的选用原则

①若开挖停机面以下的较坚实的土石方，选用反铲单斗液压挖掘机为宜，由于它对停机面以上的土石方也具备一定挖掘能力，因而在施工中得到最为广泛的应用。

②若开挖停机面以下较松的土方和砂石、稀泥等，选取拉铲或抓斗单斗挖掘机较经济，尤其是进行水下开挖作业。

③若开挖停机面以上的土石方，往往选用正铲单斗液压挖掘机最为适宜，若土质松散，选用抓斗挖掘机较经济。

④若开挖隧道，则应选用具有特种工作装置和较小转台回转半径的专用于隧道、坑道、地铁等狭窄工作环境的隧道挖掘机。

⑤若开挖面积大，挖掘深度又是一般单斗挖掘机不便施工，且土质在Ⅳ级以下的土方，则选取多斗挖掘机较适宜。

⑥若施工现场无法进出平板拖车，或者施工现场不允许履带碾压，则选用轮胎式挖掘机为宜；反之，选用履带式挖掘机。

⑦挖掘机的台数与斗容必须与现场允许的汽车通过能力相匹配，单台挖掘机的生产率必须与配套汽车和工期相匹配。
