汽车底盘构成与功能简述

时间:2023-06-17 理论教育 版权反馈
【摘要】:汽车底盘由传动系、行驶系、制动系及转向系4部分组成。图5.28离合器动作示意图2)变速器通过改变传动比,改变发动机曲轴的转矩,适应在起步、加速、行驶以及克服各种道路阻碍等不同行驶条件下对驱动车轮牵引力及车速不同要求的需要。图5.29手动变速器动作示意图3)主减速器主减速器是汽车传动系中减小转速、增大扭矩的主要部件。

汽车底盘构成与功能简述

汽车底盘由传动系、行驶系、制动系及转向系4部分组成。底盘的作用是支承、安装汽车发动机及其他各部件,支承成形汽车的整体造型,并接受发动机的动力,使汽车产生运动,保证正常行驶。

(1)传动系

汽车发动机所发出的动力靠传动系传递到驱动车轮。传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能,与发动机配合工作,能保证汽车在各种工况条件下的正常行驶,并具有良好的动力性和经济性。

传动系可按能量传递方式的不同,可分为机械传动、液力传动、液压传动、电传动等。

汽车传动系一般由离合器、变速器、万向传动装置、主减速器差速器及半轴等组成,如图5.27所示。

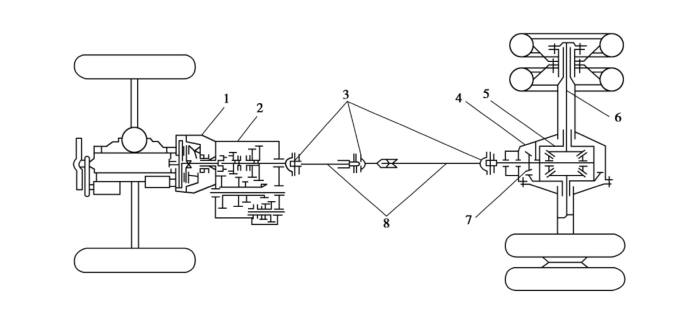

图5.27 汽车传动系

1—离合器;2—变速器;3—万向节;4—驱动桥;
5—差速器;6—半轴;7—主减速器;8—传动轴

1)离合器

离合器位于发动机和变速箱之间的飞轮壳内,用螺钉将离合器总成固定在飞轮的后平面上,离合器的输出轴就是变速箱的输入轴。在汽车行驶过程中,驾驶员可根据需要踩下或松开离合器踏板,使发动机与变速箱暂时分离和逐渐接合,以切断或传递发动机向变速器输入的动力。离合器接合状态离合器切断状态离合器的功用主要有:

①保证汽车平稳起步

起步前汽车处于静止状态,如果发动机与变速箱是刚性连接的,一旦挂上挡,汽车将由于突然接上动力突然前冲,不但会造成机件的损伤,而且驱动力也不足以克服汽车前冲产生的巨大惯性力,使发动机转速急剧下降而熄火。如果在起步时利用离合器暂时将发动机和变速箱分离,然后离合器逐渐接合,由于离合器的主动部分与从动部分之间存在着滑磨的现象,可以使离合器传出的扭矩由零逐渐增大,而汽车的驱动力也逐渐增大,从而让汽车平稳地起步。

②便于换挡

汽车行驶过程中,经常换用不同的变速箱挡位,以适应不断变化的行驶条件。如果没有离合器将发动机与变速箱暂时分离,那么变速箱中啮合的传力齿轮会因载荷没有卸除,其啮合齿面间的压力很大而难以分开,另一对待啮合齿轮会因二者圆周速度不等而难以啮合。即使强行进入啮合也会产生很大的齿端冲击,容易损坏机件。利用离合器使发动机和变速箱暂时分离后进行换挡,则原来啮合的一对齿轮因载荷卸除,啮合面间的压力大大减小,就容易分开。而待啮合的另一对齿轮,由于主动齿轮与发动机分开后转动惯量很小,采用合适的换挡动作就能使待啮合的齿轮圆周速度相等或接近相等,从而避免或减轻齿轮间的冲击。

③防止传动系过载

汽车紧急制动时,车轮突然急剧降速,而与发动机相连的传动系由于旋转的惯性,仍保持原有转速,这往往会在传动系统中产生远大于发动机转矩的惯性矩,使传动系的零件容易损坏。由于离合器是靠摩擦力来传递转矩的,所以当传动系内载荷超过摩擦力所能传递的转矩时,离合器的主、从动部分就会自动打滑,因而起到了防止传动系过载的作用,如图5.28所示。

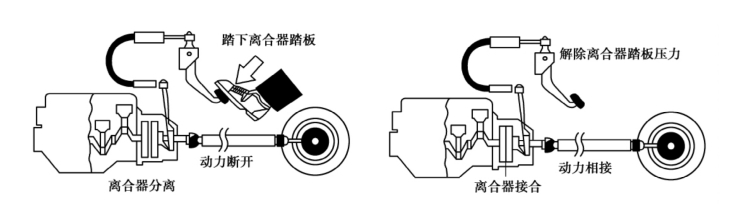

图5.28 离合器动作示意图

2)变速器

通过改变传动比,改变发动机曲轴的转矩,适应在起步、加速、行驶以及克服各种道路阻碍等不同行驶条件下对驱动车轮牵引力及车速不同要求的需要。通俗上分为手动变速器(MT)、自动变速器(AT)、手动/自动变速器及无级式变速器,如图5.29所示。

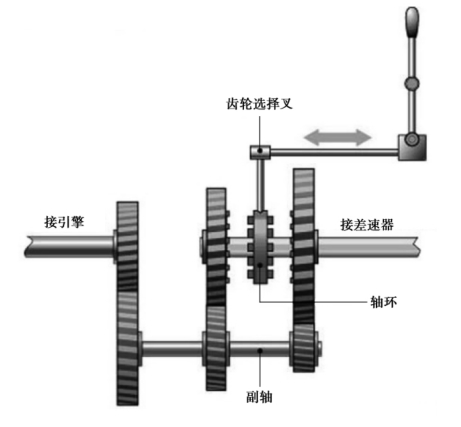

图5.29 手动变速器动作示意图

3)主减速器

主减速器是汽车传动系中减小转速、增大扭矩的主要部件。对发动机纵置的汽车来说,主减速器还利用锥齿轮传动以改变动力方向。

汽车正常行驶时,发动机的转速通常为2 000~3 000r/min,如果将这么高的转速只靠变速箱来调节,那么,变速箱内齿轮副的传动比则需很大,而齿轮副的传动比越大,两齿轮的半径比也越大。换句话说,也就是变速箱的尺寸会越大。另外,转速下降,而扭矩必然增加,也就加大了变速箱与变速箱后一级传动机构的传动负荷。因此,在动力向左右驱动轮分流的差速器之前设置一个主减速器,可使主减速器前面的传动部件如变速箱、分动器、万向传动装置等传递的扭矩减小,也可使变速箱的尺寸质量减小,操纵省力。现代汽车的主减速器,广泛采用螺旋锥齿轮和双曲面齿轮。双曲面齿轮工作时,齿面间的压力和滑动较大,齿面油膜易被破坏,必须采用双曲面齿轮油润滑,绝不允许用普通齿轮油代替,否则将使齿面迅速擦伤和磨损,大大降低使用寿命,如图5.30所示。

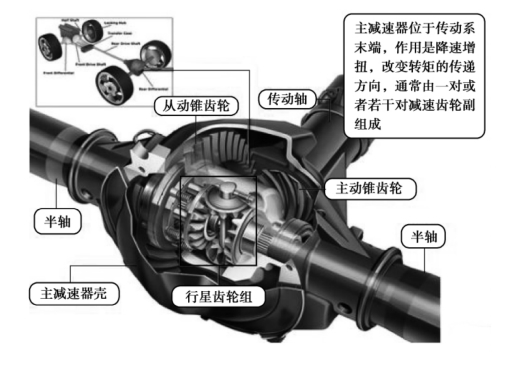

图5.30 主减速器剖分图

4)差速器

驱动桥两侧的驱动轮若用一根整轴刚性连接,则两轮只能以相同的角速度旋转。这样,当汽车转向行驶时,由于外侧车轮要比内侧车轮移过的距离大,将使外侧车轮在滚动的同时产生滑拖,而内侧车轮在滚动的同时产生滑转。即使是汽车直线行驶,也会因路面不平或虽然路面平直但轮胎滚动半径不等(轮胎制造误差、磨损不同、受载不均或气压不等)而引起车轮的滑动。车轮滑动时不仅加剧轮胎磨损、增加功率燃料消耗,还会使汽车转向困难、制动性能变差。为使车轮尽可能不发生滑动,在结构上必须保证各车辆能以不同的角速度转动。通常从动车轮用轴承支承在心轴上,使之能以任何角速度旋转,而驱动车轮分别与两根半轴刚性连接,在两根半轴之间装有差速器。这种差速器又称为轮间差速器。多轴驱动的越野汽车,为使各驱动桥能以不同角速度旋转,以消除各桥上驱动轮的滑动,有的在两驱动桥之间装有轴间差速器。现代汽车上的差速器通常按其工作特性分为齿轮式差速器和防滑差速器两大类。齿轮式差速器当左右驱动轮存在转速差时,差速器分配给慢转驱动轮的转矩大于快转驱动轮的转矩。这种差速器转矩均分特性能满足汽车在良好路面上正常行驶。但当汽车在坏路上行驶时,却严重影响通过能力。例如,当汽车的一个驱动轮陷入泥泞路面时,虽然另一驱动轮在良好路面上,汽车却往往不能前进(俗称打滑)。此时在泥泞路面上的驱动轮原地滑转,在良好路面上的车轮却静止不动。这是因为在泥泞路面上的车轮与路面之间的附着力较小,路面只能通过此轮对半轴作用较小的反作用力矩,因此,差速器分配给此轮的转矩也较小,尽管另一驱动轮与良好路面间的附着力较大,但因平均分配转矩的特点,使这一驱动轮也只能分到与滑转驱动轮等量的转矩,以致驱动力不足以克服行驶阻力,汽车不能前进,而动力则消耗在滑转驱动轮上。此时加大油门不仅不能使汽车前进,反而浪费燃油,加速机件磨损,尤其使轮胎磨损加剧。有效的解决办法是:挖掉滑转驱动轮下的稀泥或在此轮下垫干土、碎石、树枝、干草等。为提高汽车在坏路上的通过能力,某些越野汽车及高级轿车上装置防滑差速器。防滑差速器的特点是,当一侧驱动轮在坏路上滑转时,能使大部分甚至全部转矩传给在良好路面上的驱动轮,以充分利用这一驱动轮的附着力来产生足够的驱动力,使汽车顺利起步或继续行驶,如图5.31。

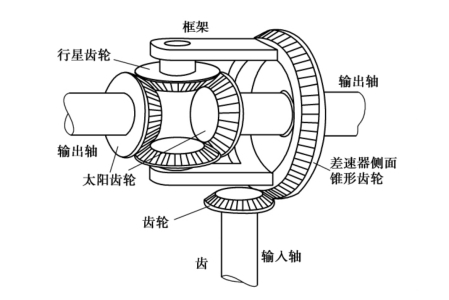

图5.31 锥形齿轮差速器示意图

5)半轴

半轴是差速器与驱动轮之间传递扭矩的实心轴,其内端一般通过花键与半轴齿轮连接,外端与轮毂连接。

现代汽车常用的半轴,根据其支承形式不同,有全浮式和半浮式两种。

全浮式半轴只传递转矩,不承受任何反力和弯矩,因而广泛应用于各类汽车上。全浮式半轴易于拆装,只需拧下半轴突缘上的螺栓即可抽出半轴,而车轮与桥壳照样能支持汽车,从而给汽车维护带来方便。

半浮式半轴既传递扭矩又承受全部反力和弯矩。它的支承结构简单、成本低,因而被广泛用于反力弯矩较小的各类轿车上。但这种半轴支承拆取麻烦,且汽车行驶中若半轴折断则易造成车轮飞脱的危险。

(2)制动系

汽车上用以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力,从而对其进行一定程度的强制制动的一系列专门装置统称为制动系统。其作用是:使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车;使已停驶的汽车在各种道路条件下(包括在坡道上)稳定驻车;使下坡行驶的汽车速度保持稳定。

对汽车起制动作用的只能是作用在汽车上且方向与汽车行驶方向相反的外力,而这些外力的大小都是随机的、不可控制的,因此汽车上必须装设一系列专门装置以实现上述功能。

1)制动系的分类(www.daowen.com)

①按制动系统的作用

制动系统可分为行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。用以使行驶中的汽车降低速度甚至停车的制动系统,称为行车制动系统;用以使已停驶的汽车驻留原地不动的制动系统,则称为驻车制动系统;在行车制动系统失效的情况下,保证汽车仍能实现减速或停车的制动系统,称为应急制动系统;在行车过程中,辅助行车制动系统降低车速或保持车速稳定,但不能将车辆紧急制停的制动系统,称为辅助制动系统。上述各制动系统中,行车制动系统和驻车制动系统是每一辆汽车都必须具备的。

②按制动操纵能源

制动系统可分为人力制动系统、动力制动系统和伺服制动系统等。以驾驶员的肌体作为唯一制动能源的制动系统,称为人力制动系统;完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的系统,称为动力制动系统;兼用人力和发动机动力进行制动的制动系统,称为伺服制动系统或助力制动系统。

③按制动能量的传输方式

制动系统可分为机械式、液压式、气压式、电磁式等。同时,采用两种以上传能方式的制动系统,称为组合式制动系统。

2)制动系的组成

制动系统一般由制动操纵机构和制动器两个主要部分组成。

①制动操纵机构

产生制动动作、控制制动效果并将制动能量传输到制动器的各个部件,以及制动轮缸和制动管路。

②制动器

产生阻碍车辆的运动或运动趋势的力(制动力)的部件。汽车上常用的制动器都是利用固定元件与旋转元件工作表面的摩擦而产生制动力矩,称为摩擦制动器。它有鼓式制动器和盘式制动器两种结构形式,如图5.32所示。

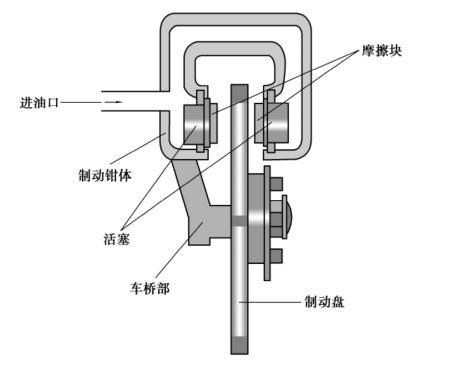

图5.32 汽车盘式制动器

(3)行驶系

行驶系由汽车的车架、车桥、车轮和悬架等组成,如图5.33所示。汽车的车架、车桥、车轮及悬架等组成了行驶系。行驶系的功用如下:

①接受传动轴的动力,通过驱动轮与路面的作用产生牵引力,使汽车正常行驶。

②承受汽车的总质量和地面的反力。

③缓和不平路面对车身造成的冲击,衰减汽车行驶中的振动,保持行驶的平顺性。

④与转向系统配合,保证汽车操纵稳定性。

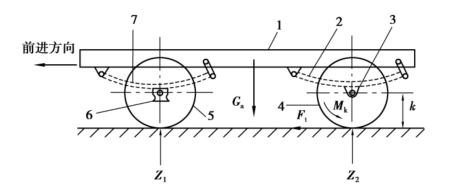

图5.33 汽车行驶系简图

(4)转向系

用来改变或保持汽车行驶或倒退方向的一系列装置,称为汽车转向系统(steering system)。汽车转向系统的功能就是按照驾驶员的意愿控制汽车的行驶方向。汽车转向系统对汽车的行驶安全至关重要,因此,汽车转向系统的零件都称为保安件。汽车转向系统和制动系统都是汽车安全必须要重视的两个系统。

汽车转向系统分为两大类:机械转向系统和动力转向系统。

1)机械转向系统

机械转向系统以驾驶员的体力作为转向能源,其中所有传力件都是机械的。机械转向系由转向操纵机构、转向器和转向传动机构3大部分组成。

如图5.34所示为机械转向系的组成和布置示意图。

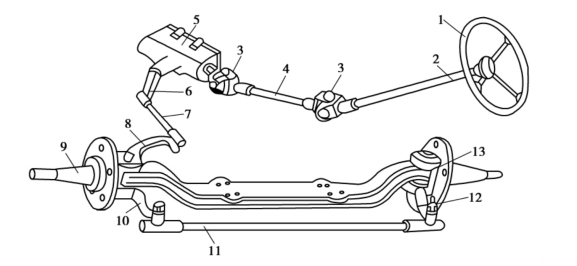

图5.34 机械转向系的组成和布置示意图

1—转向盘;2—转向轴;3—转向万向节;4—转向传动轴;5—转向器;6—转向摇臂;7—转向直拉杆
8—转向节臂;9—左转向节;10、12—梯形臂;11—转向横拉杆;13—右转向节

当汽车转向时,驾驶员对转向盘1施加一个转向力矩。该力矩通过转向轴2、转向万向节3和转向传动轴4输入转向器5。经转向器放大后的力矩和减速后的运动传到转向摇臂6,再经过转向直拉杆7传给固定于左转向节9上的转向节臂8,使左转向节和它所支承的左转向轮偏转。为使右转向节13及其支承的右转向轮随之偏转相应角度,还设置了转向梯形。转向梯形由固定在左、右转向节上的梯形臂10,12和两端与梯形臂作球铰链连接的转向横拉杆11组成。

从转向盘到转向传动轴这一系列部件和零件属于转向操纵机构。由转向摇臂至转向梯形这一系列部件和零件(不含转向节)均属于转向传动机构。

2)动力转向系统

动力转向系统是兼用驾驶员体力和发动机动力为转向能源的转向系。在正常情况下,汽车转向所需能量,只有一小部分由驾驶员提供,而大部分是由发动机通过动力转向装置提供的。但在动力转向装置失效时,一般还应当能由驾驶员独立承担汽车转向任务。因此,动力转向系是在机械转向系的基础上加设一套动力转向装置而形成的。

对最大总质量在50t以上的重型汽车而言,一旦动力转向装置失效,驾驶员通过机械传动系加于转向节的力远不足以使转向轮偏转而实现转向。故这种汽车的动力转向装置应当特别可靠。

如图5.35所示为一种液压动力转向系的组成和液压动力转向装置的管路布置示意图。其中,属于动力转向装置的部件是转向油罐9、转向油泵10、转向控制阀5和转向动力缸12。当驾驶员逆时针转动转向盘1(左转向)时,转向摇臂7带动转向直拉杆6前移。直拉杆的拉力作用于转向节臂4,并依次传到梯形臂3和转向横拉杆11,使之右移。与此同时,转向直拉杆还带动转向控制阀5中的滑阀,使转向动力缸12的右腔接通液面压力为零的转向油罐。油泵10的高压油进入转向动力缸的左腔,于是转向动力缸的活塞上受到向右的液压作用力便经推杆施加在横拉杆11上,也使之右移。这样,驾驶员施于转向盘上很小的转向力矩,便可克服地面作用于转向轮上的转向阻力矩。

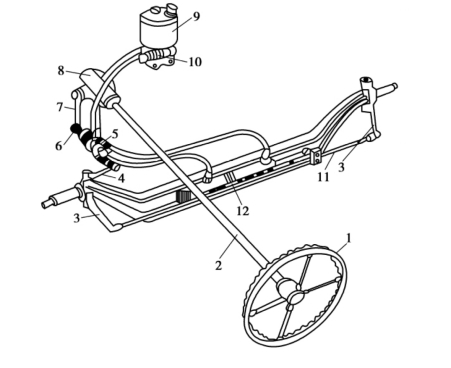

图5.35 液压动力转向系的组成和液压动力转向装置的管路布置示意图

1—转向盘;2—转向轴;3—梯形臂;4—转向节臂;5—转向控制阀;6—转向直拉杆;7—转向摇臂;
8—机械转向器;9—转向油罐;10—转向液压泵;11—转向横拉杆;12—转向动力缸
