汽车发动机是为汽车提供动力的发动机，是汽车的心脏，影响汽车的动力性、经济性和环保性。根据动力来源不同，汽车发动机可分为柴油发动机、汽油发动机、电动汽车电动机及混合动力等。

常见的汽油机和柴油机都属于往复活塞式内燃机，是将燃料的化学能转化为活塞运动的机械能并对外输出动力。汽油机转速高，质量小，噪声小，启动容易，制造成本低；柴油机压缩比大，热效率高，经济性能和排放性能都比汽油机好。

（1）工作原理

由于汽油和柴油的不同特性，汽油机和柴油机在工作原理和结构上有差异。

1）汽油发动机（汽油机）的工作原理

四冲程汽油机是将空气与汽油以一定的比例混合成良好的混合气，在吸气冲程被吸入汽缸，混合气经压缩点火燃烧而产生热能，高温高压的气体作用于活塞顶部，推动活塞作往复直线运动，通过连杆、曲轴飞轮机构对外输出机械能。四冲程汽油机在进气冲程、压缩冲程、做功冲程和排气冲程内完成一个工作循环。

①进气冲程

活塞在曲轴的带动下由上止点移至下止点。此时进气门开启，排气门关闭，曲轴转动180°。在活塞移动过程中，汽缸容积逐渐增大，汽缸内气体压力从pr逐渐降低到pa，汽缸内形成一定的真空度，空气和汽油的混合气通过进气门被吸入汽缸，并在汽缸内进一步混合形成可燃混合气。由于进气系统存在阻力，进气终点时，汽缸内气体压力小于大气压力p0，即pa=（0.80～0.90）p0。进入汽缸内的可燃混合气的温度，由于进气管、汽缸壁、活塞顶、气门和燃烧室壁等高温零件的加热以及与残余废气的混合而升高到340～400K。

②压缩冲程

压缩冲程时，进、排气门同时关闭。活塞从下止点向上止点运动，曲轴转动180°。活塞上移时，工作容积逐渐缩小，缸内混合气受压缩后压力和温度不断升高，到达压缩终点时，其压力pc可达800～2 000kPa，温度达600～750K。

③做功冲程

当活塞接近上止点时，由火花塞点燃可燃混合气，混合气燃烧释放出大量的热能，使汽缸内气体的压力和温度迅速提高。燃烧最高压力pZ达3 000～6 000kPa，温度TZ达2 200～2 800K。高温高压的燃气推动活塞从上止点向下止点运动，并通过曲柄连杆机构对外输出机械能。随着活塞下移，汽缸容积增加，气体压力和温度逐渐下降，到达b点时，其压力降至300～500kPa，温度降至1 200～1 500K。在做功冲程，进气门、排气门均关闭，曲轴转动180°。

④排气冲程

排气冲程时，排气门开启，进气门仍然关闭，活塞从下止点向上止点运动，曲轴转动180°。排气门开启时，燃烧后的废气一方面在汽缸内外压差作用下向缸外排出，另一方面通过活塞的排挤作用向缸外排气。由于排气系统的阻力作用，排气终点r点的压力稍高于大气压力，即pr=（1.05～1.20）p0。排气终点温度Tr=900～1 100K。活塞运动到上止点时，燃烧室中仍留有一定容积的废气无法排出，这部分废气称为残余废气。

发动机四冲程原理如图5.13所示。

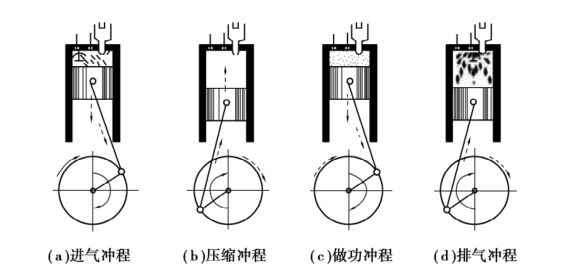

图5.13　发动机四冲程原理简图

2）四冲程柴油机的工作原理

四冲程柴油机工作原理汽油机一样，每个工作循环也是由进气冲程、压缩冲程、做功冲程及排气冲程组成。由于柴油与汽油相比，自燃温度低、黏度大不易蒸发，因而柴油机采用压缩终点压燃着火（压燃式点火），而汽油机是火花塞点燃。

①进气冲程

进入汽缸的工质是纯空气。由于柴油机进气系统阻力较小，进气终点压力pa=（0.85～0.95）p0，比汽油机高。进气终点温度Ta=300～340K，比汽油机低。

②压缩冲程

由于压缩的工质是纯空气，因此柴油机的压缩比比汽油机高（一般为ε=16～22）。压缩终点的压力为3 000～5 000kPa，压缩终点的温度为750～1 000K，大大超过柴油的自燃温度（约520K）。

③做功冲程

当压缩冲程接近终了时，在高压油泵作用下，将柴油以100MPa左右的高压通过喷油器喷入汽缸燃烧室中，在很短的时间内与空气混合后立即自行发火燃烧。汽缸内气体的压力急速上升，最高达5 000～9 000kPa，最高温度达1 800～2 000K。由于柴油机是靠压缩自行着火燃烧，故称柴油机为压燃式发动机。

④排气冲程

柴油机的排气与汽油机基本相同，只是排气温度比汽油机低。一般Tr=700～900K。对于单缸发动机来说，其转速不均匀，发动机工作不平稳，振动大。这是因为4个冲程中只有一个冲程是做功的，其他3个冲程是消耗动力为做功做准备的冲程。为了解决这个问题，飞轮必须具有足够大的转动惯量，这样又会导致整个发动机质量和尺寸增加。采用多缸发动机可以弥补上述不足。现代汽车多采用四缸、六缸和八缸发动机。

（2）发动机的组成

发动机是由曲柄连杆机构和配气机构两大机构，以及冷却、润滑、点火、燃料供给、启动系统5大系统组成。主要部件有汽缸体、汽缸盖、活塞、活塞销、连杆、曲轴及飞轮等。

1）曲柄连杆机构

在做功行程时，曲柄连杆机构将燃料燃烧以后产生的气体压力，经过活塞、连杆转变为曲轴旋转的转矩；然后，利用飞轮的惯性完成进气、压缩、排气3个辅助行程。曲柄连杆机构由汽缸体曲轴箱组、活塞连杆组和曲轴飞轮组3部分组成，如图5.14所示。

2）配气机构

配气机构的作用是根据发动机的工作顺序和各缸工作循环的要求，及时地开启和关闭进、排气门，使可燃混合气（汽油发动机）或新鲜空气（柴油发动机）进入汽缸，并将废气排入大气。

四冲程发动机广泛采用气门凸轮式配气机构，它由气门组和气门传动组两部分组成。按其传动方式不同，可分为正时齿轮传动式和链条传动式两种；按凸轮轴的位置不同，可分为下置凸轮轴式、中置凸轮轴式和上置凸轮轴式。下置凸轮轴式配气机构工作时，曲轴通过一对互相啮合的正时齿轮带动凸轮轴旋转，当凸轮的凸尖上升到最高位置时气门开度最大。当凸轮的凸尖向下运动时，由于气门弹簧的弹力作用，气门及其传动机件恢复原位，将气道关闭。与下置凸轮轴式配气机构相比，中置和上置凸轮轴式配气机构因曲轴与凸轮轴距离较大，故多为正时链条或正时带传动。中置凸轮轴式省去了推杆；上置凸轮轴式省去了挺杆及推杆，如图5.15所示。

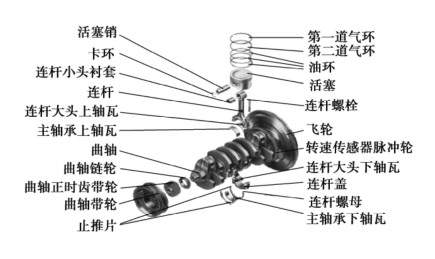

图5.14　曲柄连杆机构的组成

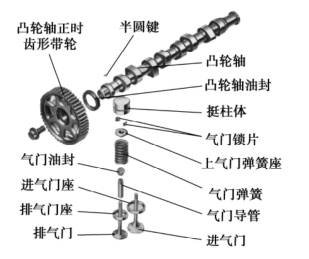

图5.15　配气机构的组成

3）燃料供给系统

汽油发动机燃料系的作用是根据发动机不同工作情况的需要，将纯净的空气和汽油配制成适当比例的可燃混合气，送入各个汽缸进行燃烧后所产生的废气排入大气中，如图5.16所示。

4）润滑系统

润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却。润滑系统由机油泵、集滤器、限压阀、油道、机油滤清器等组成，如图5.17所示。(www.daowen.com)

5）冷却系统

冷却系统将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。水冷式冷却系统由水套、水泵、散热器、风扇、节温器等组成。风冷式由风扇和散热片等组成，如图5.18所示。

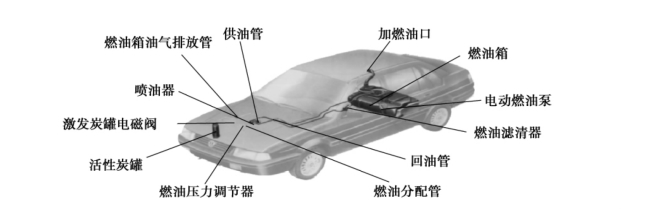

图5.16　燃料供给系统的组成

图5.17　润滑系统的组成

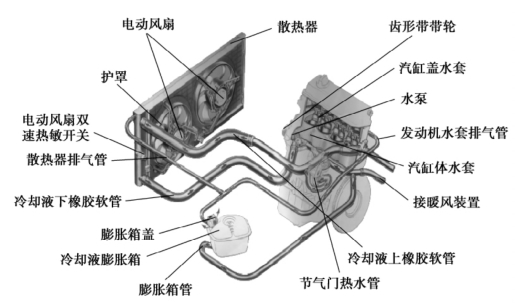

图5.18　冷却系统的组成

6）点火系统

在汽油机中，汽缸内的可燃混合气是靠电火花点燃的，为此在汽油机的汽缸盖上装有火花塞，火花塞头部伸入燃烧室内。能够按时在火花塞电极间产生电火花的全部设备称为点火系。传统点火系统由蓄电池、发电机、点火线圈，分电器、火花塞等组成。普通式和传统式点火系统类似，只是用电子元件取代了分电器。电子点火式全部是全电子点火系统，完全取消了机械装置，由电子系统控制点火时刻，包括蓄电池、发电机、点火线圈、火花塞及电子控制系统等，如图5.19所示。

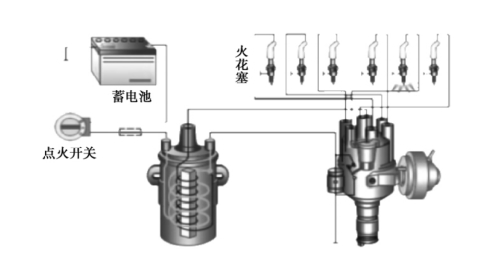

图5.19　点火系统

7）启动系统

要使发动机由静止状态过渡到工作状态，必须先用外力转动发动机的曲轴，使活塞作往复运动，汽缸内的可燃混合气燃烧膨胀做功，推动活塞向下运动使曲轴旋转。发动机才能自行运转，工作循环才能自动进行。因此，曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，称为发动机的启动。完成启动过程所需的装置，称为发动机的启动系。它由启动机及其附属装置组成，如图5.20所示。

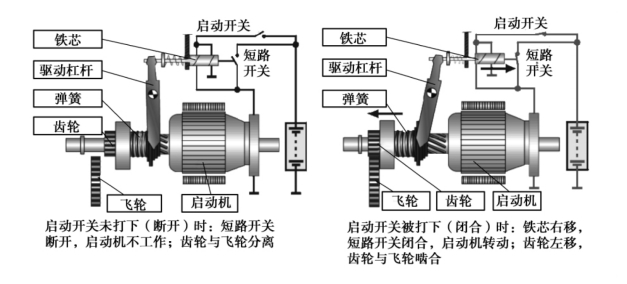

图5.20　启动系统的组成及工作原理

（3）汽车发动机的分类

1）按照所用燃料分类

内燃机按照所使用燃料的不同，可分为汽油机和柴油机，如图5.21所示。

2）按照冲程分类

内燃机按照完成一个工作循环所需的冲程数，可分为四冲程内燃机和二冲程内燃机，如图5.22所示。

3）按照冷却方式分类

内燃机按照冷却方式不同，可分为水冷发动机和风冷发动机，如图5.23所示。

4）按照汽缸数目分类

内燃机按照汽缸数目不同，可分为单缸发动机和多缸发动机，如图5.24所示。

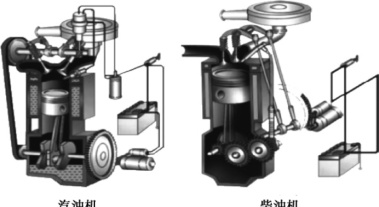

图5.21　发动机按照所用燃料分类

图5.22发动机按照冲程分类

5）按照汽缸排列方式分类

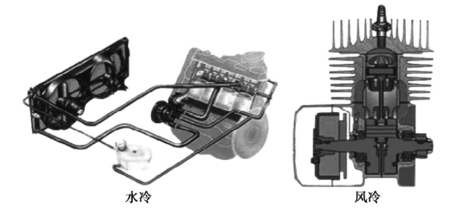

图5.23　发动机按照冷却方式分类

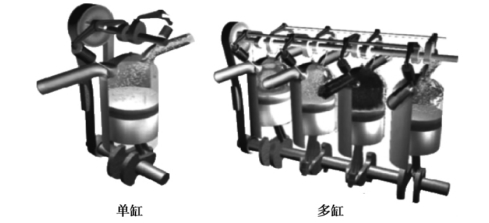

图5.24　发动机按照汽缸数目分类

内燃机按照汽缸排列方式不同，可分为单列式和V形式，如图5.25所示。

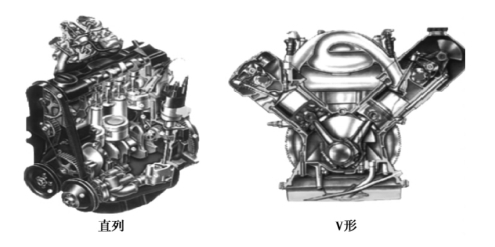

图5.25　发动机按照汽缸排列?方式分类

6）按照进气系统是否采用增压方式分类

内燃机按照进气系统是否采用增压方式，可分为自然吸气（非增压）式发动机和强制进气（增压式）发动机，如图5.26所示。

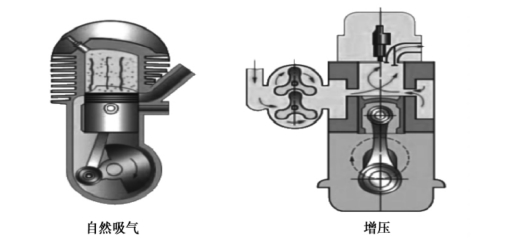

图5.26　发动机按照进气系统是否采用增压方式分类
