机床型号的选择与优化

根据《金属切削机床型号编制方法》(GB/T 15375—1994)规定,我国的机床型号由汉语拼音字母和阿拉伯数字按一定规律组合而成,适用于各类通用机床和专用机床(组合机床除外),如图2.1所示。

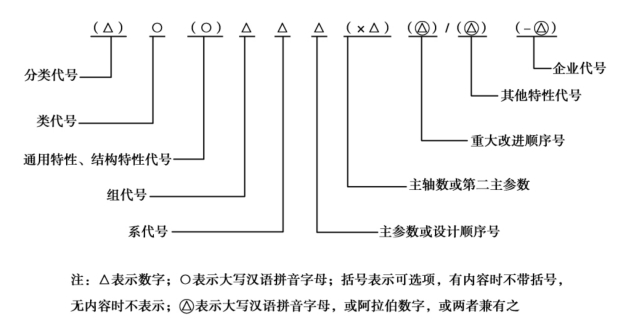

图2.1 机床型号表示代号

(1)机床的类别代号

机床的类别代号用大写的汉语拼音字母表示,并按相应的汉字字意读音。当需要时,每类又可分为若干分类,分类代号用阿拉伯数字表示,放在类代号之前,但第一分类不予表示。见表2.1。

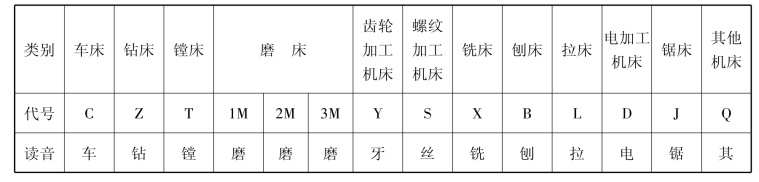

表2.1 机床的类代号、分类代号及其读音

(2)机床的通用特性和结构特性代号

通用特征代号位于类代号之后,用大写汉语拼音字母表示,见表2.2。

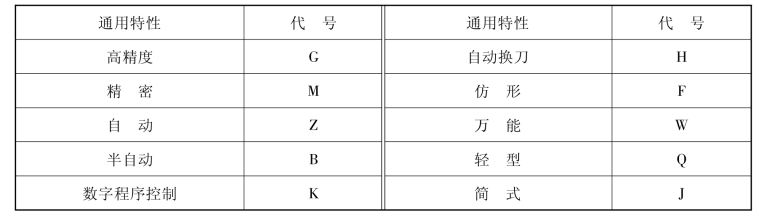

表2.2 通用特征代号

例如:“CK”表示数控车床。如果同时具有两种通用特性时,则可按重要程度排列,用两个代号表示,如“XBG”表示半自动高精度铣床

结构特征代号无统一规定,位于通用特性代号之后,用大写汉语拼音字母表示。例如,CA6140中的“A”和CY6140中的“Y”,均为结构特性代号,它们分别表示为沈阳第一机床厂和云南机床厂生产的基本型号的卧式车床。(www.daowen.com)

(3)机床的组别、系别代号

①组、系代号用两位阿拉伯数字表示,前一位表示组别,后一位表示系别。

②每类机床按其结构性能及使用范围划分为用数字0~9表示的10个组。

③在同一组机床中,又按主参数相同、主要结构及布局形式相同划分为用数字0~9表示的10个系。

(4)机床主参数、设计顺序号及第二主参数

①机床主参数是表示机床规格大小的一种尺寸参数。在机床型号中,用阿拉伯数字给出主参数的折算值,位于机床组、系代号之后。

②某些通用机床,当无法用一个主参数表示时,则用设计顺序号来表示。

③第二主参数是对主参数的补充,如最大工件长度、最大跨距、工作台工作面长度等,第二主参数一般不予给出。

例如,CA6140型卧式机床中主参数的折算值为40(折算系数是1/10),其主参数表示在床身导轨面上能车削工件的最大回转直径为400mm。

根据通用机床型号编制方法,举例如下:

①CA6140。C:类别代号(床类);A:结构性代号(A结构);6:组别代号(卧式车床组);1:系别代号(普通车床系);40:主参数代号(床身上最大回转直径400mm)。

②MM7132A。M:类别代号(磨床类);M:通用特性代号(精密);7:组别代号(平面及端面磨床组);1:系别代号(卧轴矩台平面磨床系);32:主参数代号(工作台面宽度320mm);A:重大改进顺序号(第一次重大改进)。

③Z3040X46/S2。Z:类别代号(钻床类);3:组别代号(摇臂钻床组);0:系别代号(摇臂钻床系);40:主参数代号(最大钻孔直径40mm);X46:第二主参数(最大跨距1 600mm);S2:企业代号(沈阳第二机床厂)。
