许多机床的工作台都需要自动循环方式工作，它的往返信号是由位置开关发出的。从图5-5（a）中可以看出，当工作台前进挡铁压下位置开关SQ1时，SQ1将发出电动机反转信号，使工作台后退而SQ1复位；当工作台后退到挡铁压下位置开关SQ2时，SQ2将发出电动机正转信号，使工作台前进，到前进结束时挡铁再次压下SQ1，如此往复运动不断循环下去。位置开关SQ3、SQ4是行程极限保护开关。在图5-5（b）中，位置开关SQ1的动断触点与正转接触器KM1的线圈串联，SQ1的动合触点与反转起动按钮SB3并联。所以挡铁压下位置开关SQ1时，SQ1的动断触点断开电动机正转控制线路，使前进接触器线圈KM1失电，电动机停止转动。同时SQ1的动合触点闭合接通电动机反转控制电路，使后退接触器KM2通电，致使电动机反转而工作台后退。位置开关SQ2的工作原理与SQ1相同，可自行分断。行程极限位置开关SQ3、SQ4的动断触点分别串联在正、反转接触器线圈电路中，当它被挡铁压下时，它的动断触点将断开正转（或反转）的控制电路，使电动机断开电源停止运转。

(www.daowen.com)

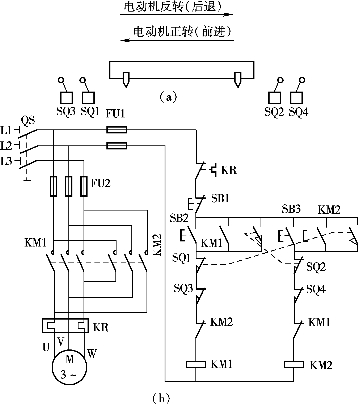

图5-5　具有自动循环及限位的控制线路

（a）工作台示意图；（b）工作台运动控制线路
