根据系统、设备及表达形式的不同，电气线路图一般可分为以下类型。

（一）系统图或框图

系统图或框图是用符号或带注释的围框概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。如图4-37所示，电动机的主电路就清楚地显示了它的供电关系，其供电是由三相电源L1、L2、L3→熔断器FU→接触器KM→热继电器元件FR→电动机。

图4-37　电动机供电系统图

图4-38所示则为某供电系统图。该图显示这个变电所将10kV交流电压经过变压器T变换为380V的电压，再经断路器QF和母线后通过FU1、FU2、FU3分别供给三条支路。

图4-38　某变电所供电系统图

系统图或框图多用来表示整个工程或其中某个项目的供电方式及电能输送关系，也可表示某电气装置或设备各主要组成部分的关系。

（二）电气线路图

电气线路图是依据电路的工作原理，采用国家规定的图形符号和文字符号，按照工作顺序从上至下、从左到右进行排列，详细地表示电路、设备或成套装置的全部组成及连接关系，而不考虑其实际位置的一种简图。电路图的作用是便于熟悉和理解设备工作原理、便于分析和计算电路特性及参数，因此电路图又称为电气原理图或原理接线图。如图4-39所示为一台三相电动机采用交流接触器起动的电气原理图。

(www.daowen.com)

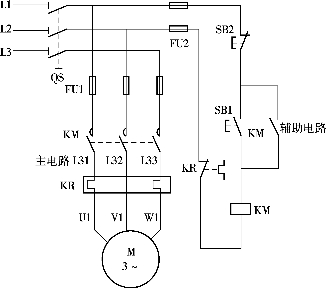

图4-39　三相异步电动机起动控制电气原理图

（三）接线图和接线表

接线图和接线表主要用于表示电气装置、设备内部连接关系，以便于制造、安装和维修人员接线、检查及故障处理的一种简图或表格。如图4-40所示为三相异步电动机起动控制安装接线图。

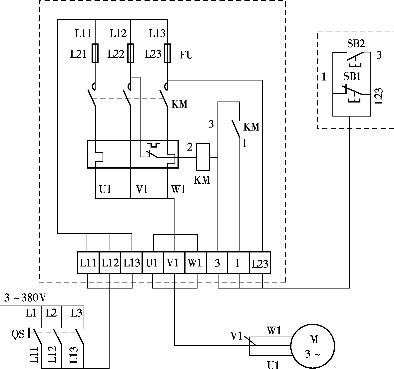

图4-40　三相异步电动机起动控制安装接线图

该安装接线图中，清楚地显示了各元器件之间的具体位置和实际连接。

实质上接线图和接线表只是表述相同内容的两种不同形式，它们的功能完全相同，既可以单独使用，也可以同时使用。在实际应用中，接线图一般是要和电路图和位置图结合起来使用的。

（四）位置图或布置图

位置图又称布置图，它是用来表示电气装置、设备中各个项目的布置形式及安装位置的。位置图与一般机械图基本相同，其简图则通常用图形符号进行绘制。

（五）设备元件及材料表

设备元件和材料表是将电气装置、设备中各组成部分及相应数据编列成表，用以表示各组成部分的名称、型号、规格和数量等，从而更方便了解电气装置、设备中各元器件的工作原理、作用及功能等。设备元件和材料表是电气线路图中的重要组成部分，它可设置在图中的某一位置，也可单独编列一页（依元器件和材料多少而定）。完整齐备的设备元件和材料表，能给设备的维护和检修工作带来极大便利。
