在电气线路图中电气元器件通常采用图形符号来表示，并根据设计要求绘制出其电气连接图。同时，还应在符号旁标注项目代号（文字符号），必要时并需标注相关的技术数据。电气元器件在电气线路图中采用图形符号表示的方法有集中表示法、半集中表示法和分开表示法三种。

（一）电气设备、元器件的表示法

1.集中表示法

集中表示法就是将电气设备或电气成套装置中的，一个项目各组成部分的图形符号在简图上绘制在一起的方法。集中表示法的特点是，它的各组成部分应采用机械连接线（虚线）相互连接起来，并且其连接线还必须为一条直线。因此，集中表示法一般仅适用于较为简单的电气线路图。图4-31所示即为具有两个项目的情况，其中继电器KA有一个线圈及一对触点；接触器KM有一个线圈及三对触头。它们被分别用机械连接线联系起来，自成一个体系。

图4-31　集中表示法图例

2.半集中表示法

半集中表示法就是将一个项目中，其某些部分的图形符号在简图中分开布置，并采用机械连接符号将它们连接起来。如图4-32所示，图中的接触器KM具有一个线圈、三对主触头和一对辅助头。在半集中表示法中为表述清楚，其机械连接线可以弯折、分支和交叉。

图4-32　半集中表示法图例

3.分开表示法

分开表示法也称作展开法，它是将一个项目中某些部分的图形符号在简图中进行分开布置，并使用项目代号（文字符号）来表示它们之间关系的一种方法。如将图4-32的半集中表示法采用分开表示法，则如图4-33所示，从中可以看出：分开表示法只需将半集中表示法中的机械连接线去掉，并在同一个项目图形符号上标注同样的项目代号就可以了。这样图中的点划线减少，因而图面更为简洁。但是在看图时要找寻各组成部分则比较困难，而必须综合观察全局图纸，将同一项目的图形符号在图中全部找出来，不然在看图时就有可能发生遗漏现象。分开表示法与半集中表示法结合起来，则可以更好地看清电气元件、器件和设备各组成部分，并便于找寻其在图中的具体位置。此外还可采用插图、表格等方式来显现各部分的位置。

图4-33　分开表示法图例

（二）电气元器件工作状态表示法

在电气线路图中，通常电气元器件和设备的可动部分应表示其在不工作位置或非激励状态，例如：

（1）继电器和接触器在非激励的状态，并且图中的触头也是未受电下的状态。

（2）温度继电器、压力继电器均处于常温和常压（一个大气压）状态。

（3）报警、事故、备用等继电器或开关的触点应该显示设备在正常使用的位置，若有特定位置则应在图中另作说明。

（4）断路器、负荷开关和隔离开关的状态，则均应在断开位置。

（5）机械操作开关在非工作状态或位置时的情况，以及机械操作开关的工作位置的对应关系，通常表示在触点符号的附近或另外加附说明。

（6）带零位的手动控制开关应显示其在零位置，而不带零位的手动控制开关则必须在图中规定位置。

（7）多重开闭器件的各组成部分必须显示在相互一致的位置上，而不必考虑电气线路的工作状态。

（三）电气元器件触点表示法

电气元器件的触点一般分为两大类，一类是采用人力或电磁力操控的触点，如按钮、开关、电继电器和接触器等的触点；另一类则是非人力和非电控制的触点，如各种速度继电器、压力继电器、气体继电器等非电继电器，以及行程开关等的触点。

（1）电继电器、接触器、按钮、开关等的触点，当在同一电路中，其加电或受力后各触点符号的动作方向应该一致。

触点符号的具体表示通常采用“左开右闭、下开上闭”的形式，即在触点作垂直布置时，则动触点在静触点左侧为动合触点（也称常开触点），而在右侧为动断触点（也称常闭触点）；在触点符号作水平布置时，则如图4-34所示，即动触点在静触点下面的为动合触点（也称常开触点），而在上面的则为动断触点（也称常闭触点）。

（2）非电、非人力控制的触点，则须在其触点符号附近表明它的运行方式。通常，多采用如图4-35所示某行程开关位置表示的方法。

1）图形表示法。如图4-35（a）所示，图中横轴表示开关转轮的位置，纵轴“O”表示触点断开，“I”则表示触点闭合。

图4-34　触点符号表示图例

（a）动合触点；（b）动断触点

2）操作器件的符号表示法。如图4-35（b）所示，当凸轮推动圆球（60°～180°，240°～330°）时，则触点闭合，其余为断开。图4-35（c）中，仍用操作器件的符号表示，但将凸轮画成展开形式，箭头即为凸轮行进方向。

(www.daowen.com)

图4-35　行程开关触点位置的表示方法

（a）用图形表示；（b）、（c）用操作器件符号表示

3）表格表示法。如表4-10所示为某行程开关触点的运行方式，其中“O”表示触点断开，“I”表示触点闭合。

表4-10　某行程开关触点的运行方式

（四）电气元器件的技术数据、注释及标志的表示法

对于电气元器件的技术数据、注释及标志等的标注，均有特定的范围和相应的规定。

1.电气元器件技术数据的表示法

通常，电气元器件的技术数据是指元器件的型号、规格、额定值、工作条件等，这些技术数据一般均标注在圆形符号的附近，如图4-36所示。

图4-36　技术数据的表示方法

技术数据标注的位置，常采用以下原则：如连接线为水平位置布放时，应尽可能标注在图形符号的下面；若垂直位置布放时，则标注在项目代号的下面。此外，技术数据也可标注在继电器线圈、仪表、集成电路等的方框符号或简化外形符号内。

在某些情况下，技术数据还可以用表格形式进行标注，例如在机床电气系统内的电气控制线路图中，就可以采用表格列出各种电气设备、元器件的明细表。如表4-11所示即为C620车床的电气元件明细表。

表4-11　C620车床电气元件明细表

续表

2.电气元器件注释及标志的表示法

当元器件的某些内容不便于用图示形式表述清楚时，则可采用注释的方式进行说明。注释时可将要注释的内容标志在所要说明的对象附近，也可采用加标记的方式，把注释放在图面的其他地方。

（五）电气元器件接线端子的表示方法

1.端子及图形符号

电气元器件中的端子是与外部导线进行连接的导电元件。一般，端子分为固定端子和可拆换端子两种，分别用符号“。”或“.”表示固定端子，用“Φ”表示可拆换端子。

2.端子的字母及数字标志

电气元器件端子的标记均由字母和数字组合而成。通常，电气元器件接线端子的符号标志应遵从以下原则：

（1）单个元件的两个端子用连续数字进行表示。

（2）几个相同元件组成的相同元件组，则各元件的接线端子在数字前加字母来表示。

（3）同类元件组采用相同字母表示时，则可在字母前加数字来区别。

常用电器接线端子的标记如表4-12所示，特定导线的标记如表4-13所示。

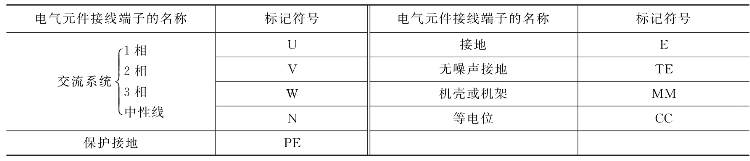

表4-12　电气元器件接线端子的标记

表4-13　特定导线的标记

3.端子代号的表示方法

通常，电阻器、继电器、模拟和数字硬件等的端子代号，应标在其图形符号轮廓线的外面；而用于现场连接、试验及故障查找的连接端子、插头等连接器件的每一连接点，则都应标注端子代号；在画有围框的功能单元或结构单元中，其端子代号则必须标注在围框内。
