电气线路图中,众多的电气设备、电气元器件的图形符号被各种连线相互连接着,他们在电气线路内起着输送电能、传递信息的作用。因此,连接线是构成电气线路图的重要组成部分。为了能迅速读懂电气线路图中各电气设备、元器件符号间的连接,看图者应了解和掌握连接线的多种表示方法。

(一)导线的一般表示方法

在电气线路图中,一般的图线可用于表示单根导线、电缆、传送电路、母线、总线等,如图4-24(a)所示。对于多根导线的表示则既可以分别画出,但也可以只画一根图线并加标志。如果导线数少于四根,则可用短划线数量代表根数;若导线数多于四根,即可在短划线旁加数字来予以表示。

图4-24 导线的一般表示方法

导线特征的表示方法则是在横线上面标出电流种类、配电系统、电压和频率等;在横线下面则标出电气线路的导线数乘以每根导线截面积mm2,当导线的截面积不同时,可用“+”号将其隔开,如图4-24(b)所示。

当要表示导线的型号、截面和安装方法等,则可如图4-24(c)所示,采用短划指导线并加标导线属性及敷设方法等。该图所示导线的型号为BLV(铝芯塑料绝缘线);其中3根截面积为25mm2,1根截面积为16mm2,敷设方法为穿入塑料管(VG),塑料管管径为40mm,要求沿地板暗敷。

当要表示电气线路相序的变换、极性的反向和导线的交换等,则如图4-24(d)所示,采用交换号来表示。

(二)导线连接点的表示方法

导线的连接点有“T”形连接点和“+”型多线连接点。如图4-25(a)所示,对于“T”形连接点既可加实心圆点,也可以不加实心圆点,如图4-25(b)所示,对于“+”形连接点则必须加实心圆点;如图4-25(c)所示,对于交叉不连接的则不能加实心圆点。

图4-25 导线连接点的几种表示

(三)连接线分组与标记

在电气线路图中,母线、总线、配电线束、多芯电线电缆等都可视为平行连接线。一般为方便看图,对于多条平行连接线则应按功能进行分组。不能按功能分组的则可以任意分组,但每组不得多于三条,组间距离应大于线间距离。

如图1-26所示,为便于看出连接线的功能或去向,可以在连接线上方或连接线中断处加注信号或其他标记。必要时还可以在连接线上标出信号特性的信息,如去向、波形、传输速度等,使内容更便于理解。

(四)图线的粗细

在电气线路图中图线的粗细一般来说,电源的主电路、一次电路、主信号通路等均采用粗线;而控制回路、二次回路等则采用细线来表示。

图4-26 连接线的几种标记

(五)连接线的连续表示法和中断表示法

在电气线路图中用以表示连接线的去向及接线关系的,主要有连续表示法和中断表示法这两种方法。连续表示法是把连接线头尾用导线连通的表示方法。中断表示法则是将连接线在中间中断,然后再用符号表示导线去向的一种方法。

1.用单线表示的连续表示法及其标志(www.daowen.com)

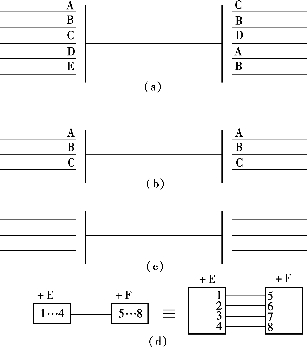

连接线可用多线或单线表示。不过,一般为避免线条太多和保持图面清晰,对于多条去向相同的连接线则常采用单线表示法。但若连接线两端处于不同位置时,则必须在两个相互有连接关系的线端加注标记。如图4-27(a)中加注标记说明AA、BB、CC、DD等的连接关系。只有在两端均按顺序编号,并且线组内线数相同,在不致引起错接的情况下才允许省略标记,如图4-27(b)可简化成图4-27(c)。若有一组线是各自按顺序进行连接,则可按图4-27(d)所示的方法,按顺序编号采用单线表示。

图4-27 用单线表示的连续表示法

(a)加注对应标记(线组两端导线编号顺序不同);(b)按顺序标记(线组两端导线编号顺序相同);(c)将(b)中标记省略;(d)线组两端导线编号顺序相同

如图4-28所示,在单根导线汇入用单线表示的一组连接线时,在汇入处应折向导线走向,而且每根导线两端应采用相同的标志记号。

图4-28 汇入线的单线表示法

在连续表示法中,导线的两端应采用相同的标志记号。

2.连接线的中断表示法及其标志

有时电气线路图中的连接线可能会穿过图中符号较密集的区域,或者是从这张图纸边接到另一张图纸的情况。此时,连接线即可以采取中断,以使图面能保持清晰。但应在连接线的中断处加相应的标记,标记方法有以下几种:

(1)在同张图的中断线两端标以相同标记号,如图4-29(a)所示AA连接。

(2)如图4-29(b)所示,去向相同的导线组也可用中断线表明,并在图面上中断处的两端分别加注适当标记,例如在该图的中断处标注A、B、C、D符号,以示导线去向。

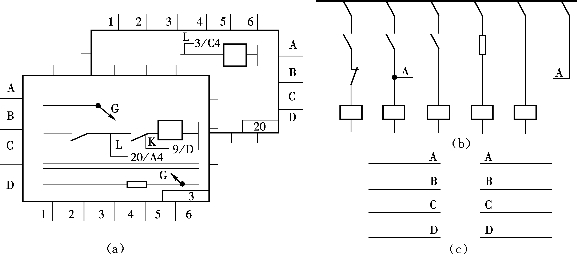

(3)如图4-29(c)所示,当一条图线需要连接到另外一张图上去时,则必须采用中断线来表示。如该图1号图上的L线在C4区中断、K线在B5区中断,其中的L线需要连接到24号图上去,L线在24号图上的A4区中断,则其中断线的标注方式为:

24/A4(在1号图上)1/C4(在24号图上)。

K线需连接到9号图D行,则标注为“9/D”。

图4-29 中断线的标记方法

(a)不同图上连接线的中断表示;(b)穿越图面的中断线;(c)导线组内的中断线

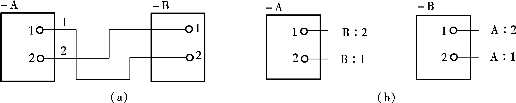

(4)采用符号标记表示连接线的中断。如图4-30(a)所示为连接线不中断的表示方法。从图中可以看出,项目-A的1号端子与项目-B中的2号端子相连,由于是连续的连接线故可不作标记。但在图4-30(b)以中断线表示时,则必须在中断处作符号标记。例如在图上-A的1号端子连接线的中断处标注“-B;2”,表示该连接线应与项目-B中的2号端子相连;而在-A的2号端子连接线中断处标注“-B:1”,表示该线与项目-B中的1号端子相连。同时,在项目-B的连接线的中断处也须作上相应标注。

图4-30 用符号标记中断线的方法

(a)连续的连接线;(b)连接线中断后用符号标记
