（一）图纸的格式

电气线路图的格式与机械图纸的格式基本相同，通常它由边框线、图框线、标题栏和会签栏等组成，其格式如图4-15所示。图中的标题栏标示着该张图纸的名称、图号、制图人、审批人等有关人员的签名，以备查考。一般，标题栏均设置于图纸的右下角位置，但也可置放于其他位置，不过必须处在本张图纸上，并且标题栏的文字方向与看图方向要一致。

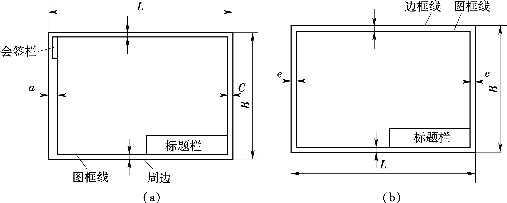

图4-15　电气线路图图纸格式

（a）留装订边；（b）不留装订边

（二）图幅尺寸

由边框线围成的图纸面积为图幅或幅面，电气线路图的基本幅面大小共分为A0～A4五类，其幅面代号及尺寸如表4-7所示。从表中可以看出，A0幅面的长边正好等于A1幅面短边的2倍；而A0幅面的短边则又与A1幅面的长边相等；若将A0幅面沿着长边对拆，即可以得到两张A1的幅面。其他幅面代码也有这种近似关系。

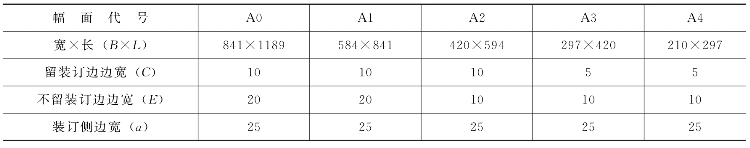

表4-7　头幅尺寸规格表　（mm）

假如图纸的基本幅面仍不能满足需要，则可按规定加大幅面。

（三）图幅分区

图幅分区就是将电气线路图整个图样的幅面分区，以确定图幅上内容的位置及其用途，这对于一些幅面较大、内容复杂的电气线路图而言则更显必要。

图幅分区的方法是将图纸相互垂直的两边各自加以等分，每一分区长度为25～75mm。分区线使用细实线，在图幅四周的竖边方向按行用大写字母分区编号。这样，图中某个位置的代号就可用该区域的字母和数字组合起来表示。图幅分区的编号顺序应以与标题栏相对的左上角开始。

图幅分区后，相当于在电气线路图样上建立了一个坐标，图上面项目和连接线的位置则由该“坐标”来予以认定。分区代号用该区域的字母和数字表示，例如用行的代号A、B表示；用列的代号3、4表示；用区的代号字母和数字的组合来表示（如B2、C3）。经过图幅分区，就可方便、快速地在电气线路图上找出所指电气元件及其连接。

图幅分区如图4-16所示，在该图中将图幅分成为A～D4行和1～6的6列。图幅内绘制的电气元件KM、SB、R在图上的位置均已被确定下来，其位置代号则列于表4-8中。

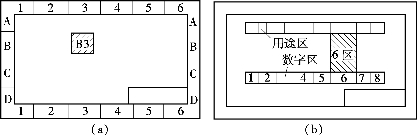

图4-16　电气线路图的图幅分区

（a）普通电气图的图幅分区；（b）机床电气控制电路的图幅分区

表4-8　电气线路图上电气元件的位置代号

（四）图线

电气线路图中所用的各种线条称为图线。这些图纸源于机械制图中规定的8种基本图线，即粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线和双点划线，并分别用代号A、B、C、D、F、G、J和K代表，其应用如表4-9所示。不过，在电气线路图中应用最多的主要为实线、虚线、点划线和双点划线等。

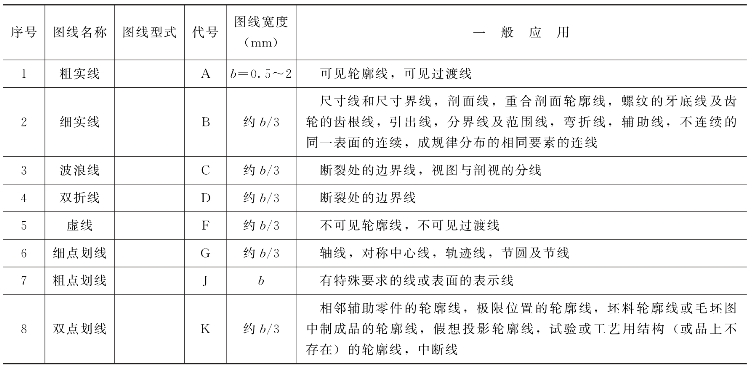

表4-9　制图中图线及其应用

（五）箭头和指引线

电气线路图中的箭头一般有两种形式，即表示电气联接上能量或信号流向的开口箭头，以及表示力、运动和可变性方向的实心箭头，如图4-17所示。

图4-17　箭头的几种形式(www.daowen.com)

（a）开口箭头；（b）实心箭头；（c）普通箭头

用于指示注释对象的线称为指引线，通常其末端指向注释处，并在某末端加注如图4-18所示的标记；若指在轮廓线内即如图4-18（a）所示，用一黑点来表示；若指在轮廓线上则可如图4-18（b）所示，用一箭头予以表示；若指在电气线路上则如图4-18（c）所示，用一短线来加以表示，并在图中指明导线分别为3×8mm2和2×2.5mm2。

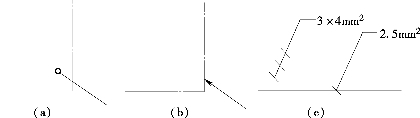

图4-18　指引线末端形式

（a）小黑圆点；（b）普通箭头；（c）短划线

（六）围框

电气线路图上的围框一般有两种形式，即点划线围框和双点划线围框。

当需要在图上显示出图的一部分所表示的是功能单元、结构单元、项目组（电器组、继电器装置）时，就可以用点划线围框来表示。为了使图面清晰，围框的形状可以是不规则的，如图4-19（a）所示。从图中可以看出，接触器的线圈及其触点，用围框标示出来后，其组成关系就非常明显了，触点的端子代号也同时标注在围框内。

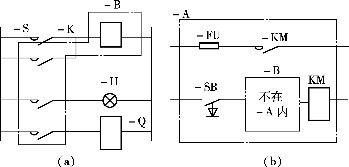

图4-19　围框的两种形式

（a）点划线围框；（b）双点划线围框

当在复杂电气线路中用围框表示一个单元时，若在围框内表示出了可在其他图纸或文件上查阅更详细资料的标记，则其框内电路、文字等均可用简化形式来表示。如果在表示的一个单元围框内的图上含有不属于该单元的元件符号时，就必须对这些符号加双点划线的围框并加代号或注释。如图4-19（b）中-A单元内的按钮SB控制的-B单元不在-A单元中，即用双点划线表示，并说明可在图4-19（a）内找到-B单元，因此在这里-B内部接线就可全部予以省略。但必须注意的是，在采用围框表示时，框线不应与电气原件符号相交。

（七）字体

电气线路图的文字是图的重要组成部分，也是看图的重要内容。根据GB4457·3—84《机械制图的文件》的规定，汉字采用长仿宋体，数字、字母可以用直体、斜体；字体号数则分为七种，即字体高度（单位为mm）分别为20、14、10、7、5、3.5、2.5，字体的宽度约等于字体高度的2/3，数字和字母的笔画宽度则约为字体高度的1/10。由于汉字的笔画较多，故一般不宜用2.5号字。

（八）比例

图上所绘图形符号的大小与物体实际大小的比值，就称为比例。不过电气线路图大部分都是不用按比例绘制的，但位置平面图等则需全部或部分按比例绘制。这样，经在平面图上测出两点间的距离就可按比例计算出其距离（如导线长度、设备间距等），从而极大地方便电气项目的施工。

一般情况下，电所线路图采用的比例为：1∶10，1∶20，1∶50，1∶100，1∶200及1∶500六种。

（九）尺寸标准

电气线路图上有些还标注了许多尺寸，这些尺寸数据均是电气项目施工和结构件加工相关的重要依据。

如图4-20所示，电气线路图上的尺寸一般由尺寸线、尺寸界线、尺寸起止点（实心箭头和45°斜短划线）、尺寸数字这四个因数组成。图纸上的尺寸通常以毫米（mm）为单位，除特殊情况外，图上一般不另标注单位。

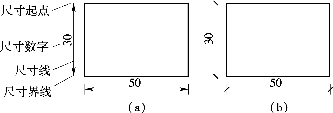

图4-20　电气线路图尺寸的标准

（a）用箭头线；（b）用斜短划线

（十）注释

当用图形符号不能表达清楚时，可以在图上采用注释的方式来表述。注释一般有两种形式：一是可直接放在需要说明对象附近；二是加标记，把注释安排在图的另外位置或另一页。若图中出现多个注释时，则应将这些注释按顺序编号后放在图纸的边框附近。如果为多张图纸时，则一般性的注释可放在第一张图纸上，其他的注释则放在与其内容相关的图纸上面。注释方法可采用表格、图形、文字等形式，其最终目的就是要将对象表述清楚。

（十一）详图

电气线路图的详图实质上是采用图形作注释，也就是将电气装置中某些零部件和联接点等的结构、制作及安装工艺要求放大并详细表示出来。详图位置一般可放在需要详细表示对象的图上，如有特殊情况则也可安排在另一张图纸上面，但必须要用一标志将它们联系起来。总图上的标志称为详图索引标志，标注在详图位置上的标志则称为详图标志。
