回路标号的数字标识方法及原则

时间:2023-06-17 理论教育 版权反馈
【摘要】:例如,直流回路中A电源的正、负极标号用“101”和“102”表示;B电源的正、负极回路标号用“201”和“202”表示。数字标号由三位数字构成,用来区别同一文字标号回路中的不同线段,并遵从回路标号的一般原则。

回路标号的数字标识方法及原则

回路标号(也称回路线号)是用来表示回路种类、特征的文字和数字标号,其用途是为了便于接线和查线,这些标号统称为回路标号或回路线号。

(一)回路标号的一般原则

1.按用途分组

将导线按用途进行分组,每组给予一定的数字范围。通常,导线标号由三位或三位以下的数字组成,如果需要标明相别或其他特征,则要在数字的前面加注相应文字符号。

2.按“等电位”原则标注

回路标号按“等电位”原则进行标注,是指回路中连接在同一点上的所有导线具有同一电位,故标注相同的回路标号。

3.按不同线段标注

电气设备中的线圈、绕组、电容、电阻、各类开关、触点等元器件分隔开的线段,应视为不同的线段,并标注不同的回路标号。

4.回路标号的起点及标注

回路标号应从交流电源、直流电源的正极开始,以个位奇偶数区别回路极性,如直流回路的正极侧用奇数,负极侧用偶数。以标号中的十位数字的顺序来区分回路中的不同线段;以标号中的百位数字的顺序来区分不同供电源的回路。例如,直流回路中A电源的正、负极标号用“101”和“102”表示;B电源的正、负极回路标号用“201”和“202”表示。若电路中是共用同一个电源,则百位数字可以省略不注。

(二)直流回路标号

在直流一次回路中,用个位数字的奇、偶数区分回路的极性:用十位数字的顺序区分回路中的不同线段,如正极回路用1、11、21、31等顺序标注,负极回路用2、12、22、32等顺序标注;用百位数字区分不同供电电源的回路,如A电源的正负极回路分别标注101、111、121、131、…和102、112、122、132、…,B电源的正负极回路分别标注201、211、221、231、…和202、212、222、232、…。

在直流二次回路中,正极回路的线段按奇数顺序标号,如1、3、5、…,负极回路的线段则按偶数顺序标号,如2、4、6、…。

在同一电路中,途经电阻、电容、线圈等降压元件时,应改变标号的极性;对不能明确极性的线段,则可任意选标奇数或偶数。

(三)交流回路标号(www.daowen.com)

在交流一次回路中,用个位数字的顺序区分回路的相别,用十位数字的顺序区分回路中的不同线段。如第一相回路按1、11、21、…顺序标号,第二相按2、12、22、…顺序标号,第三相按3、13、23、…顺序标号。

交流二次回路的标号原则与直流二次回路的标号原则相似。即回路的主要降压元件两侧的不同线段,分别按奇数和偶数的顺序标号。如一侧按1、3、5、…标号,另一侧按2、4、6、…标号。元件之间的连接导线,则可任意选标奇数或偶数。

对于不同供电电源的回路,可用百位数字的顺序标号进行区别。

(四)电力拖动、自动控制电路的标号

在电力拖动、自动控制电路中,其一次回路的标号由文字符号和数字符号两部分组成。文字符号用来标明一次回路中电气元件和线路的种类及特征。如三相电动机绕组用U、V、W表示;三相交流电源端用L1、L2、L3表示。数字标号由三位数字构成,用来区别同一文字标号回路中的不同线段,并遵从回路标号的一般原则。

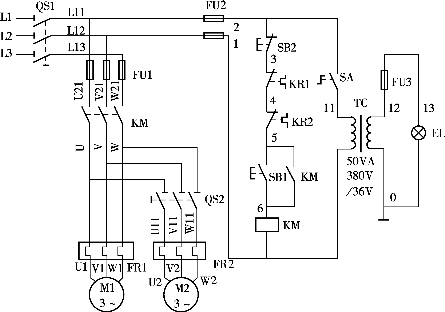

一次回路的标号方法如图4-13所示,图中电源端用L1、L2、L3表示,“1、2、3”分别表示三相电源的相别,由于电源开关左右两侧属于不同线段,故加一个十位数的“1”,这样,经电源开关后的标号即为L11、L12、L13。

图4-13 电动机电气控制线路图中的线路标记

依例电动机动力电路的标号应从电动机绕组开始,自下而上进行标号。以电动机M1的回路为例,电动机定子绕组的标号为U1、V1、W1(或首端用U1、V1、W1表示,尾端用U2、V2、W2表示);在热电器KR1的上触点的另一组线段,其标号为U11、V11、W11;再经接触器KM的上触点,标号变为U21、V21、W21;经过熔断器FU1与三相电源线相连,并分别与L11、L12、L13同电位,因此无须再用标号。若有电动机M2,则其回路的标号可依此类推。因该电路的各个回路共用同一个电源,就省去了标号中的百位数字。

如一次回路为直流电路,则按数字标号个位数的奇偶性来区分回路的极性。即:“正电源侧用奇数,负电源侧用偶数。”

在二次回路中,无论是直流回路还是交流回路,除电器元(部)件、设备、线路标注文字符号外,为使图简明清晰起见,其他只标注回路标号。常用的标注方法是先编好控制回路电源引线的线号,“1”通常标在控制线的最下方,然后按照控制回路从上到下、从左到右的顺序依次标注。电位相等的导线线号相同,接地线则作为“零”线,如图4-13所示。

在二次回路标号时,还应以接触器线圈、继电器线圈、电阻、电容、照明灯和电铃等压降元件为界,其两侧的不同线段分别按标号个位数的奇偶性来依序标号,若回路中的不同线段较多时,标号则可连续递增到两位奇偶数,如“11、13、15”、“12、14、16”等。在垂直绘制的回路中,其线号采用自上而下或自上而中依序标注,这里所讲的“中”是指压降元件的位置,线号一般标在联接线的右侧。在水平绘制的回路中,线号采用自左而右或自左至中、自右至中进行标注,线号一般标注于联接线上方。图4-14所示为垂直绘制的直流二次(控制)回路,其K1、K2为一耗能元件,因此它们上下两侧的线号分别为奇偶数。与正电源相联的是1号线,在K1支路中,从上至K1元件的各线段标号分别为1、3、5号;在K1下侧与负电源相联的各线段标号分别为2和4号。在K2的支路中,也在K2元件两侧按奇偶数依照K1支路的顺序依序编号。

图4-14 导线线号的奇偶数标记法
