在电气线路图中，用一个图形符号表示的电气基本件、部件、组件、功能单元、设备、系统等，都称为项目。项目的大小相差很大，如电阻器、电容器、端子板，以及电动机与发电机、电气设备系统、电力系统等均可称之为项目。

项目代号则是用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、种类和实际位置等信息的一种特定代码，是电气技术范围内极为重要的代号。项目代号是将一个系统、成套装置或设备按顺序分解来编制的，由于它建立了图形符号与实物间一一对应的关系，故可以用来识别、查找各种图形符号所表示的电气元件、装置和设备的隶属关系和安装位置。在不致引起误解的情况下则可以省略项目代号。

（一）项目代号的构成

项目代号一般由高层代号、位置代号、种类代号和端子代号四部分组成，根据不同场合的具体要求组合而成，它们分别用不同的前缀符号来进行识别。通常是前缀符号后面跟字符代码，字符代码则可以由字母、数字或字母加数字构成（种类代号的字符代码除外），还可以在设计文件中加以说明。大写字母和小写字母具有相同的含义（端子标记除外），但习惯上优先采用大写字母。

1.高层代号

高层代号是指系统或设备中任何较高层次（对所给代号的项目而言）项目的代号。例如，一台拖动装置，它是由电动机、启动器及其控制电器组成的项目，而控制电器中又包含有多个电气元器件。因此，对某一电气元器件而言，控制电器是电气元器件的高层，故可以给控制电器定一个高层代号，说明这个电气元器件隶属于控制电器；而对电动机、启动器或控制电器而言，这台拖动装置则是一个高层，也可以给定一个高层代号，说明电动机、启动器或控制电器都隶属于该拖动装置。

高层代号的前缀符号为“=”，其后面的字符代码由字母和数字组合而成。高层代号可以由两组或多组代码复合，复合时要将较高层次的高层代号标注在前。如前例中第一套拖动装置中的第一种控制电器，可用高层代号“=Pi=T1”表示，表明P1、T1都属于较高层次的代号，而且T1属于P1，当然，也可以将“=P1=T1”简化为“P1T1”。

2.位置代号

位置代号是用来说明项目在组件、设备、系统或建筑物中实际位置的代号，但它不提供项目的功能关系。

位置符号的前缀符号为“+”，其后的字符代码可以是字母、数字或字母与数字的组合。如某项目在106室上，就可以用位置代号“+160”来表示。

电气线路图中的位置代号也可由两组或多组复合并简化后组成，其复合与简化方式与高层代号相同。如某项目在106室A排开关柜的第8号开关柜上，此时，该项目的位置代号就可以表示为“+106=A+8”，简化后则成为“+106A8”。

3.种类代号

种类代号是用来识别所指项目种类的代号。种类代号是项目代号中的核心部分，项目种类将各种电气元器件、设备、装置等，按其结构和在电气线路中的作用进行分类，相近的则归为同类。种类代号的前缀符号为“—”，其后面的字符代码有三种表示形式。

（1）字母加数字。如“—M3”表示第三台电动机，“—K6”表示第六号继电器等。

（2）用顺序数字。如采用1、2、3、…。给电气线路中的每个项目规定一个统一的数字符号，将这些顺序数字和它们代表的项目列表于图中或其他说明中。如“—2”表示2号项目，并且在技术说明中应说明“2”所代表的种类。

（3）按类别编号。可以按不同类别项目进行编号，数码代号的意义则自行确定。如用“—1”表示继电器，“—2”表示电动机等。多台继电器的序号则可用“—1.1”、“—1.2”、“—1.3”表示；电动机则用“—21”、“—22”、“—23”来表示。

在种类代号中，除项目种类字母外，还可以附加功能字母代码，以进一步说明该项目的特征或作用。功能字母代码则没有统一的规定，使用者可以自行确定，并在图中说明其含义即可。功能字母代码只能以后缀形式出现，具体形式为：前缀符号、种类的字母代码、同一项目种类的序号、项目的功能字母代码。

（4）端子代号。端子代号是指项目上用作与外电路进行电气连接的接线端子的代号。端子代号是完整项目代号的一部分，其前缀符号为“：”，后面的字符代码可以是数字，如“：1”、“：2”、“：3”等；也可以是大写字母，如“：A”、“：B”、“：C”；也可以是数字和字母的组合，如“：2W1”、“：2W2”等。电气线路图中端子代号的字母必须大写。

电气接线端子与特定导线（包括绝缘导线）相连接时，规定有专门的标记方法。如三相交流电器的接线端子与相位有关系时，其字母代号必须是“U、V、W”，并且与交流三相导线的“L1、L2、L3”相对应。常见电气接线端子的标记如表4-5所示，特定导线的标记则如表4-6所示。

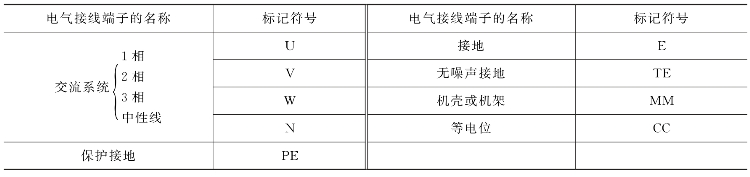

表4-5　电气接线端子的标记(www.daowen.com)

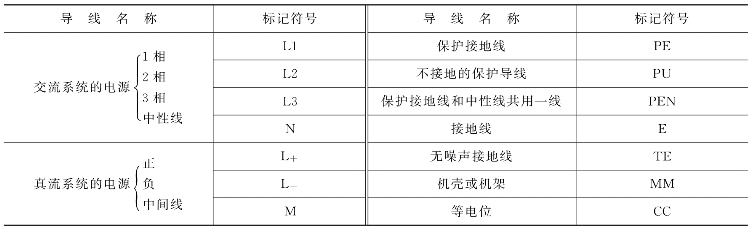

表4-6　特定导线的标记

（二）项目代号的使用与标注

在电气线路图中作标注时，实用中没有必要将项目代号中的四个代号段全部标注出来。通常可针对项目需要，按照分层说明、适当组合、有利看图、就近标注、符合规范的原则，有目的地进行选注。具体地说，就是在多数情况下，可以依项目本身的情况标注单一的代号段或某几个代号段的组成。对于经常使用而又比较简单的电气线路图，则可以只采用某一个代号段。

1.单一项目代号

单一的高层代号（即只标注一个代号段）用于层次较高的各类电气线路图中，特别是各种概略图内，标注在该高层的围框或图形符号的近旁（一般在轮廓外的左上角）。若全图都同属一个高层或一个高层的一部分，则高层代号可标注的标题栏上或在标题栏内说明。

单一的位置代号多用于接线图中，标注在表示单元的围框近旁。在安装图和电缆联系图中，因只需要提供项目的位置信息，此时可只标注由位置代号段构成的项目代号。

单一的种类代号在电气线路图中得到了广泛应用。对于比较简单的电气线路图，若仅需要表示电气线路的工作原理，而无须强调电气线路各组成部分之间的层次关系时，则可以在图上各项目附近只标注由种类代号构成的项目代号。当电气线路图采用集中法或半集中法时，项目代号只可在符号旁标注一次；在采用分开表示法的电气线路图中，则在项目的每一部分的符号旁均要注明。通常，种类代号标注在项目的图形符号附近或围框边，如图4-11所示。但接线图应注意尽量避免标注在有端子连接线或引线的一边，以免产生误解。

图4-11　种类代号的标注

单一的端子代号一般只用于电器线路图和接线图中。端子代号可标注在端子符号的附近，不画小圆的端子则将端子代号标注在符号引线附近，标注方向以看图方向为准。在画有围框的功能单元或结构单元中，端子代号必须标注在围框内。端子板各端子代号以数字为序，直接标注在各小矩形框中，如图4-12所示。

图4-12　端子板端子代号的标注

2.代号组合

高层代号加种类代号的组合，主要表示项目之间功能上的层次关系。但一般不显现项目的安装位置，因此多用于初期编定的项目代号。例如，第一套系统中的第二台电动机的项目代号为“S1-M2”。

位置代号加种类代号的组合，明确给出了项目的位置，但不表示功能关系，以便于维修和排除故障。例如，项目代号“+106C—M2”即表明第二台电动机在106室第C排开关柜上。

种类代号加端子代号的组合，多用于表示项目的端子代号，常见于接线图等技术文件中。例如，图4-12中的各端子代号为“X1：1”、“X1：2”、“……”依次类推。

高层代号加位置代号再加种类代号的组合，该种组合多适于大型复杂的成套装置，如代号TI+C-K2。

四种代号段的组合，如代号“TI+C-K2：3”。代号段组合越多，项目代号所包含的项目信息就越多，但也可能会影响电气线路图面的清晰。因此项目代号标注时，在表达明确、实用的前提下，应尽可能注意使图面简洁。
