文字符号是用于和图形符号相配合，进一步说明图形符号所代表电气元器件的基本名称、用途、主要特征等。它是表示电气设备、装置和元器件类别以及功能等的字母代码。

文字符号分为基本文字符号、辅助文字符号和补充文字符号三类。

1.基本文字符号

基本文字符号又分为单字母和双字母两种，单字母是按拉丁字母顺序将各种电气设备、装置和元器件分类23类，每大类用一个专用字母符号表示，如“C”表示电容器，“R”表示电阻等，如表4-2所示为项目种类的字母代码表。双字母符号则是由一个表示类别的单字母符号与另一个字母组成，其组合形式以单字母符号在前，另一字母在后的次序标出。如“TC”表示控制变压器，其中“T”为变压器的单字母符号。只有在单字母符号不能满足要求而需要将大类作进一步划分时，才采用双字母符号，以便较详细和更具体地表述电气设备、装置和元器件。电气设备常用文字符号如表4-3所示。

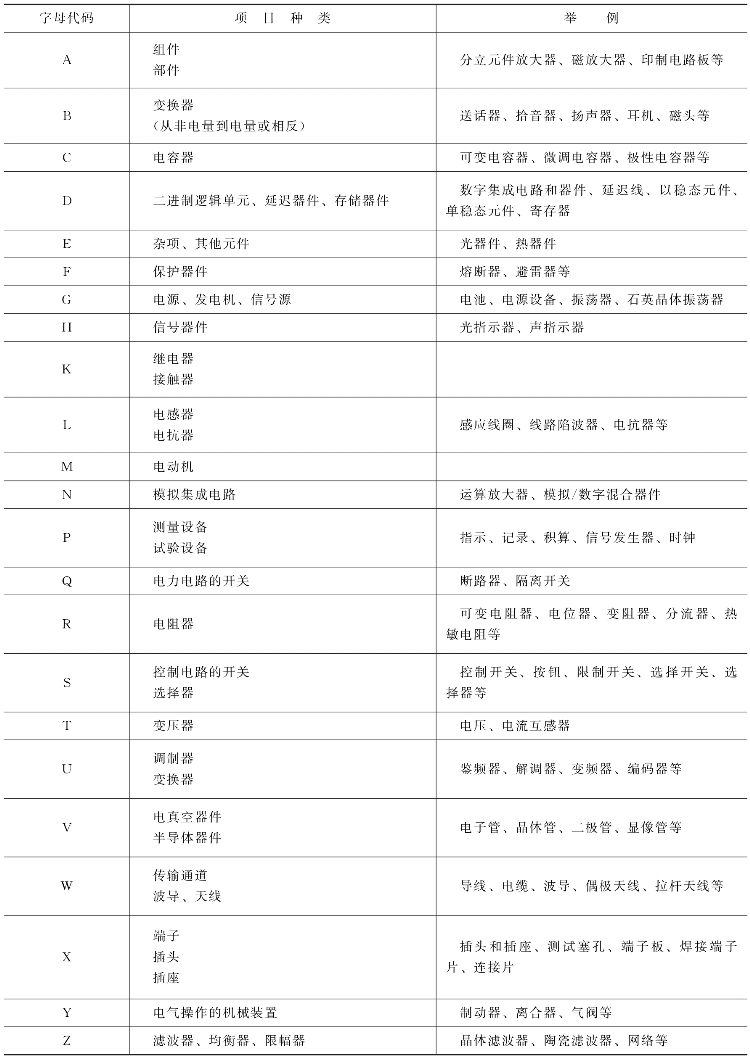

表4-2　项目种类的字母代码表

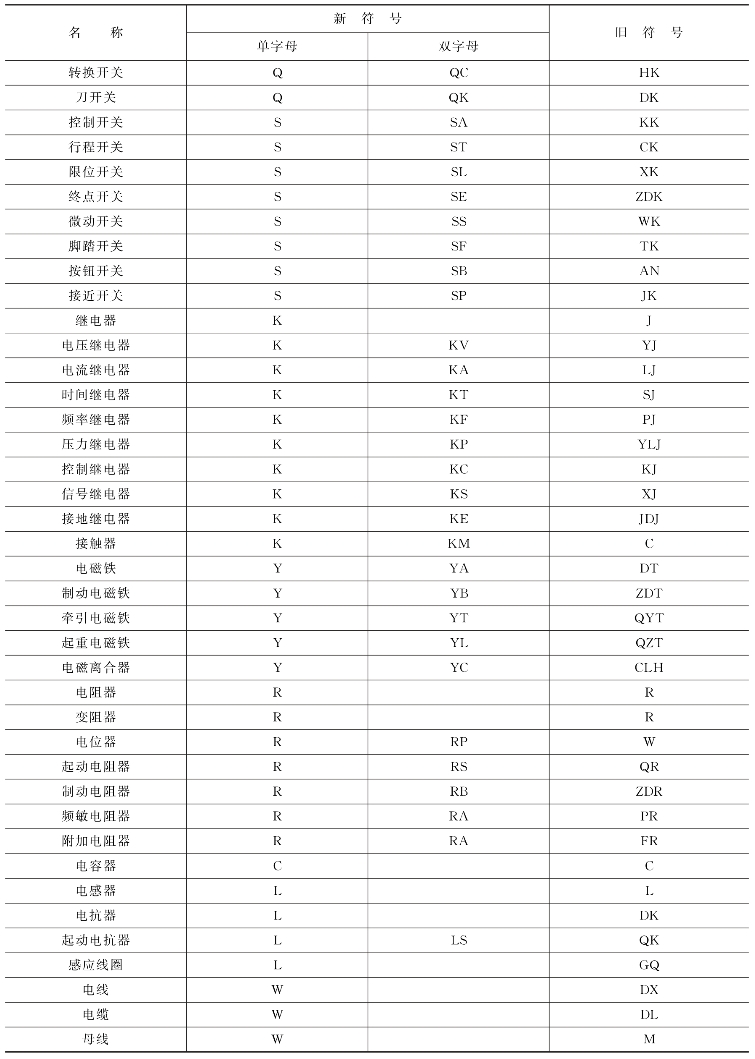

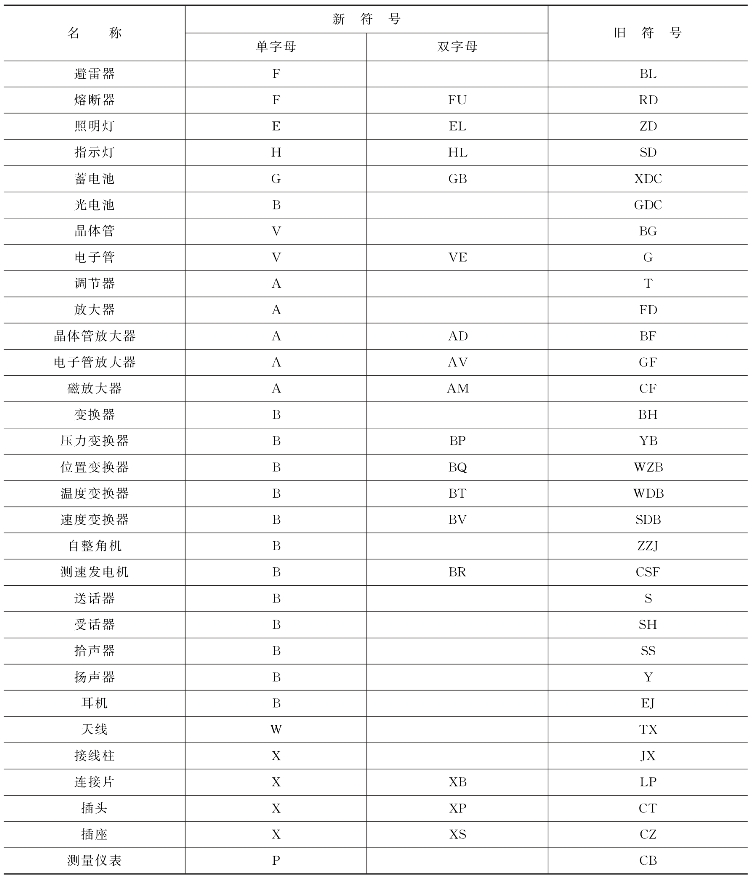

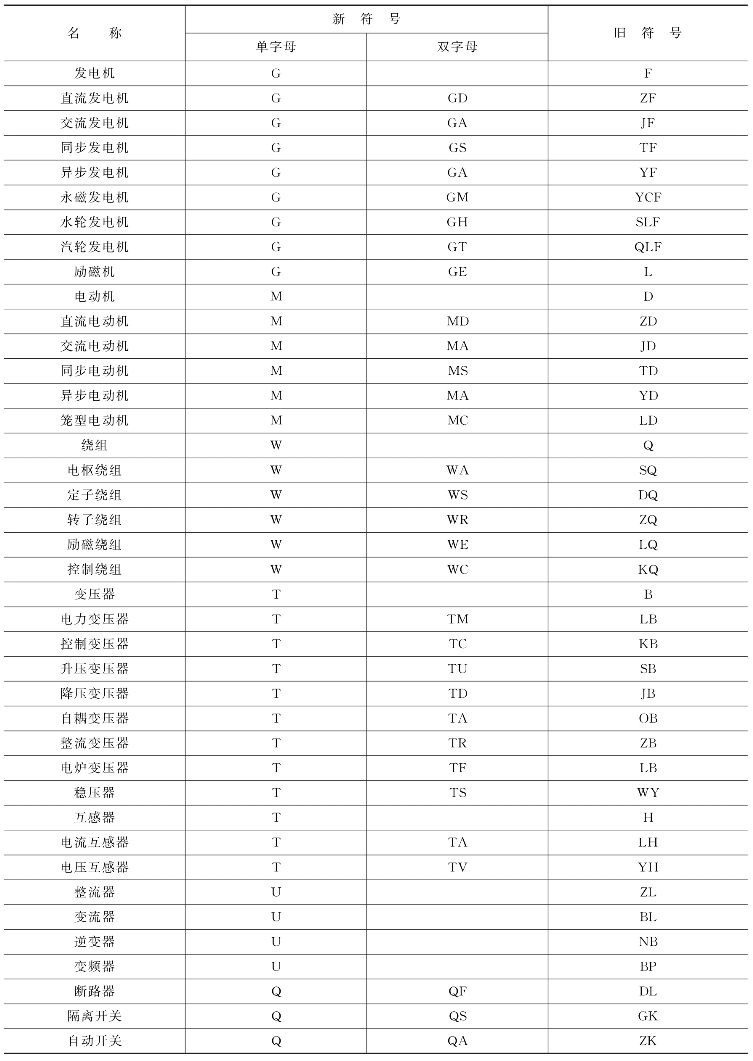

表4-3　电气设备常用基本文字符号新旧对照表

续表

续表(www.daowen.com)

2.辅助文字符号

辅助文字符号是用来表示电气设备、装置、元器件以及线路的功能、状态和特征的，如“ST”表示启动，“STP”表示停止，“GN”表示绿色等。辅助文字符号也可以放在表示种类的基本文字符号的单字母符号后面组成双字母符号，如“BR”表示测速发电机。为了简化文字符号，如辅助文字符号由两个以上字母组成时，则可以采用其第一位字母进行组合，如“MC”表示笼型电动机。辅助文字符号还可以单独使用，如“ASY”表示异步，“SYN”表示同步，“GN”表示闭合，“OFF”表示断开等。国家规定的新、旧标准电气设备、装置和元器件常用辅助文字符号即如表4-4所示。

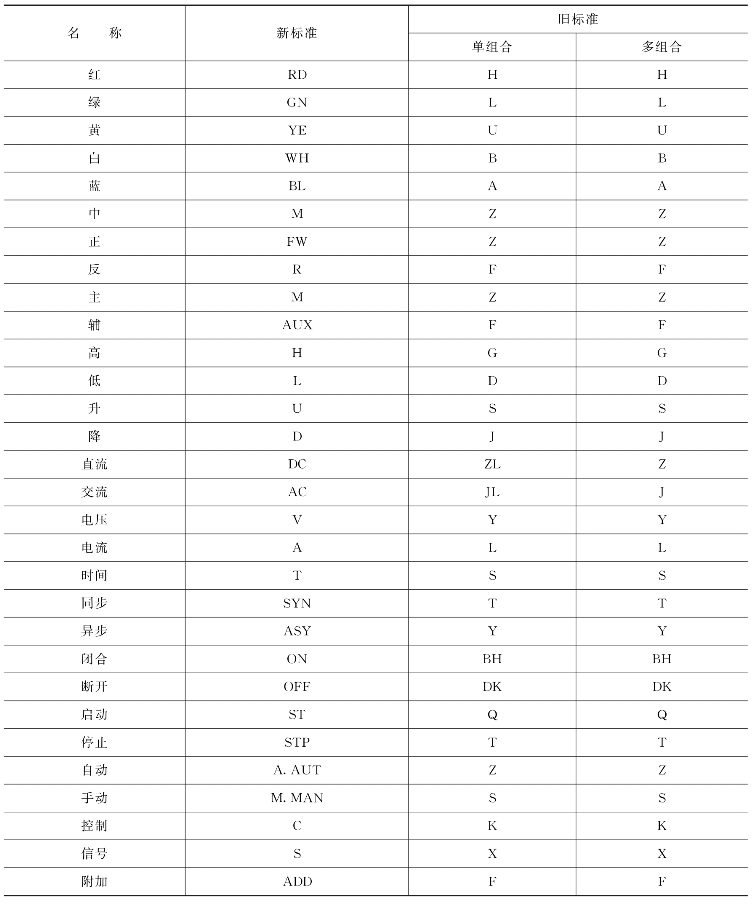

表4-4　电气设备、装置和元器件常用辅助文字符号新旧对照表

3.补充文字符号

若国家标准GB/T20939—2007《电气技术中的文字符号制订通则》中所列的基本文字符号和辅助文字符号仍不够使用时，则可以按下述原则予以增加补充文字符号。

（1）在不违背文字符号编制原则的条件下，可以采用国际标准中的电气技术文字符号。

（2）在优先采用标准中规定的单字母符号、双字母符号和辅助文字符号的前提下，可补充标准未列出的双字母符号和辅助文字符号。

（3）补充文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。同一设备若有几种名称时，则应选用其中的一个名称。当设备名称、功能、状态或特征为一个英文单词时，一般应采用该单词的第一位字母构成文字符号，需要时也可用前两位字母，或者采用常用缩略语或约定的习惯法则构成；当设备名称、功能、状态或特征为两个或三个英文单词时，则一般采用该两个或三个单词的第一字母，以构成文字符号。基本文字符号一般不得超过两位字母，辅助文字符号则一般不能超过三位字母。

（4）由于拉丁字母“I”、“O”容易同阿拉伯数字“1”、“0”混淆，因此不允许单独作为文字符号来使用。
