如何选择适合机械的电动机转速?

时间:2023-06-17 理论教育 版权反馈
【摘要】:对于无需调速的一些高、中速机械,可选用相应转速的电动机而不经机械减速机械直接传动;而需要调速的机械,其生产机械的最高转速要与电动机的最高转速相适应。对于要求快速频繁起动和制动的机械,一般均认为电动机转子的转动惯量与额定转速平方的乘积最小时,即能获得起动和制动的最佳效果。电动机的同步转速均正比于电源的频率。

如何选择适合机械的电动机转速?

电动机额定转速都是依据生产机械的要求来选定的。在确定电动机额定转速时必须考虑机械减速机构的传动比值,两者相互配合并经过技术与经济的全面比较才能确定。通常,电动机转速不低于500r/min,因为当容量一定时电动机的同步转速愈低,电动机尺寸愈大、价格愈贵,其效率也将比较低。另一方面若选用高速电动机,虽然电动机的功率得到提高,但势必将加大机械减速机构的传动比,从而导致机械传动部分的结构复杂。对于无需调速的一些高、中速机械,可选用相应转速的电动机而不经机械减速机械直接传动;而需要调速的机械,其生产机械的最高转速要与电动机的最高转速相适应。如果采用改变励磁的直流电动机调速时,为充分利用电动机功率,应仔细选好调磁调速的基本转速。对于某些工作速度较低且经常处于频繁正、反转运行状态的生产机械,为提高生产效率、降低消耗、减小噪声和节省投资,则应选择适宜的低速电动机,采用无减速机构的直接拖动更为合理。

对于要求快速频繁起动和制动的机械,一般均认为电动机转子的转动惯量与额定转速平方的乘积最小时,即能获得起动和制动的最佳效果。在空载或负载很小的情况下起动和制动时,为达到快速响应的目的,则按下式考虑最为合理:

此时,所谓最佳传动比iop则为

式中 Jm——电动机转子的转动惯量,kg·m2

nN——电动机的额定转速,r/min;(www.daowen.com)

Jmec——生产机械在机械轴上的转动惯量,kg·m2

nmec——机械轴的转速,r/min。

电动机的同步转速均正比于电源的频率。虽然现在电源的频率十分接近额定值,但却有时也会发生一定的偏离。若电压为额定值而频率与额定值偏差±5%时,对异步电动机性能影响的定量分析如表3-74所示。

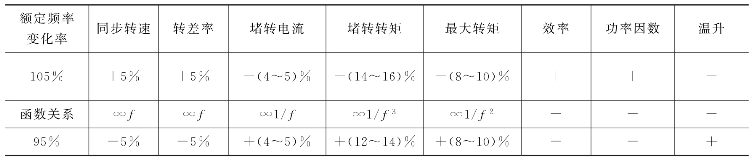

表3-74 频率变化时(95%、100%、105%)时对异步电动机性能的影响

注 1.“+”为增加,“-”为减少。
2.f为频率值。
