三相异步电动机的专用系列不是以基本系列而派生,所以其结构、安装型式和外形等均可与基本系列的电动机不同,通常它是按使用条件和技术要求进行专门设计,以满足许多特殊及专门机械设备的拖动要求。常见三相异步电动机的专用系列主要有:锥形转子三相异步电动机、冶金及起重用三相异步电动机、三相交流并励电动机、辊道用三相异步电动机和电梯用三相异步电动机等。
专用系列三相异步电动机能够满足被拖动机械设备工作条件和特殊环境的要求,因而具有操作、维护方便和更经济更适用的特点,下面将简介几种常见专用系列的三相异步电动机基本情况。
(一)ZD、ZDY系列锥形转子三相异步电动机
ZD、ZDY系列锥形转子三相异步电动机主要用于起重设备,它是一种全封闭、自扇冷式和带制动装置的笼型转子电动机。这种电动机的定、转子铁芯内外圆均为锥形结构,所以在电动机的定子绕组通电后除了使锥形转子产生旋转力矩外,还会同时产生转子轴向的磁拉力,在该轴向磁拉力的作用下,电动机转子将产生轴向位移,并压紧压缩弹簧而松开制动轮使电动机开始运转;当切断电动机的电源时则其轴向力立即消失,制动轮将在压缩弹簧的压力作用下产生制动力矩,从而使电动机很快进入制动状态而停止运转。同时,该系列电动机在其整体结构中还设置有调节螺盘(功率3kW以上)和定位器。电动机定、转子气隙的大小可由调节螺盘进行调节;制动轮的运行间隙由定位器予以调整,以获得所需要的制动力矩。
ZD、ZDY系列锥形转子三相异步电动机为断续定额S3工作制的工作方式,它的负载持续率分25%、40%和60%三种。其基准负载持续率为25%,每个周期为10min。电动机的额定电压为380V,额定频率为50Hz,绝缘等级为B级。该系列电动机的结构及安装型式均为B5,为无底脚机座和端盖上无安装轴承的轴颈。ZD系列电动机在其传动一侧的端盖上具有大凸缘;ZDY系列电动机具有小凸缘。该系列电动机采用允许轴向窜动的联轴器或直齿轮传动,其轴伸采用矩形花键进行联接。ZD、ZDY系列锥形转子电动机具有结构牢固可靠、调节便利和过载能力强等优点。因而ZD系列电动机可适用于电动葫芦提升或要求具有较大制动力矩的机械装置;ZDY系列电动机适用于电动葫芦负载或要求较小制动力矩的机械设备。ZD、ZDY系列锥形转子三相异步电动机技术数据如表3-53所示。

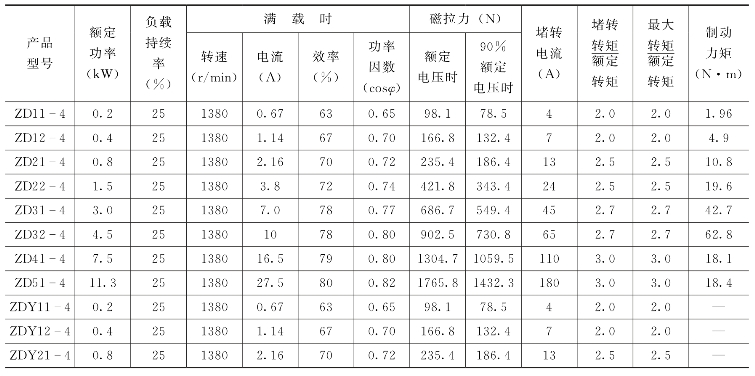

表3-53 ZD、ZDY系列锥形转子三相异步电动机技术数据表(380V、50Hz)
ZD、ZDY系列锥形转子三相异步电动机的型号说明:
注:若在型号ZD后面有Y的则表示为运行用。
(二)冶金及起重用三相异步电动机
冶金及起重用三相异步电动机是根据各种起重机械、冶金设备辅助机械等的特殊需要而设计的专用系列产品。它具有较大的过载能力和较高的机械强度,所以特别适用于短时或断续周期运行,以及频繁起动和制动、有时过负载和有显著振动与冲击的机械设备。YZ、YZR系列冶金及起重用三相异步电动机是取代JZ2、JZH2、JZR2、JZRH2的新系列产品。YZ、YZ2、YZH2系列为笼型转子异步电动机;YZR、JZR2、JZRH2系列为绕组转子异步电动机。功率在30kW以下的笼型转子三相电动机只能在起动不很频繁,而且电源容量又允许的情况下,方可进行全压起动。但是,冶金及起重用电动机大多采用绕线转子三相异步电动机。这些系列电动机中笼型转子和绕组转子的定子可通用,并且两者单轴伸电动机的安装尺寸也相同。YZ、YZR系列起重用电动机的绝缘等级为F级,JZ2系列起重用电动机的绝缘等级分为E、B、F三级,适用于环境温度不超过40℃的一般情况使用;YZ、YZR、JZH2、HZRH2冶金用电动机为H级绝缘,可适用于环境温度不超过60℃的冶金高温使用场所。同一系列电动机其绝缘等级虽然不同,但仍具有相同的技术参数。YZ、YZR系列电动机的额定电压为380V,额定频率为50Hz;防护等级在一般使用情况时为IP44,冶金场所使用时则采用IP54;冷却方式为机座号112~132采用IC0041的自然冷却,机座号160~355为IC0141的自扇冷却,机座号400则为IC0151具有内循环通风的外扇冷却式。YZ、YZR系列冶金及起重用三相异步电动机的规格范围如表3-54所示。

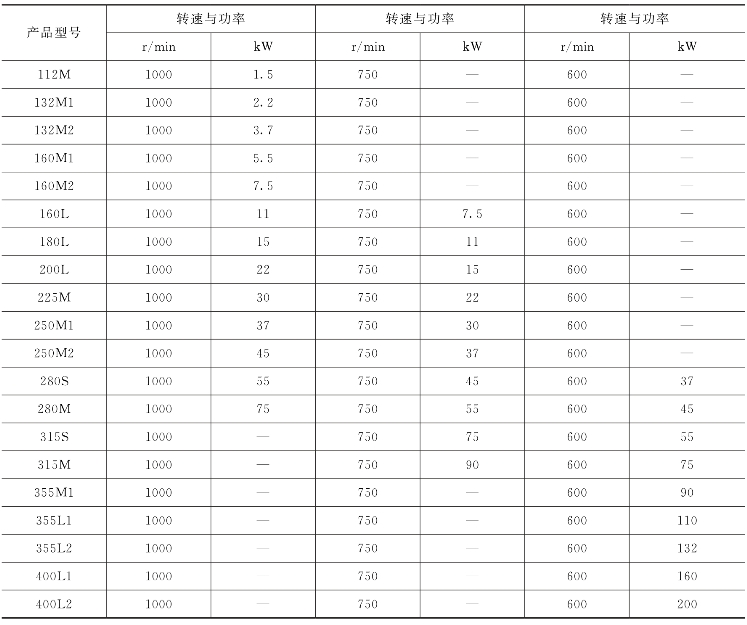

表3-54 YZ、YZR系列冶金及起重用三相异步电动机规格范围
注 笼型转子电动机只生产粗框线内的规格。
YZ、YZR系列冶金及起重用三相异步电动机根据负载的不同,其常用的工作制分为S2的短时工作制、S3的断续周期工作制、S4的包括起动的断续工作制、S5的电制动的断续周期工作制4种型式。该系列电动机的额定工作制为S3,其每一个工作周期为10min;它的基准负载持续率FC为40%。在选用YZ、YZR系列电动机时,各种起动和制动状况都必须按等效发热方式折算成每小时等效全起动次数,并以该等效全起动次数来确定电动机的定额。其具体折算方法为:
(1)当最终速度不超过额定转速的25%时,每点动4次即相当于一次全起动。
(2)当制动到额定转速的1/3时,则每制动1次即相当于0.8次全起动。(www.daowen.com)
冶金及起重用三相异步电动机每小时等效起动次数的典型示例如表3-55所示。

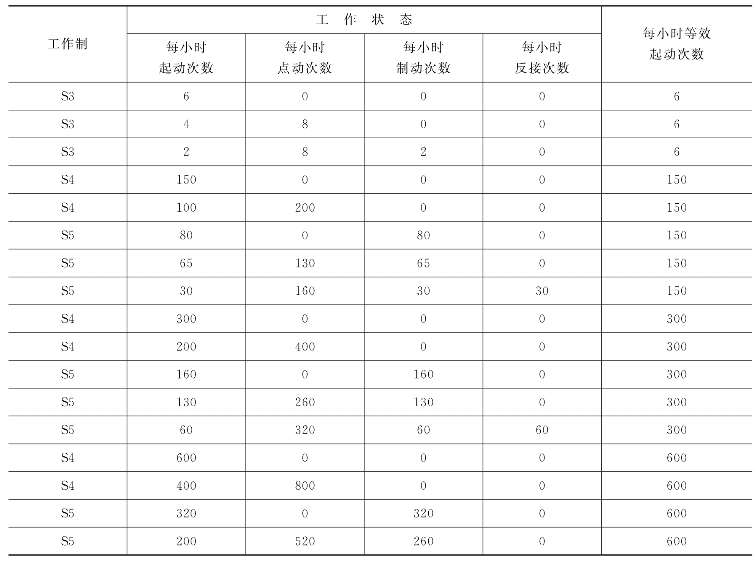

表3-55 冶金及起重用三相异步电动机每小时等效起动次数折算示例表
YZ、YZR系列冶金及起重用三相异步电动机的型号说明如下所示:
YZ、YZR系列冶金及起重用三相异步电动机的功率在132kW及以下时,其定子绕组均为Y接法,其他功率等级为△接法。并且根据用工的要求Y接法的电动机也可增加中性线的引接线。
(三)JZS2系列三相交流并励电动机
JZS2系列三相交流并励电动机亦称三相异步换向器电动机,它是一种运行在三相交流电源上的恒转矩交流调速电动机。该系列电动机采用转子供电式结构,具有连续均匀无级调速和功率因数高于普通三相异步电动机等优点。因而被广泛使用于纺织、印染、造纸、印刷、橡胶、制糖和塑料等工业设备中,以代替复杂而价格昂贵的恒转矩直流电动机变速机组。
三相交流并励电动机实质上是一台反装式绕线转子异步电动机(即初级绕组嵌放在转子上,次级绕组嵌放在定子上),与一台换向器变频电机的混合体,如图3-4所示。在其上设置有和直流电机相似,且用来调节电动机转速和低速时功率因数的调节绕组。

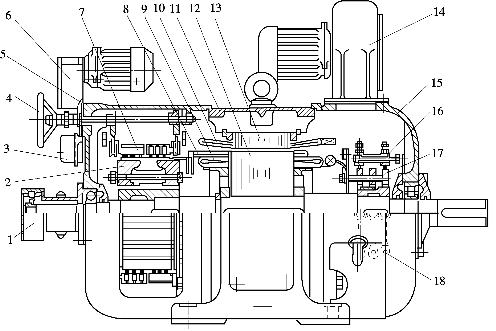

图3-4 三相交流并励电动机结构示意图
1—测速发电机及整流装置;2—换向器;3—限位器;4—移刷机构;5—后端盖;6—遥控装置;7—换向器刷握和电刷;8—调节绕组;9—初级绕组;10—定子绕组;11—机座;12—转子铁芯;13—定子铁芯;14—鼓风机;15—前端盖;16—集电环刷握和电刷;17—集电环;18—电源引出线
初级绕组和调节绕组嵌布在同一转子槽内,这两套绕组既可以布置成相互绝缘的形式,也可以设置成串联连接。电动机初级绕组与电源相联,以产生由电源频率和电动机极数决定其转速的旋转磁场,使次级绕组内产生的感应电势具有转差频率;并使调节绕组内产生的感应电势具有电源频率,该感应电势经换向器和电刷的作用后,即得到和次级频率相同,且在相位和数量上均能随换向器上的电刷位置,在适当范围内作任意调节的外加电势;将调节绕组所产生的感应电势,经由换向器和电刷进入定子上的次级绕组,通过改变换向器上两组电刷的相对位置,以调节这个感应电势的大小和相位,就可调节电动机的空载和负载转速,从而使电动机能够平滑地运行在同步转速以上或以下。它的最高转速和最低转速之比一般有3∶1、6∶1和10∶1等几种。如有需要时则还可以将最高空载转速提高到同步转速的两倍,或将最低转速降低到零使电动机停止不转。
三相交流并励电动机在高速附近具有良好的负载功率因数;越接近低速区域其负载功率因数越低,但只要适当地改变调节电压的相位,就可使低速时的负载功率因数有比较显著的提高。因此,在不需要作双向运转的三相交流并励电动机上,还可以利用移刷机构上两个齿数不同的调速齿轮,在电动机调节转速的同时,以相应补偿低于同步转速运行时的功率因数,使低于同步转速时的负载功率因数得到提高。其最高额定转速时的满载功率因数,在无补偿的情况下也能达到0.98左右。
三相交流并励电动机应在最低转速下全压起动,与一般三相笼型异步电动机相比,它有较大的堵转转矩和较小的堵转电流,但在满负载时效率稍有降低。同电磁调速异步电动机相比,它却不仅能在空载状况下进行转速调节,而且还有着较大的调速范围。三相并流并励电动机的性能指标与采用可控硅直流电源的直流电动机相近,其主要缺点是结构较为复杂致使维护、修理很不方便。在容量较大的三相交流并励电动机上,为加强电动机通风冷却的效果,常装有独立的离心式鼓风机进行通风散热。每台鼓风机均由铸铁制成的蜗壳和钢板或塑料制成的离心式风叶以及全封闭的三相异步电动机所组成。为适应远距离电气控制调速的需要,在电动机控制手轮的上侧还可加装一套遥控自动装置。该套装置是由一台三相异步电动机、一套减速齿轮和一只限位器组成。为防止限位器失灵时损坏遥控电动机,通常在遥控装置内还设置有过载打滑装置。

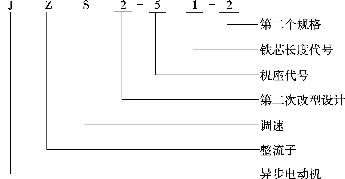

JZS2系列三相交流并励电动机的型号说明:
