电动机的绝缘等级是由其所采用绝缘材料的耐热等级决定的。若一台电动机主要部件的绝缘结构是采用不同耐热等级的绝缘材料,则其绝缘等级应按绝缘材料的最低耐热等级考核。
电动机绕组的各种线圈都是由绝缘导线或裸线匝间包垫绝缘材料组成。因此,在电动机绕组与铁芯槽间、线匝间、相间以及励磁线圈和导电部件均要进行可靠的绝缘。所以绝缘的优劣是决定电动机可靠性和寿命的关键,并且也直接关系到电动机性能和技术经济指标。电动机不同的绝缘结构有着不同的耐热限度,不同绝缘等级规定了它的最高工作温度。如果在规定的限度内长期使用。可保证电动机安全运行,否则将会严重影响其使用寿命。
电动机绝缘等级的分类如表3-13所示。

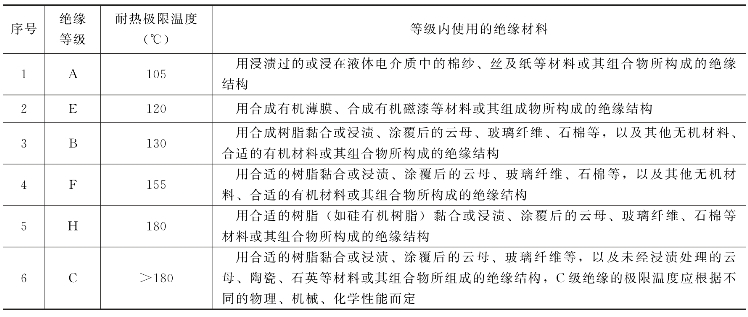

表3-13 电动机绝缘等级的分类表
普通用途的中小型电动机多选用耐热等级较低的绝缘材料如E级、B级等,因为这些绝缘材料价格相对便宜而可降低制造成本;对于要在高温、频繁起动、正反转、冲击负荷等特殊场所使用的电动机,如吊车、轧机及辊道电动机等,则需采用耐热等级较高的绝缘材料,但其使用温升按较低等级绝缘材料进行考核,这样将可提高电动机的可靠性和使用寿命。如果定、转子绕组的绝缘等级不同,则应在电动机的铭牌上分别做出标志。
温升是在某一点的温度与基准温度(如环境温度)之差,通常用字母K表示。电动机各部件的温升限度决定于:(www.daowen.com)
(1)电动机的绝缘等级。
(2)电动机的使用环境。
(3)电动机各绕组的冷却方式。
(4)电动机绕组温升的测量方法。
由于绝缘材料的使用寿命随温度的升高而急剧下降,当电动机内部最热点的绕组温度超过绝缘材料的耐热温度时,将使绝缘材料热老化加剧、耐压强度降低,甚至造成电击穿或热击穿而使电动机寿命明显缩短。中小型电动机各部件温升限值如表3-14所示。

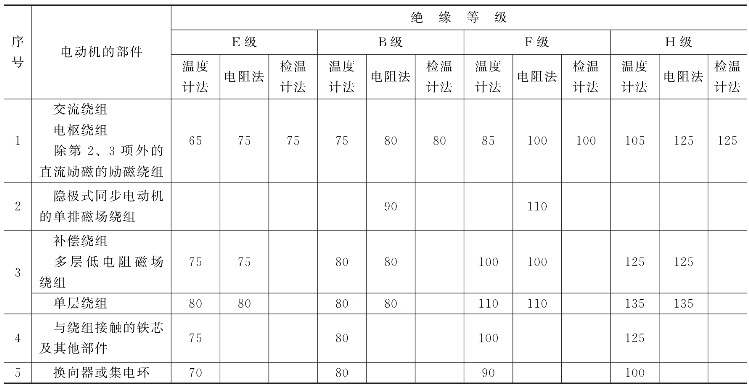

表3-14 中小型电动机各部件温升限值 (℃)
