电动机外壳的防护类型

电动机的外壳防护一般包括防止人体触及或接近机壳内带电及转动部件(光滑的旋转轴和类似部件除外),以及防止固体异物进入电动机的防护(即第1种防护)和防止电动机进水而引起有害影响的防护(即第2种防护)。

电动机外壳防护等级的标志是采用国际通用的标志系统,它由“国际防护”的缩写“IP”和两个阿拉伯数字组成。其第1位数字代表第1种防护(即防触及和固体进入)的等级;第2种数字代表第2种防护(防水进入)的等级,如只需单独标志一种防护型式的等级时,则可略去数字的位置而以X补充例如IPX3或IPX5等。对某些电动机产品有时还在数字后面加有附加字母,例如R、W等,其含义如下。

R——管道通风式电动机;

W——气候防护式电动机;

S——在静止状态下进行第二种防护型式试验的电动机;

N——在运转状态下进行第二种防护型式试验的电动机。

其中字母R和W应标在IP和两个数字之间,而字母S和M则标在两个数字之后,若没有标志字母S和M的,则表示该电动机在静止或运行状态下均要进行试验。此外,如符合某一防护等级的电动机外壳,即自然具备所有低于该防护等级的各级防护条件。(www.daowen.com)

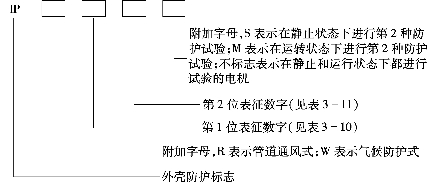

电动机的外壳防护等级代号规定如下:

第1位表征数字表示的防护等级如表3-10所示;第2位表征数字表示的防护等级如表3-11所示。

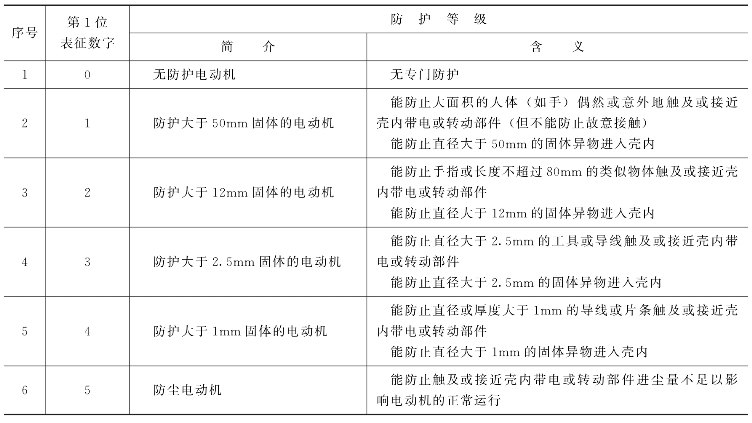

表3-10 第1位表征数字表示的电动机外壳防护等级

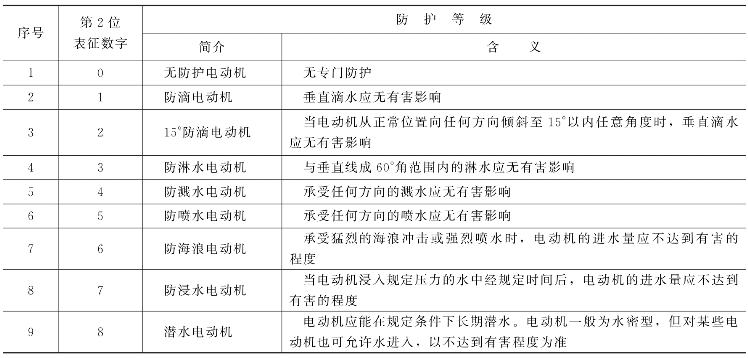

表3-11 第2位表征数字表示的电动机外壳防护等级
