主令控制器（也称主令开关）是用来频繁地按顺序操纵多个控制回路的主令电器。用它在控制系统中发号施令，再通过接触器来实现控制电动机的启动、制动、调速和反转，同时也可实现控制线路的联锁保护作用。一般，主令控制器多用于起重机、轧钢机等的操作控制。

在电力驱动装置控制系统中的主令控制器，均按照预定程序来分合动、静触点，以发布命令或实现与其他控制线路的联锁与转换。由于控制线路的容量一般都不大，因此主令控制器的触头也是按小电流进行设计的。

主令控制器按结构形式可分为凸轮调整式和凸轮非调整式两类。凸轮调整式主令控制器，其凸轮片上开有孔和槽，凸轮片的位置则能按预定的分合表进行任意调整。凸轮调整式主令控制器可以直接经减速器与被操控机械连接。当控制回路数比较多时，为缩短开关长度则可采用两组凸轮轴，两轴可直接或通过减速器进行连接。

凸轮非调整式主令控制器，则其凸轮不能进行调整，仅可按触头开合表作适当的排列组合安排。这种凸轮非调整式主令控制器适于组成联动控制台，用以实现对机械设备多点多位控制。

图2-29所示为LK1系列主令控制器的外形及结构，它主要由基座、转轴、静触头、动触头、凸轮鼓、操作手柄、面板支架及外护罩等组成。

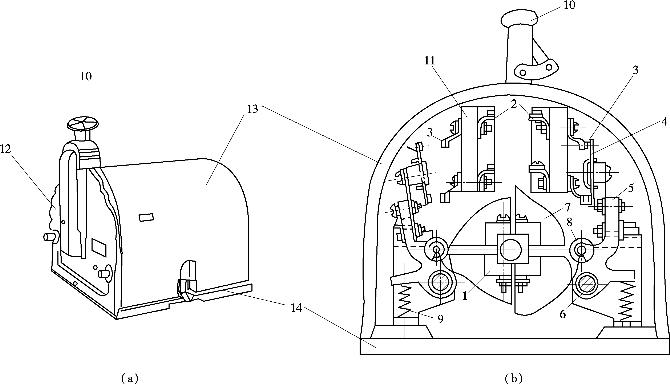

图2-29　LK1系列主令控制器的外形及结构

（a）外形；（b）结构
1—方形转轴；2—固定触头接线柱；3—静触头；4—动触头；5—动触头杠杆架；6—侧轴；7—凸轮块；8—小轮；9—复位弹簧；10—操作手柄；11—绝缘板；12—面板；13—外护罩；14—底座

通常按被控制电路的具体要求，主令控制器均被制成多种不同的触头工作位置图表，称为触头断合表，以方便需要时选用。表2-17所示即为LK1-12/90型主令控制器触头的断合情况。

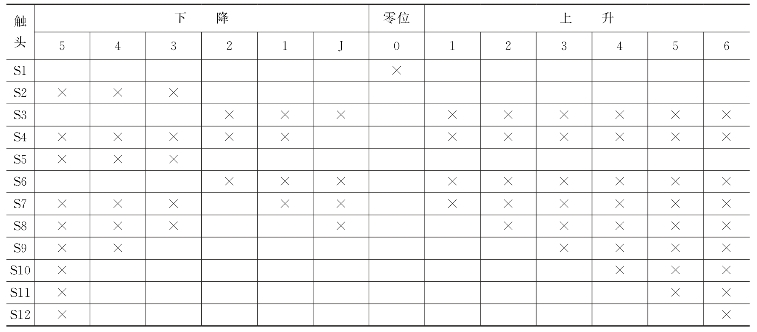

表2-17　LK1-12/90型主令控制器触头断合表

注　图中“×”表示触头闭合，空格表示触头断开。

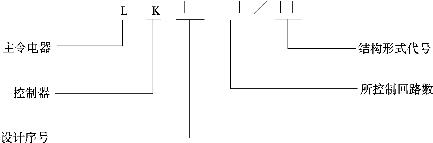

主令控制器型号含义如下：(www.daowen.com)

图2-30所示为主令控制器的电气图形符号。

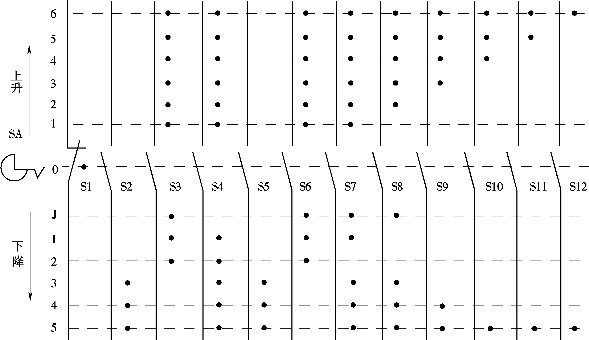

图2-30　主令控制器符号

“●”表示此位置此触头闭合，否则断开。

表2-18所示为LK1和LK14系列主令控制器技术数据。

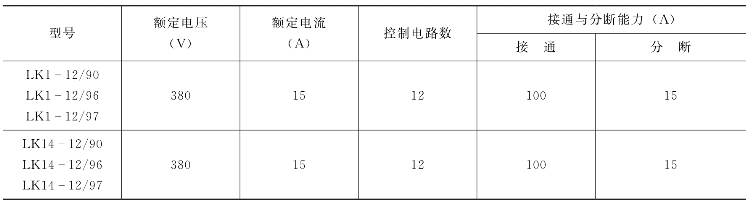

表2-18　LK1和LK14系列主令控制器技术数据

主令控制器的选用要点如下：

（1）按使用环境条件选用防护形式选择。

（2）按控制电源性质、控制支路数，额定电压及额定电流选择。

（3）按控制要求选用控制回路数及操作挡位选择。

（4）按操作方式选用凸轮调整式或非调整式选择。
