位置开关又称行程开关或限位开关。它是一种以机械行程直接驱动为输入信号的位置开关。该种开关利用生产设备中某些运动部件的机械位移去碰撞位置开关，以使其触头产生动作，从而将机械信号变为电信号，接通、断开或变换控制电路的指令，借以实现对机械、设备的电气控制要求。位置开关多数情况下被用来对机械运动的位置、行程进行限制，以使运动机械按规定的位置或行程进行自动停止、可逆运动、变速运动或者自动往返运动等。

1.用途和分类

位置开关的结构形式很多，不过基本上都是以某种位置开关元件为基础，装置不同的操作头并加以触头系统和外壳组成。操作头在接收到机械设备发出的动作指令信号后，即将其传递到触头系统，触头系统则将该指令信号通过本身的结构功能转变为电信号，输出到相关控制回路，使之迅速作出预定的必要反应。

位置开关按其动作与结构可分为按钮式（直动式）、旋转式（滚轮式）和微动式三种，其JLXK1系列行程开关外形如图2-25所示。

图2-25　JLXK1系列行程开关

（a）JLXK1311按钮式；（b）JLXK1111单轮旋转式；（c）JLXK1211双轮旋转式

（1）一般用途行程开关。主要用于机床、自动生产线和其他生产机械的限位及程序控制。

（2）起重设备行程开关。用于限制起重机及各种冶金辅助机械的行程。

2.电气图形符号和文字符号

位置开关的电气图形符号和文字符号如图2-26所示。

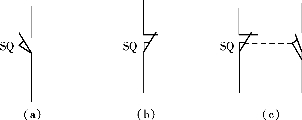

图2-26　位置开关的电气图形、文字符号

（a）常开触点；（b）常闭触点；（c）复合触点

3.微动式位置开关

微动式位置开关（下面简称微动开关）以其操作力小和操作行程短为特点，被广泛应用于机械、纺织、轻工、电子仪器等各种机械设备和家用电器之中，以作行程、位置和状态控制，信号转换、限位保护和连锁保护之用。微动开关是一种具有瞬时动作和微小行程的位置开关，它可以直接由某一定的力经过预定行程使触点达到速动，从而实现电路进行转换的灵敏开关。在某种意义上来说，微动开关也就是一种尺寸微小的位置开关。

4.位置开关的型号含义及技术数据

（1）位置开关的型号含义。

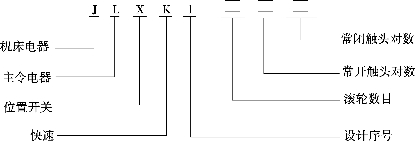

型号含义：

(www.daowen.com)

（2）LX19系列、LX22系列位置开关技术数据。LX19系列、LX22系列位置开关技术数据如表2-13和表2-14所示。

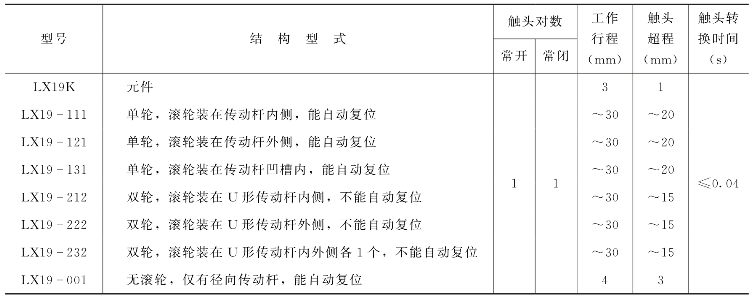

表2-13　LX19系列位置开关技术数据

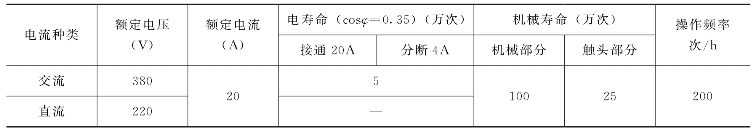

表2-14　LX22系列位置开关的技术性能

5.无触点位置开关

为适应更高的操作频率和提高工作可靠性及使用寿命，近年来在机床制造中逐步推广使用晶体管无触点位置开关（又称接近开关）。它具有当某种物体与其接近到一定距离时就发出动作信号的功能，以此去控制继电器或逻辑元件。无触点位置开关除用于行程控制和限位保护外，还可用作检测金属体的存在、高速定位、计数、测速、定位、变换运动方向、检测零部件尺寸、液面控制和作为无触点控制按钮应用等。该种开关具有工作可靠、使用寿命长、操作频率高和能够适应恶劣工作环境等优点。

晶体管无触点开关（接近开关）按工作原理可以分为高频振荡型、电磁感应型、永磁及磁敏元件型、电容型、光电型及超声波型，其中应用最多的为高频振荡型，它占全部接近开关产量的80%以上。该种开关的电路多种多样，但电路结构基本均由振荡、检测及晶体管输出等部分组成。其方框图如图2-27所示。

图2-27　无触点位置开关原理方框图

图2-28所示为LXJO无触点位置开关电路图。该开关的使用电流分交流127V、220V、380V及直流24V四种，可在电源电压（85～105）%UN范围内可靠地工作。

LXJ3系列及LXU系列接近开关和晶体管无触点行程开关技术数据如表2-15、表2-16所示。

图2-28　LXJO无触点位置开关电路图

表2-15　LX13系列接近开关技术数据

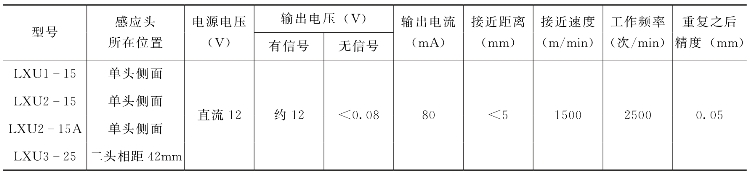

表2-16　LXU系列晶体管无触点行程开关技术数据

注　本开关应配戴JWY1直流稳压电源使用。
