万能转换开关（以下简称转换开关）在主令电器中作为电气控制线路的转换和配电设备的远距离控制，电气测量仪表的转换测量以及伺服电机、微电机的控制之用。

万能转换开关的触点数量众多，而且是采用层级式可拆卸装备的，根据需要可予以增减，并能任意排列组合成各种开闭状态，以适用于各种复杂控制线路，及转换为多种、多数量的线路。

转换开关也称组合开关，它实质上是一种特殊形式的刀开关，只是普通刀开关的操作手柄是在垂直于安装面的平面内向上或向下转动，而转换开关的操作手柄则是在平行于其安装面的平面内向左或向右转动而已。

转换开关由于具有多触头、多位置、体积小、性能可靠、操作方便、安装灵活等特点。多用在机床电气控制线路中作为电源的引入开关，也可以用作不频繁地接通和断开电路、换接电源和负载以及控制5kW及以下的小容量异步电动机的正反转和星三角启动。

转换开关按操作机构可分为无限位型和有限位型两种，其结构略有不同。

1.无限位型转换开关

无限位型转换开关手柄可以在360°范围内旋转，无固定方向、无定位限制。常用的是全国统一设计产品HZ10系列，其外形与结构如图2-22所示。它是由多节触片分层组合而成，故又称组合开关。

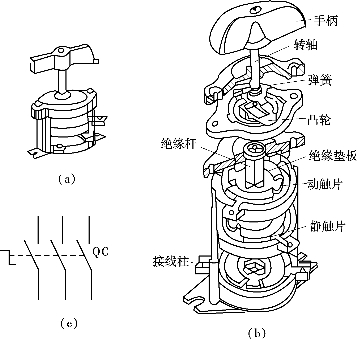

图2-22　HZ10-10/3型转换开关

（a）外形；（b）结构；（c）符号

由图中可以看出，开关的动触片和静触片分别装在数层成型的胶木绝缘垫板内，绝缘垫板可以一层一层地堆叠起来，最少的一层，最多的可达六层。通过选择不同类型的动触片，按照不同方式配置动触片和静触片，然后叠起来，可得到30余种接线方案，使用十分方便。

动触片由两片磷铜片或硬紫铜片与具有良好消弧性能的绝缘钢纸板铆合而成，它们一起套在附有手柄的方形绝缘转轴上，两个静触片则分置于胶木绝缘垫板边沿上的两个凹槽内。当方轴转动时，便带动动触片与静触片接触或分离，达到接通或分断电路的目的。

在转换开关的上部有导板、滑板、凸轮、扭簧及手柄等零件构成的操作机构。该机构由于采用了扭簧贮能，可使开关快速闭合或分断，能获得快速动作，从而提高开关的通断能力，使动静触片的分合速度与手柄旋转速度无关。

转换开关在电气原理图中的符号如图2-22（c）所示。

2.有限位型转换开关

有限位型转换开关也叫可逆转换开关或倒顺开关，它只能在90°范围内旋转，有定位限制，类似双掷开关那样，即所谓两位置转换类型。常用的为HZ3系列，其外形与结构如图2-23所示。

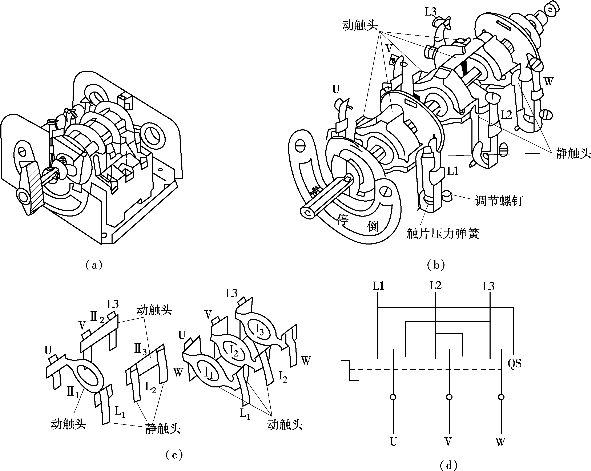

图2-23　HZ3-132型倒顺开关

（a）外形；（b）结构；（c）触头；（d）符号

HZ3-132型转换开关的手柄有倒、停、顺三个位置，手柄只能从“停”位置左转45°和右转45°。移去上盖可见两边各装有三个静触头，右边标符号L1、L2和W，左边标符号U、V和L3，如图2-23（b）所示。转轴上固定着六个不同形状的动触头，其中四个Ⅰ1、Ⅰ2、Ⅰ3、Ⅱ1是同一形状，余者Ⅱ2、Ⅱ3为另一种形状，如图2-23（c）所示。六个动触头分成两组，每组三个，其中Ⅰ1、Ⅰ2、Ⅰ3为一组，Ⅱ1、Ⅱ2、Ⅱ3为一组。两组动静头不同时与静触头接触。(www.daowen.com)

HZ3系列转换开关多用于控制小容量异步电动机的正、反转及双速异步电动机Δ/YY、Y/YY的变速切换。

转换开关是根据电源种类、电压等级、所需触头数、接线方式进行选用。应用转换开关控制异步电动机的启动、停止时，每小时的接通次数不超过15～20次，开关的额定电流也应选得略大一些，一般取电动机额定电流的1.5～2.5倍。用于电动机的正、反转控制时，应当在电动机完全停止转动后，方可允许反向启动，否则会烧坏开关触头或造成弧光短路事故。

HZ5、HZ10系列转换开关主要技术数据如表2-11所示。

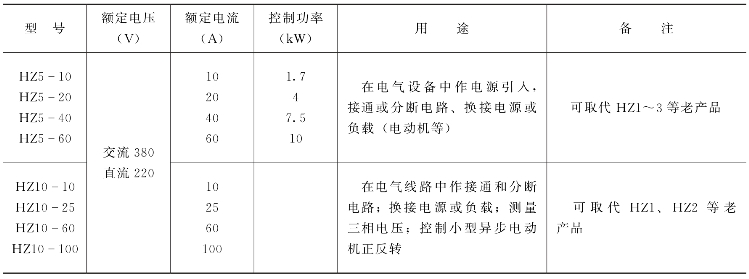

表2-11　常用组合开关主要技术数据

注 HZ10-10为单极时，其额定电流为6A，HZ10系列具有二极和三极。

HZ3系列转换开关的型式和用途如表2-12所示。

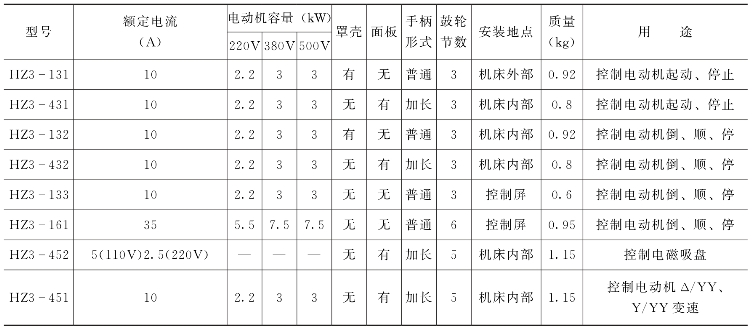

表2-12　HZ3系列组合开关的型式和用途

HZ3系列转换开关在电气原理图中的符号如图2-23（d）所示。

转换开关按手柄形式可分为旋钮、普通手柄、带定位可取出钥匙和带信号灯指示的等。

转换开关按定位形式可分为自复式和定位式。定位角分30°、45°、60°、90°等数种。它由具体系列规定。

3.电气图形符号和文字符号

万能转换开关（以LW5系列为例）的全型号如下所示：

万用转换开关的图形符号及文字符号如图2-24所示。图2-24（a）所示代表一路触点，而每一条竖点划线代表手柄位置，在一个位置上，哪一路接通，就在代表这个位置点划线上的触点下面用黑点“.”表示。图2-24（b）“×”符号表示触点闭合。

图2-24　万能转换开关

（a）电气图形及文字符号；（b）触点通断表
