按钮开关是一种以短时接通或断开小电流电路的电器，它不直接去控制主电路的通断，而在控制电路中发出“指令”去控制接触器、继电器、电磁启动器等电器，再由它们去控制主电路。按钮的触点，允许通过的电流很小，一般不超过5A。

按钮主要用于电磁启动器、接触器、继电器及其他电气控制线路中，作远距离控制之用，并可实现按钮之间的电气联锁。按钮的使用场合非常广泛，随着工业生产的需要，按钮的规格品种日益增多。驱动方式由原来的直接推压式，转化为旋转式、推压式、推拉式、杠杆式和带锁式（即用钥匙转动来开关电路，并在将钥匙抽走后开关不能随意动作，具有保密和安全功能）。传感接触部件也发展为平台、蘑菇头以及带操纵杆式等多种形式。带灯按钮也日益普遍地使用在各种系统中。另外，供计算机系统使用的则有弱电按钮等新品种。图2-21所示为部分按钮开关外形。

图2-21　部分按钮开关外形

1.按钮开关的类型

按钮开关根据用途和结构（表2-5中结构图）的不同，可分为动断按钮（停止按钮）、动合按钮（启动按钮）和动合动断组合按钮（复合按钮）。

（1）动合按钮：手指未按下时，触点是断开的，当手指按下时，触点3-4被接通，而手指放松后，按钮亦自动复位。

（2）动断按钮：手指未按下时，触点是闭合的，当手指按下时，触点1-2断开，而手指放松时，按钮借弹簧作用自动复位。

（3）复合按钮：手指未按下时，触点1-2是闭合的，3-4是断开的，当手指按下时，触点1-2断开，3-4闭合，而手指放松后，触点全部复位，3-4断开，1-2闭合。

2.按钮开关的图形及文字符号

按钮开关的图形及文字符号如表2-5所示。

表2-5　按钮的图形和文字符号

按钮常用中英文标牌名称对照如表2-6所示。

表2-6　常用中英文标牌名称对照

标牌符号含义如表2-7所示。

表2-7　标牌符号含义

按钮帽操动部分除常见的直上、直下的操动形式外，还有旋钮、自锁钮、钥匙钮等。旋钮分两位置、三位置、自复式三种。前两种在旋到某一位置后即锁住定位，后一种在旋到某一位置而撤去外力后，则自动恢复到原始位置。自锁式按钮在按下时由机械结构加以锁定，再次旋动或按下时始予以复位。钥匙式按钮只能用出厂随附的钥匙进行两位置操作，在动作至终止位置后，钥匙是否要拔出，可由用户选定。(www.daowen.com)

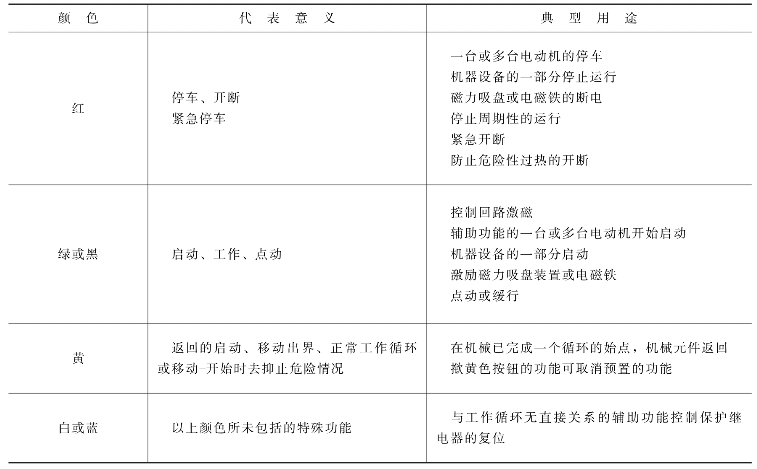

按钮颜色代表的意义如表2-8所示。

表2-8　按钮颜色代表的意义

带灯按钮的颜色含义如表2-9所示。

表2-9　带灯按钮的颜色含义

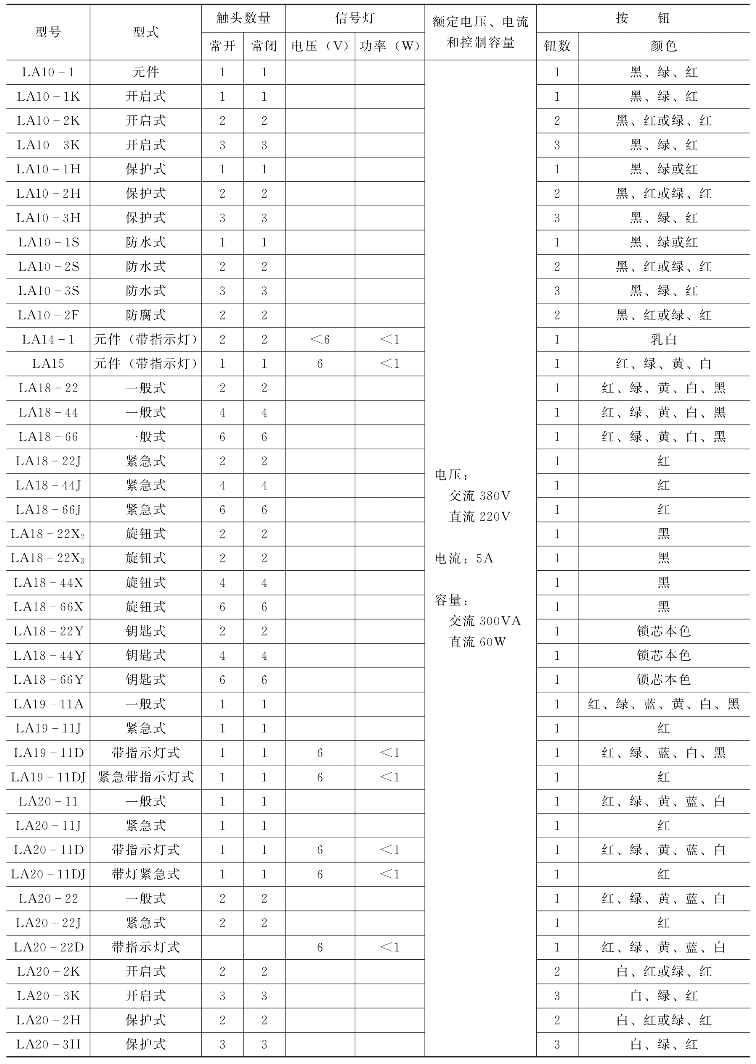

常用按钮开关的主要技术数据如表2-10所示。

表2-10　常用按钮的主要技术数据

3.按钮开关型号含义

型号意义：

结构形式代号含义

K—开启式；H—保护式；S—防火式；F—防腐式；

J—紧急式；X—旋钮式；Y—钥匙式；D—带指示灯式

按钮开关可根据下列要求进行选择。

（1）根据使用场合，选择按钮开关的种类，如开启式、保护式和防水式等。

（2）根据用途选用合适的形式，如一般式、旋钮式和紧急式等。

（3）根据控制回路的需要，确定不同的按钮数，如单联钮、双联钮和三联钮等。

（4）按工作状态指示和工作情况要求，选择按钮和指示灯的颜色。
