低压熔断器（FU）的功能与高压熔断器一样，不同的是它只能用于低压系统中起短路保护作用，有的低压熔断器则还具有过载保护功能。低压熔断器的种类很多，它有插入式、螺旋式、无填料密封式、有填料封闭管式等多种类型。

（一）RC1A系列瓷插式熔断器

RC1A系列瓷插式熔断器是一种半封闭插入式熔断器，其外形、结构如图2-15所示。

图2-15　RC1A系列瓷插式熔断器

1—熔丝；2—动触头；3—瓷盖；4—空腔；5—静触头；6—瓷体

该熔断器由瓷座、座盖、动触头、静触头及熔丝共五部分组成。瓷座由电工瓷烧制成，两端则固定着静触头，静触头与接线座实际成为一体，瓷座中间则为一空腔。瓷盖也是电工瓷制成的，动触头即固定在它的两端，中段有一突起部分，熔丝即沿该突起部分跨接在两个动触头上，瓷盖的突起部分与瓷座的空腔共同形成了一个灭弧室，容量较大的熔断器则还将在空腔中垫有熄弧用的石棉编织带。使用时，电源线与负载线可分别接于熔断器瓷座的接线座上，瓷盖动触头装上熔丝，将瓷盖合于瓷座上即可。

RC1A系列瓷插式熔断器结构简单、价格低廉及更换方便。该类熔断器一般作为低压电气设备的短路保护及一定程度上的过载保护，而使用于交流50Hz、额定电压380V、额定电流200A以下的低压线路末端或分支线路中。

（二）RL1系列螺旋式熔断器

RL1系列螺旋式熔断器，属于有填料封闭管式，其外形与结构如图2-16所示。

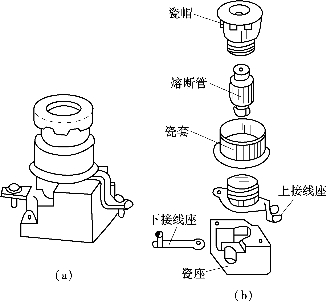

图2-16　RL1系列螺旋式熔断器(www.daowen.com)

（a）外形；（b）结构

该熔断器主要由瓷帽、熔断管、瓷套、上接线座、下接线座及瓷座等部分组合而成。

RL1系列螺旋管式熔断器的熔断管，是一个装有无热惯性熔丝的瓷管，在熔丝的周围充填着石英砂以作为熄灭电弧用。熔丝则焊在瓷管两端的金属盖上，其中一金属盖中央凹处有一个标有不同颜色的熔断指示器。而当熔丝熔断时，该指示器就被其反作用弹簧弹出自动脱落，显示熔丝已熔断，透过瓷帽上的圆形玻璃窗口即可清楚地看见，这时只需用同规格的熔断管予以更换即可。使用过程中应将熔断管有色点指示器的一端插入瓷帽中，然后再将瓷帽连同熔断管一起旋入瓷座内，以使熔丝通过瓷管上端金属盖与上接线座连通，瓷管下端金属盖则与下接线座连通。

在安装完毕正式使用时，按规定电源线应该接在下接线座，负载线则应接在下接线座。这样在更换熔断管时（旋出瓷帽），金属螺纹壳的上接线座便不会带电，因而能保证维修者的安全。

RL1系列螺旋式熔断器的分断能力较高，它体积小，安装面积小、更换熔体方便、安全可靠，并且熔丝熔断后会有明显信号指示。因而被广泛应用于配电屏、控制箱、机床设备及振动较大的场所，以作为短路和过载保护元件。

（三）RM10系列无填料封闭管式熔断器

RM10系列无填料封闭管式熔料器有很多类型，它们在结构上的区别主要是夹头及夹座的形状不同。图2-17所示为RM10系列无填料封闭管式熔断器。

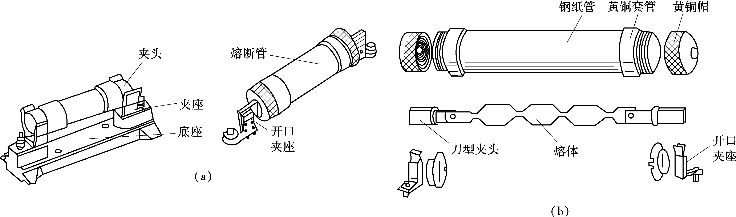

图2-17　RM10系列无填料封闭管式熔断器

（a）外形；（b）结构

低压熔断器的图形符号与高压熔断器的图形符号是完全相同的。
