低压刀开关结构及使用方法

低压刀开关(QK)有两种,一种不带灭弧罩,相当于高压隔离开关的功能,即只能在无负荷下操作,按隔离开关来使用;另一种则为带有简单的灭弧罩,能通断一定的负荷电流,其钢栅片灭弧罩能使负荷电流产生的电弧有效地熄灭,故此类开关也称为负荷开关。

(一)刀开关

刀开关是一种结构最简单并且应用最广泛的普通低压电器,图2-12所示即为刀开关的典型结构。从图中可以看出它由操作手柄、动触刀、静夹座、进线座、出线座和绝缘底板所组成。将手柄推动使动触刀插入静夹座中。

图2-12 刀开关典型结构

(二)铁壳开关

铁壳开关亦称封闭式负荷开关,该开关是在闸刀开关基础上改进设计的一种开关。其灭弧性能、通断能力、操作性能、安全防护性能等均比闸刀开关要优良,因其外壳多用铸铁或薄钢板冲压而成,故被称为铁壳开关。其外形结构如图2-13所示。

(www.daowen.com)

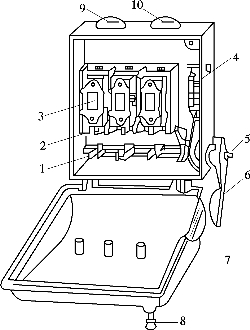

图2-13 HH系列铁壳开关结构

1—U形动触刀;2—静夹座;3—瓷插式熔断器;4—速断弹簧;5—转轴;6—操作手柄;7—开关盖;8—开关盖锁紧螺栓;9—进线孔;10—出线孔

铁壳开关主要由触头系统即动触刀和静夹座,操作机构包含手柄、转轴、速断弹簧,以及熔断器、灭弧装置和外壳等构成。

铁壳开关配用的熔断器当其额定电流为60A及以下者,采用瓷插或熔断器;而额定电流为100A及以上者,则选配无填料封闭管式熔断器。

刀开关在配电设备中常作为隔离电源用,因而也叫隔离器。当它处于闭合位置时电源被接通;而当其动静触点脱离接触(即分闸)时,电源则将切断。装有灭弧室的刀开关,即可用来切断带有负荷的电源。刀开关都装有操作手柄,该手柄则有装在开关中央部位的,也有装在开关侧面。

这类低压刀开关适用于交流50Hz,额定工作电压为交流380V、直流220V或440V,额定发热电流至1000A或更高数值。其图形符号则如图2-14所示。

图2-14 低压刀开关图形符号
