高压隔离开关（QS）的作用是隔离高压电源，以保证其他高压电气设备和线路的安全检修，它的结构特点如下。

（1）当开关断开后有明显可见的断开间隙，而且其断开间隙和相应绝缘都是足够可靠的。

（2）与断路器配合使用时应具有连锁机构，只有在断路器断开之后，才允许断开隔离开关。

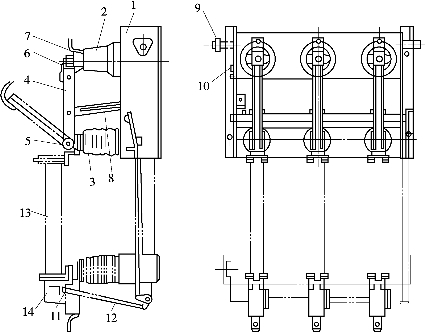

图2-4　FN3-10R和FN3-10RT型户内高压负荷开关结构

1—框架；2—上绝缘子；3—下绝缘子；4—刀闸；5—下触座；6—弧动触头；7—主静触头；8—绝缘拉杆；9—拐臂；10—接地螺钉；11—小拐臂；12—绝缘拉杆；13—熔断器；14—热脱扣器

(www.daowen.com)

图2-5　负荷开关图形符号

（3）与接地开关配合使用时，应具有机械或电气连锁，且必须是在隔离开关断开之后接地开关才能予以闭合。并且应保证其操作顺序准确无误，由于隔离开关没有设置专门的灭弧装置，因此绝对不允许带负荷操作。但它可用于断开小电流，如变压器空载电流不超过2A、电容电流不超过5A的空载线路，以及电压互感器和避雷器电路等。高压隔离开关按装置地点分，可以分为户内和户外两大类型，图2-6所示为V形户外隔离开关结构，图2-7则为隔离开关图形符号。

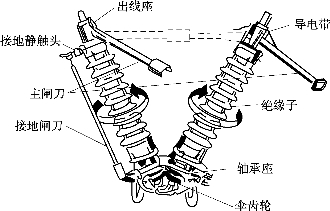

图2-6　V形户外隔离开关结构

图2-7　高压隔离开关图形符号
