电动机电气控制要求却不同于发电机,这是由于生产机械、设备及产品制造工艺等的多样性和复杂性,构成了对电动机拖动的多种多样、千差万别的控制要求。例如电动机电气控制中的点动、断续、连续控制,正转、反转、正反转控制,制动、调速、多速控制,全压、降压起动控制,位置、自动往返控制,顺序、多地控制,以及各种类型的保护控制、自动控制等。因此,交、直流电动机的电气控制线路可以说是形式多样、变化万千。

虽然电力拖动系统极其复杂多变,但如从整体方面去观察就可以看出,它一般均由以下几个部分组成,即电源、控制线路或控制设备、电动机、传动机构及工作机构,如图1-3所示。

图1-3 电力拖动系统框图

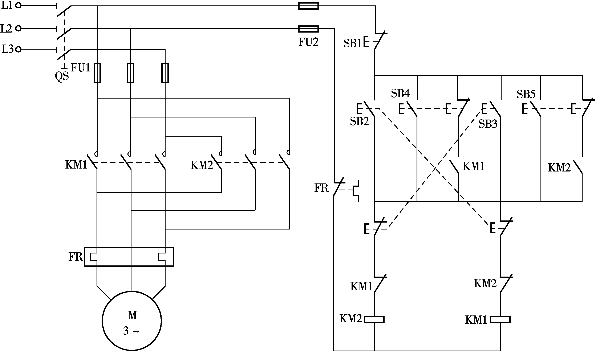

图1-4所示则为采用接触器与按钮双重连锁可逆运行控制线路,它是一种具有可逆点动、可逆运行的混合控制线路,能控制电动机正反向点动断续运行,以及正反向连续运行。线路还设置有双按钮和接辅触头的双重联锁机构,故而操作方便、工作可靠。从图中可以清楚地看出电源→控制设备→电动机的布局及相互联系。

图1-4 接触器与按钮双重连锁可逆运行控制线路

下面将简介图1-3电力拖动系统框图中几个组成部分的基本情况。

(一)电源

电源主要包括电力供电网或交、直流发电机。(www.daowen.com)

(二)控制设备

控制设备主要由开关、熔断器、接触器、电器及按钮等各种高、低压电器,按设计要求组成为电气控制线路或控制设备,用以实行对电动机安全、准确的运行控制。

(三)电动机

电动机包括交、直流各类型电动机,它是拖动生产机械或设备的原动机。交流电动机因具有结构简单、造价便宜、易于维护等诸多优点,使其在各类生产机械或设备中得到极广泛的应用;直流电动机则由于其良好的起动、制动及调速性能,并且能在宽广范围内进行平滑调速,因而在对调速性能要求较高的场合,直流电动机拖动仍占有十分重要的地位。

(四)传动机构

电动机与生产机械的工作机构之间作动力传递的装置,即称为传动机构,例如皮带、联轴器和减速箱等。

(五)工作机构

生产机械中直接进行生产加工的机械设备即为工作机构,也可以说工作机构就是电动机的负载。

现在电力拖动已成工农业实现电气化、自动化的必备手段,它对改善员工生产劳动条件、提高产品质量和提高生产效率等均有着极为重大的意义。
