万能分度头及其传动系统的作业测评

时间:2023-06-17 理论教育 版权反馈
【摘要】:万能分度头的传动系统如图8-3所示,用锁紧螺钉固定分度盘后,旋转手柄14,通过主动直齿轮3,从动直齿轮10,蜗杆5和蜗轮4传动,带动主轴9和工件一起旋转。图8-2 万能分度头1—手柄 2—分度盘 3—刻度盘 4—三爪自定心卡盘 5—挂轮组 6—锁紧螺钉 7—定位销使用分度头进行分度的方法有:直接分度、角度分度、简单分度和差动分度等。分度盘随分度头带有两块:第一块正面孔数依次为:24、25、28、30、34、37。

万能分度头及其传动系统的作业测评


(续)


知识链接

分度头的使用方法

分度头是铣床的附件,用来对工件等分和分度,精确度较高,使用方便。钳工常用它来完成中、小型工件的分度划线。

分度头的外形如图8-2所示,其中三爪自定心卡盘4用来安装需要分度的工件,挂轮组只是在需要差动分度的场合才安装。万能分度头的传动系统如图8-3所示,用锁紧螺钉固定分度盘后,旋转手柄14,通过主动直齿轮3,从动直齿轮10,蜗杆5和蜗轮4传动,带动主轴9和工件一起旋转。在需要差动分度时,可调整压紧螺母7和间隙螺钉6,使蜗杆5和蜗轮4脱离啮合,根据实际需要在挂轮输入轴11和主轴9间配置挂轮,完成手柄至主轴间的传动。

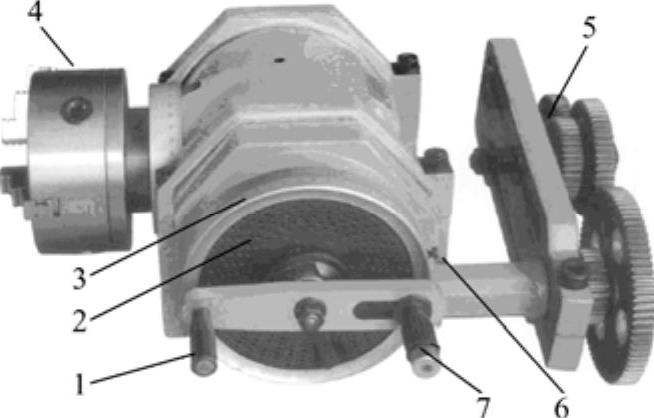

图8-2 万能分度头

1—手柄 2—分度盘 3—刻度盘 4—三爪自定心卡盘 5—挂轮组 6—锁紧螺钉 7—定位

使用分度头进行分度的方法有:直接分度、角度分度、简单分度和差动分度等。这里只介绍最常用的简单分度法。从以上所述万能分度头的传动原理可知,手柄转一圈,分度头主轴转1/40圈,相当于将工件40等分,若要将工件作z等分,则手柄的转数应为


当n不是整数时,可从分度盘中选合适的孔圈,然后根据孔圈数同时扩大或缩小的倍数来确定手柄应转的圈数。


图8-3 万能分度头的传动系统

1—定位销 2—分度盘 3—主动直齿轮Z=28 4—蜗轮Z=40 5—蜗杆 6—间隙螺钉 7—压紧螺母 8—蜗杆偏心套筒 9—主轴 10—从动直齿轮Z=28 11—挂轮输入轴 12—从动螺旋齿轮Z=17 13—主动螺旋齿轮Z=17 14—手柄

例如用分度头对工件进行36等分:(www.daowen.com)


在分数度盘中有孔数为9×6=54的孔圈,则


先将分度盘锁紧螺钉锁紧,再将定位销调整到54孔数的孔圈上,调整扇形拨叉含有6个孔距。此时转动手柄使定位销旋转一圈再转过6个孔距即可对工件进行36等分。

分度盘两面都有多行沿圆周均布的小孔,用于满足不同的分度要求。

分度盘随分度头带有两块:

第一块正面孔数依次为:24、25、28、30、34、37。

反面孔数依次为:38、39、41、42、43。

第二块正面孔数依次为:46、47、49、51、53、54。

反面孔数依次为:57、58、59、62、66。

实际操作时,可能会出现多个孔圈孔数都能使用的情况,这时应尽可能选用孔数较多的孔圈,因为孔数较多的孔圈离轴心较远,摇动较方便,精度也高。可以利用安装在分度盘前的分度叉帮助计数,避免每分度一次要数一次孔数。分度时分度手柄不应摇过应摇的孔数,否则须把手柄多退回些再正摇,以消除传动系统的间隙误差,保证划线的准确性。

正确精心地维护保养分度头是保持产品精度和延长使用期限的重要保证,正确的维护保养应做到:

1)对新购置的分度头,使用前必须将防锈油和一切污垢用干净的擦布浸以煤油擦洗干净。擦试时不要使煤油浸湿喷漆表面,以免损坏漆面。

2)在使用、安装搬运过程中,注意避免碰撞,严禁敲击。尤其注意对定位键块的保护。

3)使用中切勿随意调整有关精度,以免破坏原有精度。

4)及时对分度头的润滑点和挂轮进行润滑。
