曲面研磨的基本知识

1.内圆研具

内圆研具主要是固定式研磨棒和可调式研磨棒。

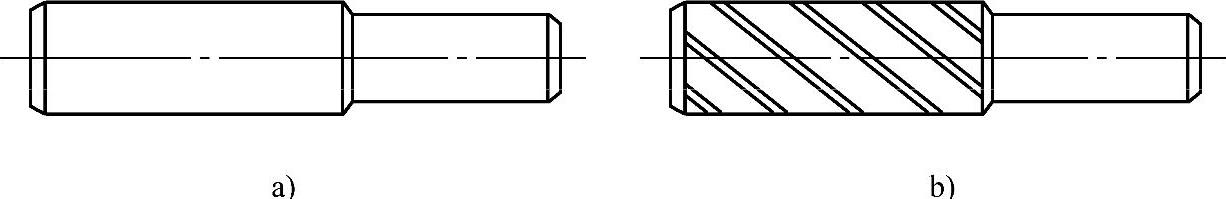

固定式研磨棒如图7-8所示,有固定式光滑研磨棒和固定式有槽研磨棒两种。前者用于精研,后者应用较广,其外圆上的浅槽可以用来存放研磨剂,槽的导程为直径的1/3~1/2,工作部分一般为孔长的1.5倍左右。固定式研磨棒需与被加工孔配合,且磨损后无法补偿,因此仅适用于单件小批生产或机械检修。


图7-8 固定式研磨棒

a)固定式光滑研磨棒 b)固定式有槽研磨棒

1—带锥度的心轴 2—调节螺母 3—研磨环 4—调节螺母

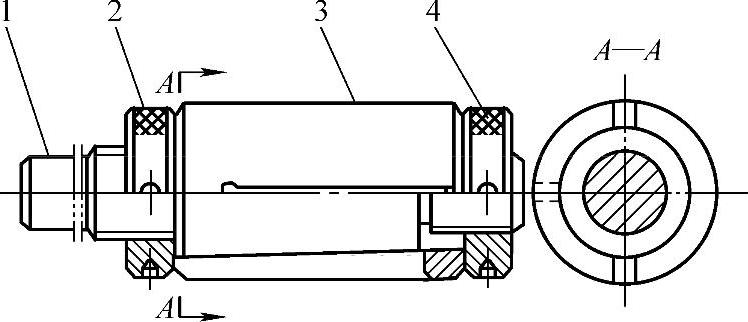

可调式研磨棒如图7-9所示。开槽的研磨环安装在带锥度的心轴上,通过调整两个调节螺母的位置,可以使研磨环在心轴上被撑开,放大研磨棒直径,使研磨棒的磨损在一定范围内得到补偿。可调式研磨棒可重复使用,但结构复杂,成本较高,适用于批量生产。(www.daowen.com)


图7-9 可调式研磨棒

2.外圆研具

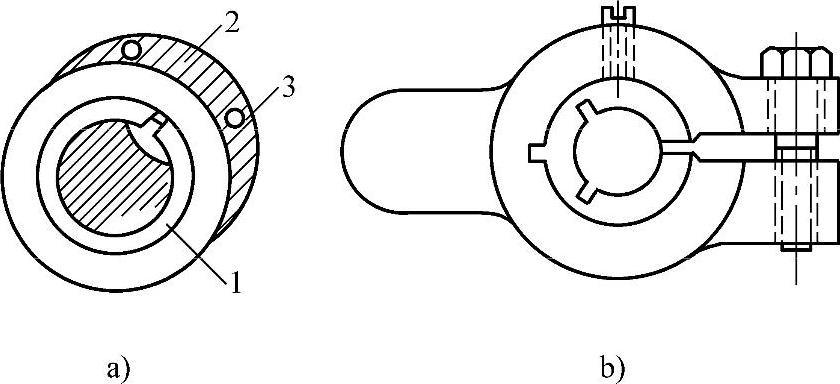

研磨环是用来研磨外圆柱面的外圆研具。图7-10所示为两种常用的可调式研磨环,图7-10a所示研磨环由带开口槽的调节圈1、外圈2和调节螺钉3组成,调节圈1是直接参与研磨的部分,当其被磨损内径变大时,可拧紧外圈2上的调节螺钉3调整其内径,以保证研磨正常进行;图7-10b所示研磨环则可直接通过调节其右侧的螺栓来改变研磨环的内径。研磨环的长度一般为内径的1~2倍。


图7-10 研磨环

1—调节圈 2—外圈 3—调节螺钉
