1.准备工作

在下料前，应完成如下准备工作：

1）仔细审阅加工图样，了解薄板件各部分尺寸。

2）准备金属直尺、卷尺等测量工具和划针等划线工具。

3）准备锯弓等切割工具，对于大型薄板件的下料，可以使用剪板机。

2.计算毛坯尺寸

（1）把手 如图5-8所示，整个把手的总长可划分为9段，其中第2、4、6和8段为圆弧，需要计算其中性层的长度。

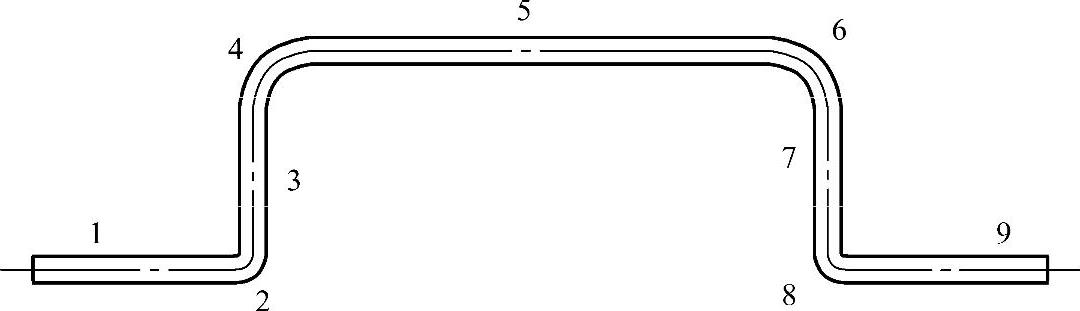

图5-8 把手长度的划分

如前所述，第2段圆弧中性层的长度可按经验公式确定：l₂=0.5t=0.5×3mm=1.5mm(www.daowen.com)

第4段圆弧中性层的长度：

r/t=5/3≈2，查表5-3得x₀=0.37，则

第8和第6段圆弧中性层的长度分别与第2和第4段圆弧中性层的长度相等，因此把手坯料的总长度为：

L=l₁+1₂+1₃+1₄+1₅+1₆+1₇+1₈+1₉

■=（20+1.5+17+9.6+44+9.6+17+1.5+20）mm=140.2mm

由图5-4可知把手坯料的宽度为20mm。

（2）盒盖的尺寸盒盖需要分别计算出其长和宽的尺寸，计算方法与把手类似，这里不再详述。经过计算可得盒盖坯料的长为261mm，宽为211mm。

（3）下料在3mm厚的钢板上划出两个长140.2mm，宽为20mm的矩形和一个长为261mm，宽为211mm的矩形，利用锯割的方法下料。
