如何安装和使用百分表

百分表是利用机械传动机构,把测头的直线移动转变为指针的旋转运动而进行精密测量和读数的一种量仪。主要用于找正工件的安装位置,检验表面形状和相互位置精度,以及对零件的尺寸进行相对测量等。

1.百分表的读数原理

常见的百分表如图2-27所示,当测头4与工件表面接触并与工件发生相对移动时,测杆5会随着工件表面的变化而在套筒6内上下移动,通过百分表内部的齿轮齿条传动,将测杆5的直线移动变成了长指针1和短指针2的转动。测杆5上下移动1mm,则长指针转动一整圈,短指针转动一格。即短指针刻度的一格表示工件表面高度变化了1mm;而长指针的刻度盘3上的刻线把圆周分为100等份,即每格表示工件表面高度变化了0.01mm。

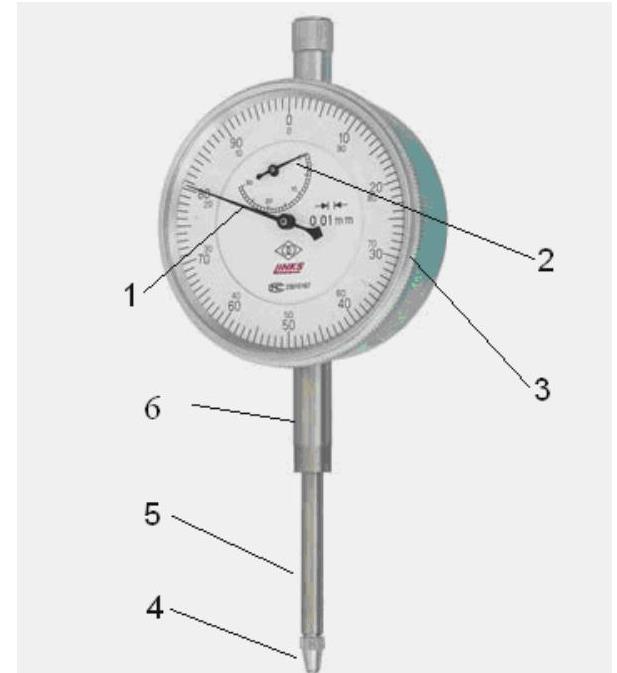

图2-27 百分表

1—长指针 2—短指针 3—刻度盘 4—测头 5—测杆 6—套筒

因此,百分表的读数方法是:先读短指针转过的刻度数,即整毫米数;再读长指针转过的刻度数,即毫米小数;最后将两个读数相加,即得工件表面高度的变化值。

2.百分表的使用方法

百分表使用前,应检查测杆活动的灵活性。即轻轻推动测杆时,测杆在套筒内的移动要灵活,且每次放松后,指针能回复到原来的刻度位置。然后把它固定在可靠的表架上,如图2-28所示。表架要安放平稳,免得测量结果不准确或摔坏百分表。注意用夹持百分表的套筒来固定百分表时,夹紧力不要过大,以免因套筒变形而使测量杆活动不灵活。

下面通过利用百分表测量圆度说明百分表的使用方法:如图2-29所示,将轴支承在专用的支架上,百分表装在表架上后放在支架的基座上。调整表架,让百分表的测头与轴外圆接触,并施加一定的预压力(让长指针旋转几圈即可),旋转刻度盘让长指针指向零位,即可开始测量。

转动圆轴,同时观察百分表的指针变化情况,指针顺时针旋转,说明外圆表面升高,逆时针转动,说明外圆表面降低。记下百分表的最大读数和最小读数,二者之差即为轴在该处的径向圆跳动。(www.daowen.com)

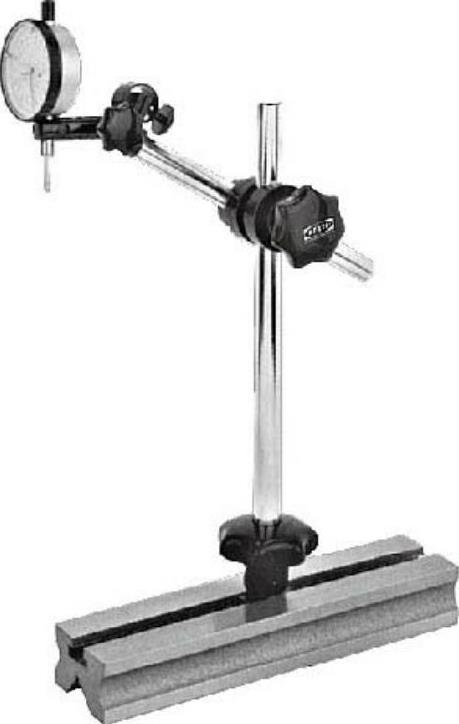

图2-28 固定百分表

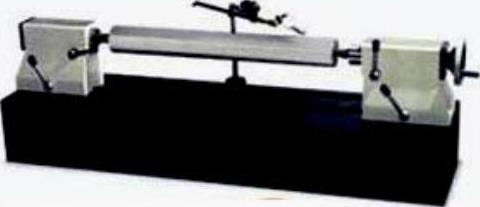

图2-29 利用百分表测量圆跳动

3.注意事项

百分表是精密测量仪器,不能用来测量表面粗糙或有显著凹凸不平的零件。使用百分表时应注意:

1)不要使测杆的行程超过它的测量范围;

2)不要使测头突然撞在零件上;

3)不要使百分表受到剧烈的振动和撞击,亦不要把零件强迫推入测头下。
