水平仪的结构和使用方法

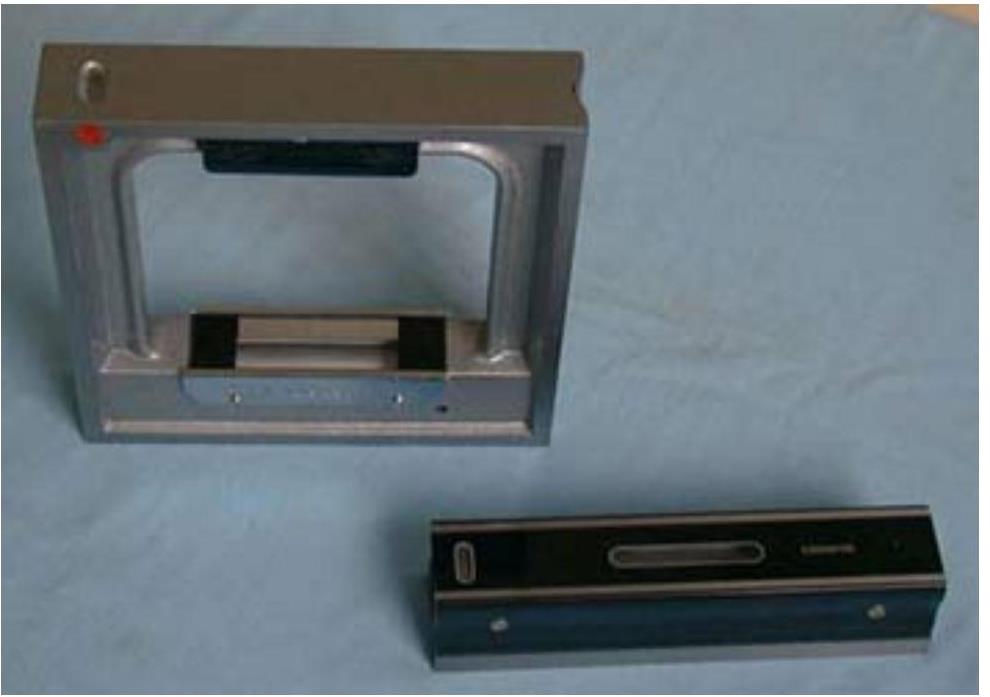

水平仪钳工在机器安装和修理中用到的最基本的一种检验工具,常见的水平仪有条形水平仪和框式水平仪两种类型,如图2-24所示。条形水平仪主要用来检验平面对水平位置的偏差;框式水平仪四周测量面精度很高且互相垂直,因此它不仅能检验平面对水平位置的偏差,还可以检验平面对坚直位置的偏差。


图2-24 常见的水平仪

水平仪主要由测量基面用的金属主体、读数用的主水准器和定位用的横水准组成。水平仪的测量基面上开有V形槽,便于将水平仪放置在圆柱表面上或机床导轨上进行检验。

水平仪在测量中是以水平仪的主水泡或横水泡的偏移情况来表示被测量面倾斜程度的,水准泡的位置以玻璃管上的刻度线来衡量。当水准泡位于玻璃管上刻度线的中间,如图2-25a所示,说明被测工件表面处于水平位置;当水准泡位于玻璃管刻度线左边或右边时,说明被测工件表面向左或向右倾斜,如图2-25b、c所示。

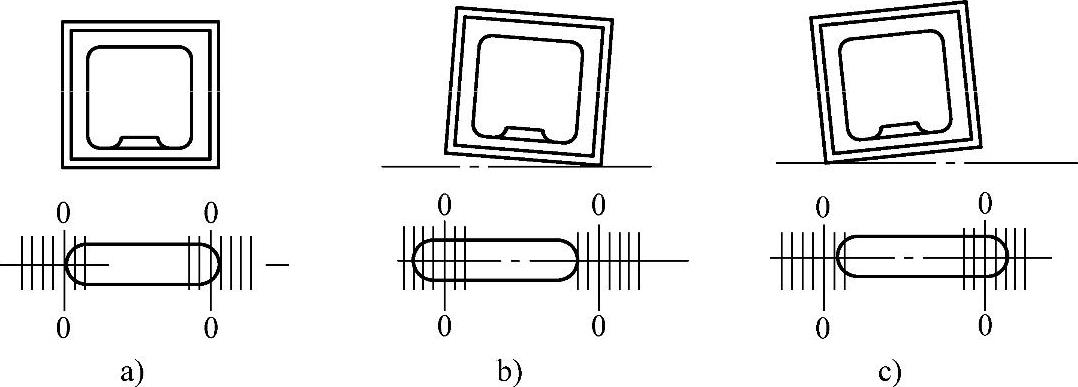

图2-25 主水准泡的位置

水平仪的刻度值,是气泡移动1格时的倾斜度,以mm/m为单位。如一读数为978-7-111-32020-3-Chapter02-28.jpg的水平仪,将其放在1m长的平尺上,在右端垫上0.02mm高度,平尺便倾斜一个角度,这时主水泡的移动距离正好为一个刻度,如图2-26所示。(www.daowen.com)

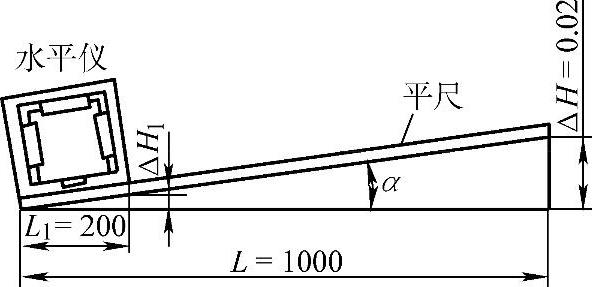

图2-26 水平仪工作原理

此时平尺倾斜的角度为


即水平仪的主水泡每向一侧移动一格,水平仪倾斜的角度为4"。

水平仪是一种精密检验工具、使用中要注意轻拿轻放,不要碰撞。检验时,要先把水平仪测量面及零件表面擦拭干净后,再安放水平仪;使用时必须与热源和风源隔绝,避免温度变化使测量产生误差;每次用完后,要涂上防锈油,放在专用的盒内保存。
