1.直角尺的种类与结构

直角尺又可简称为角尺,用于测量平面度或垂直度,或作为测量基准使用。按其结构划分,可分为整体式和装配式两种;按其形式划分,可分为矩形角尺、刀口形角尺、宽座角尺、圆柱角尺;按其材质划分,可分为钢制角尺和铸铁角尺,铸铁角尺又分研磨和刮研两种。

宽座角尺是钳工使用最广的一种直角尺,如图2-15b、c所示,由长边H和短边L组成,它们的测量面互相垂直成90º,α为外角,β为内角,都可作测量使用。

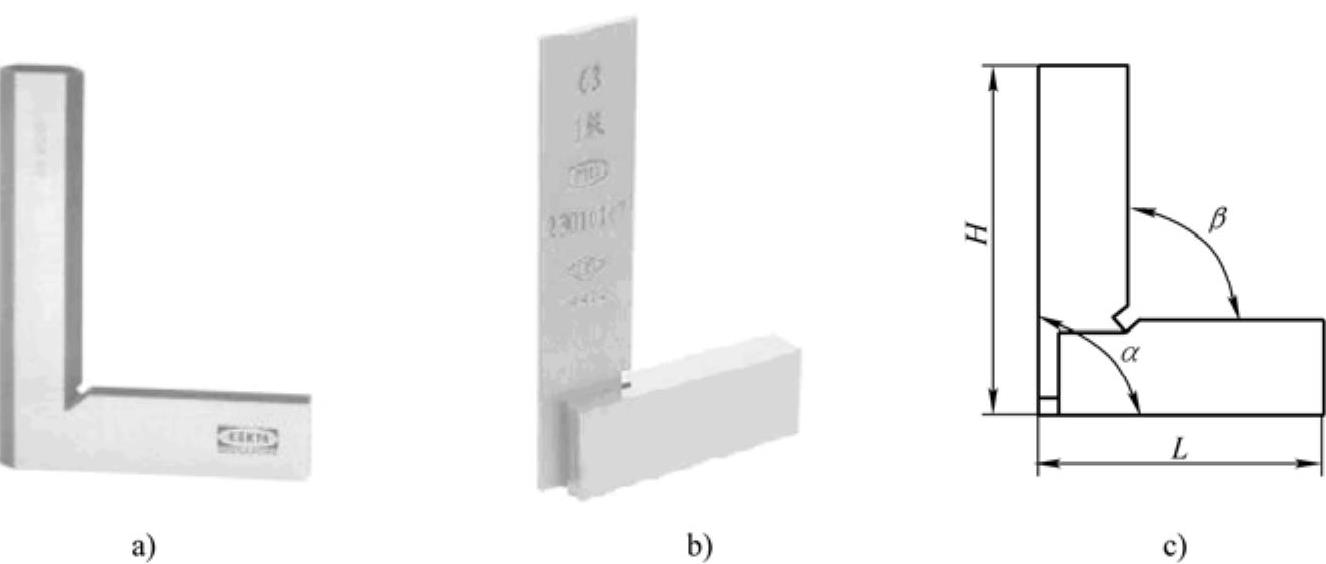

图2-15 直角尺

a)刀口角尺 b)宽座角尺

2.直角尺的使用方法

使用角尺前要擦净工件的基准面和被测表面,以及角尺的支承面和测量面。测量时,慢慢地将角尺靠在被测件的被测部位上,避免角尺的任何部位与被测件碰撞,让角尺的支承面和测量面与被测工件的基准面和被测表面稳定的接触在一起,如图2-16所示。

放好角尺后观察角尺的测量面与工件的被测表面的接触部位有无光线透过,可能会出现以下情况:

1)无光:说明被测表面的平面度好,且与基面垂直。(www.daowen.com)

2)两边无光,中间有少许光线透过:说明被测表面与基面垂直,但平面度较差,两边高中间低。

3)上端有光(如图2-17a):β<90º。

4)下端有光(如图2-17b):β>90º。

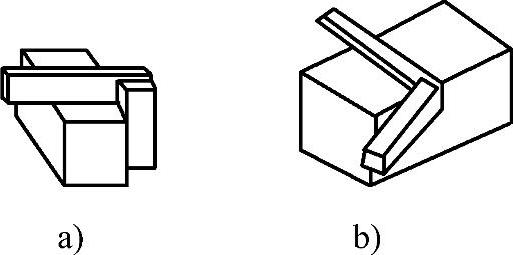

图2-16 直角尺测量方法

a)正确 b)错误

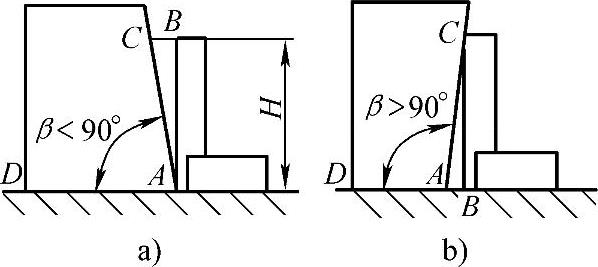

图2-17 利用直角尺检测角度
