1.千分尺的种类与结构

千分尺是应用螺旋传动原理制成的一种精密量具，故又称螺旋测微器。它的测量灵敏度和精度比游标卡尺高，适用于测量精度要求较高的工件。它的测量范围包括：0～25mm、25～50mm、50～75mm、75～100mm、100～125mm等。千分尺的测量精度有0级和1级两种，其中0级精度最高，1级次之。一般千分尺的示值误差为±0.01mm。

千分尺按用途分为外径千分尺、内径千分尺、测深千分尺等，如图2-8～图2-10所示，其结构和读数原理基本相同。

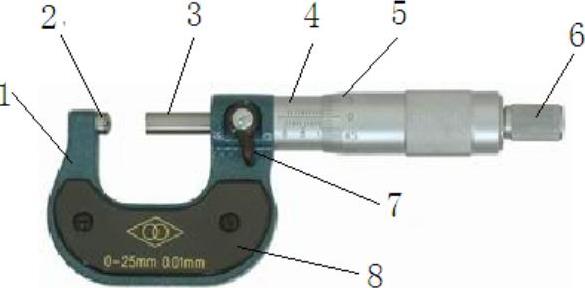

图2-8 外径千分尺的结构

1—尺架 2—固定测砧 3—测微螺杆 4—固定套管 5—微分套筒 6—螺钉 7—锁紧手柄 8—隔热板

图2-9 内径千分尺

图2-10 测深千分尺

2.千分尺的刻线原理和读数方法

（1）千分尺的刻线原理固定套管上的刻线包括整毫米刻线（1格=1mm）和半毫米刻线（1格=0.5mm）；测微螺杆的螺距P=0.5mm，即当微分筒转一周，测微螺杆移动0.5mm；微分筒将一周分为50格，所以微分筒每转一格，测微螺杆移动0.5mm/50=0.01mm，也就是说千分尺的分度值为0.01mm。

（2）千分尺的读数方法

1）读出整毫米数和半毫米数：观察微分筒断面前的固定套筒刻线，读出整毫米数和半毫米数，读数时要特别注意不要漏读了半毫米刻线。(www.daowen.com)

2）读小数：看微分筒上某一刻线是否与固定套筒上的基线对齐，记下该刻线前的微分筒上的读数，然后查该刻线与微分筒上的读数所示刻线间的格数，则

微分筒上应读的小数=刻线前的微分筒上的读数+格数×0.01mm。

3）读估计值：如微分筒上的刻线没有与固定导管上的基线对齐，则测量者应将微分筒上的小格分为10份，估计出在第几份处与固定套筒上的基线对齐，记下该估计值作为小数点后千分位上的值。

4）读测量值：测量值=整毫米数或半毫米数+小数部分+估计值。

图2-11 千分尺的读数方法

如图2-11a所示，整毫米数为12，小数部分为28，估计值为0，所以该测量值为12.280mm；按照同样的方法可读出图2-11b所示的测量值为38.710mm，注意固定套筒上的半毫米线已露了出来，应在整毫米数38后加上0.5mm，然后再读微分筒上的小数和估计值。

3.注意事项

1）在实际操作过程中，必须根据被测尺寸的大小正确选择千分尺的规格，测量前，先将千分尺的两测头擦拭干净再进行零位校对。

2）测量时应手握隔热装置，而尽量少接触尺架的金属部分，防止手温使尺架膨胀引起微小的误差。

3）当测量两平面间的尺寸时，应在两平面间取多点测量。

4）使用千分尺测量时可先转动微分筒，当测微螺杆即将接触工件表面时，再转动棘轮微量调整，以保证适当的测量力。当测微螺杆与测砧已将待测物卡住或旋紧锁紧装置的情况下，决不能强行转动旋钮。

5）使用过程中应对千分尺轻拿轻放，不能用其去敲击工件。使用完毕后，将千分尺擦拭干净，锁紧螺母松开，测量面稍微错开1～2mm，放入盒中保存，如长期不使用，应在其表面涂油后再保存。
