卡钳是钳工常用的测量辅助工具，当工件上某些结构不易直接测量时，常用卡钳先卡取尺寸，然后用测量工具测量卡爪间的距离来间接测量工件的结构尺寸。根据被测量尺寸性质的不同，卡钳可分为内卡钳和外卡钳，如图2-2所示。外卡钳用于测量外径尺寸，如零件的厚度、宽度和外径等；内卡钳用于测量内径尺寸，如孔径及沟槽宽等。

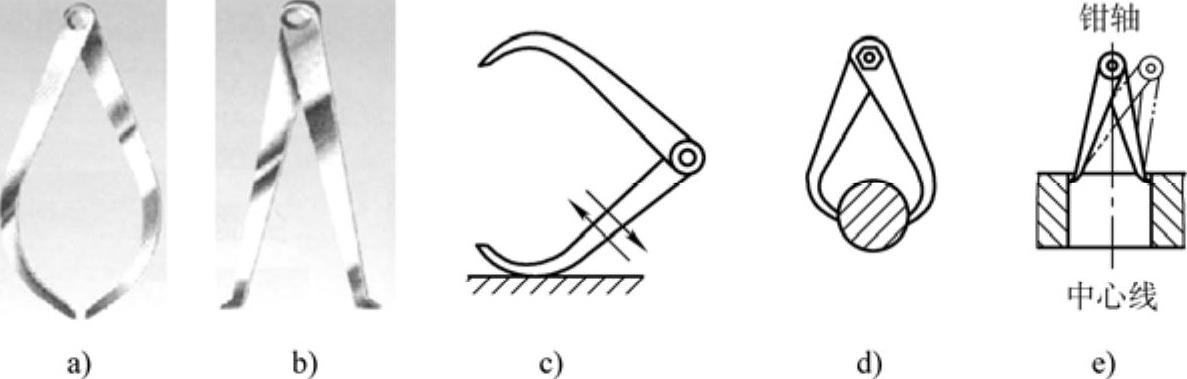

图2-2 卡钳

a）内卡钳 b）外卡钳 c）卡钳的调整 d）卡取外径 e）卡取内径

卡钳一般采用工具钢或不锈钢铆接而成，其连接处较紧，相互转动困难，能够可靠地保证卡爪保持卡取的尺寸，但也造成了卡取尺寸时调整卡爪角度的难度。一般用两手分别握住一个卡爪先大致调整，当卡爪末端接近要卡取的部位时，握住卡钳其中一个卡爪，在钳台上轻轻敲击另一个卡爪作细微调整，如图2-2c所示。

利用卡钳和金属直尺相互配合，可测量工件上各种不易直接测量的尺寸，如表2-1所示。

使用卡钳时应注意：

1）使用卡钳时应注意保护钳口，因为两钳口是工作面，不能损伤。

2）调节卡钳的开度时，应轻敲卡脚，对卡取尺寸进行细微调节，不应敲击钳口。(www.daowen.com)

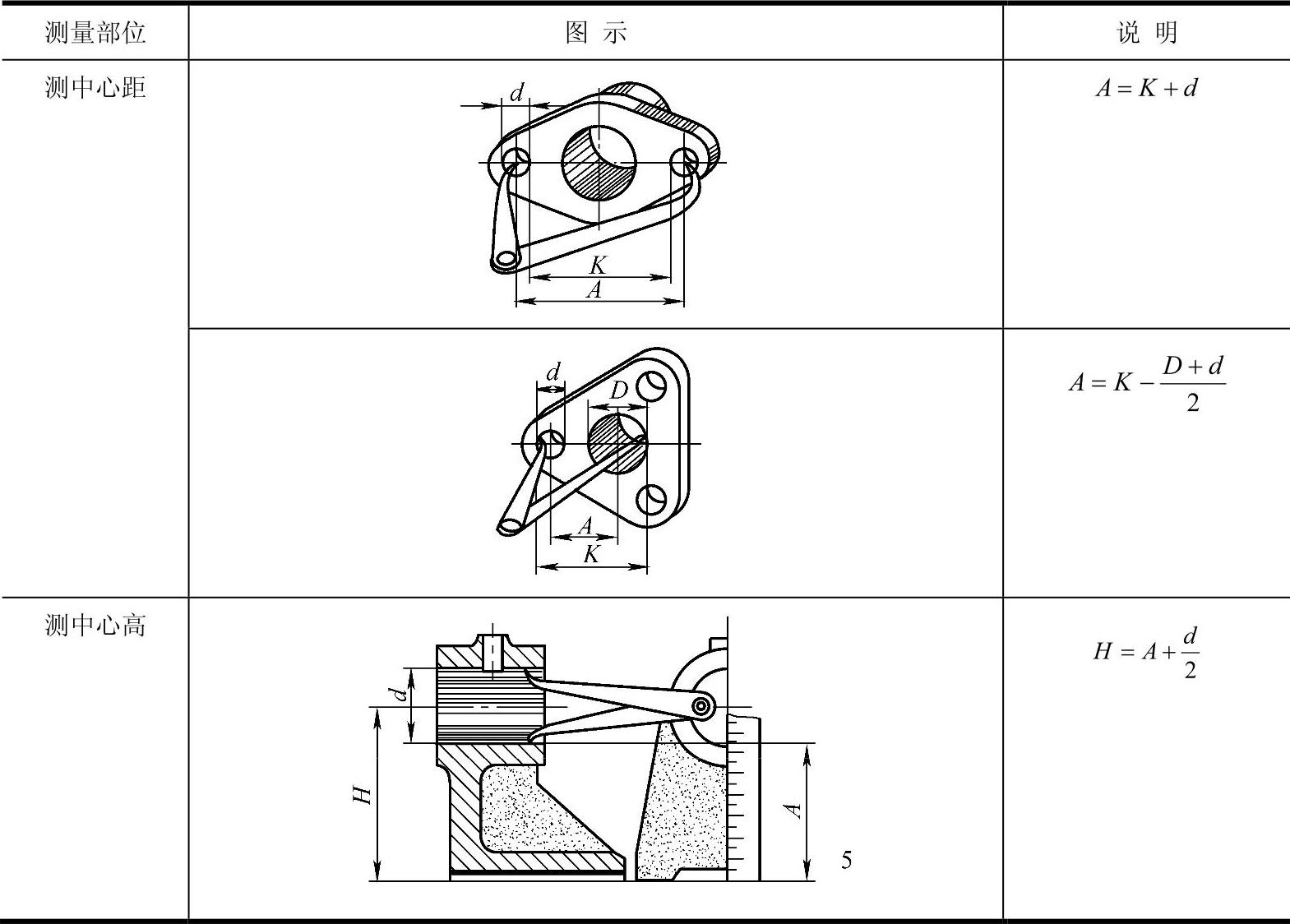

表2-1 卡钳与金属直尺配合测量尺寸

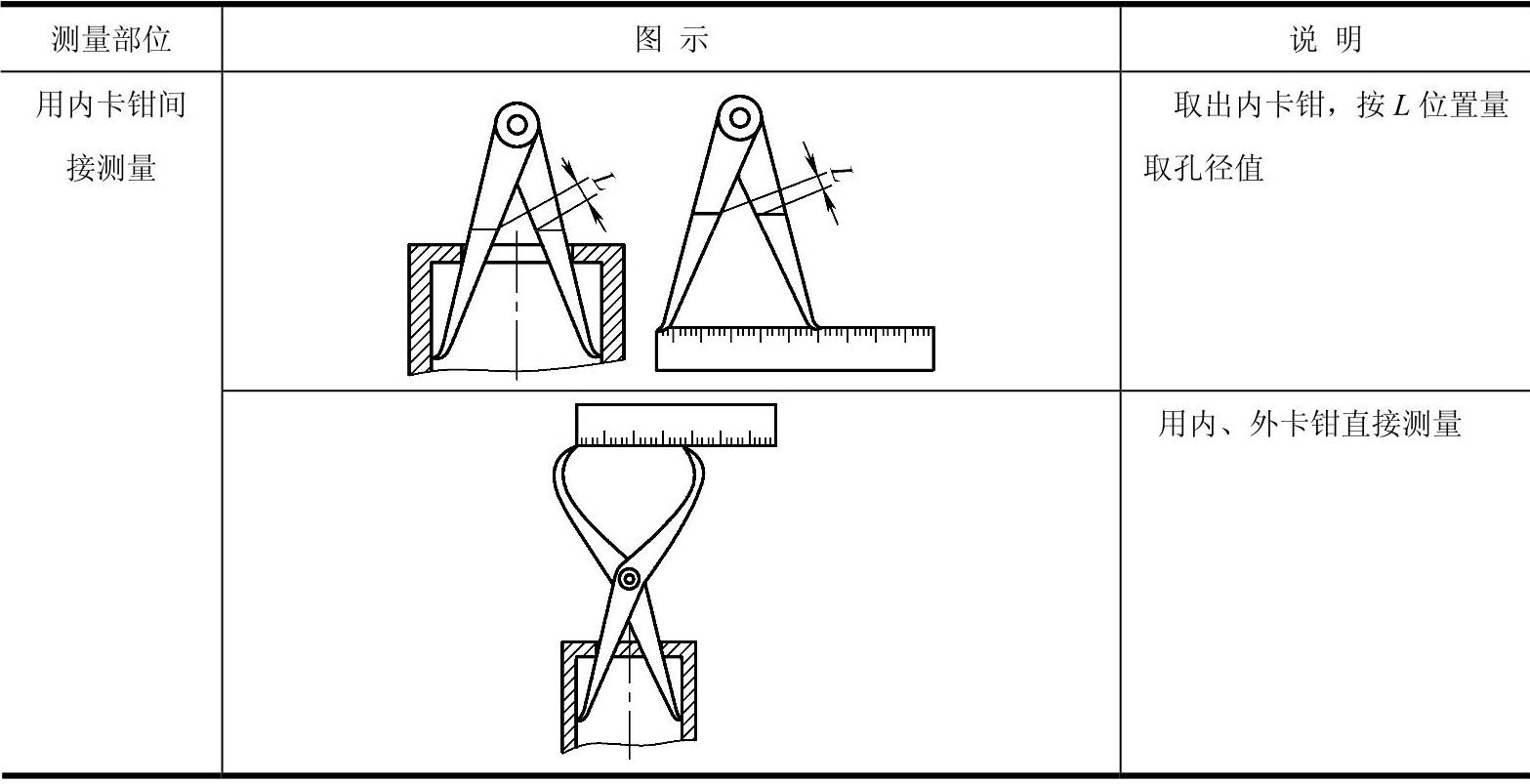

（续）

3）测量零件时，卡钳必须放正，如图2-2d、e所示，不能将外卡钳用力压下，也不能把内卡钳用力塞入孔或沟槽内，否则将会使卡钳两脚扭动，得不到准确尺寸。

4）不能在旋转的工件上去卡取尺寸，因为会使钳口磨损，不易测出正确尺寸，甚至会引发事故。

5）定好尺寸的卡钳，应及时测量。
