1.钳工工作台

钳工工作台又叫钳台、钳桌，用来安装台虎钳、放置工具和工件等，多为木制或钢制，如图l-1所示。其高度一般为800～900mm，装上台虎钳后以钳口高度恰好与肘齐平为宜，即肘放在台虎钳最高点半握拳，拳刚好抵下颌，以确保操作者工作时的高度比较合适。其长度和宽度可随工作内容而定。

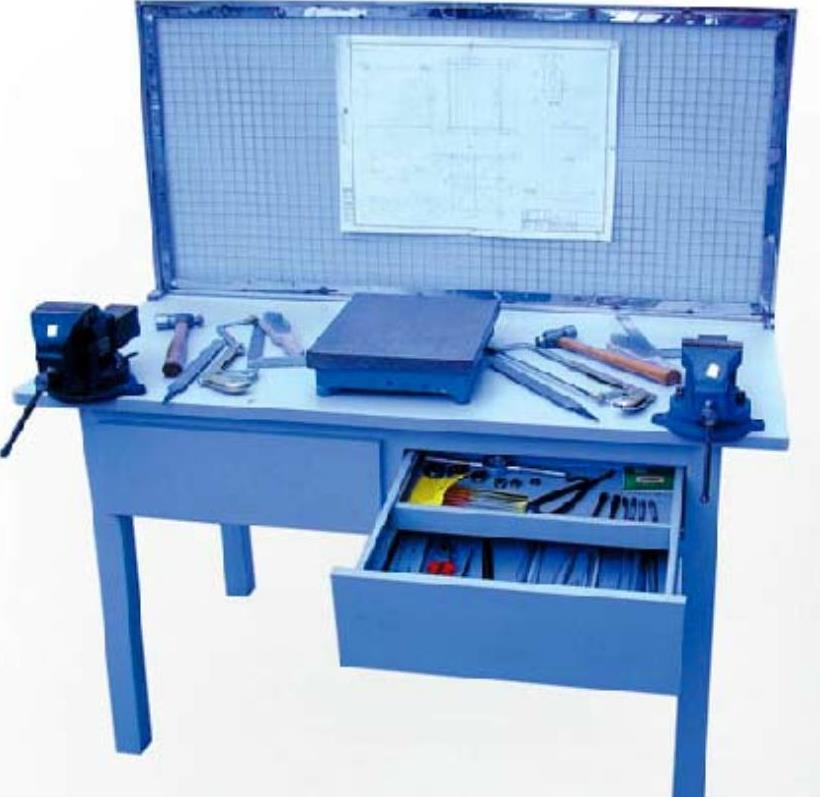

图1-1 钳工工作台

2.台虎钳

台虎钳又称台钳、台虎钳，是钳工最常用的夹持工件的通用夹具，有固定式和回转式两种，如图1-2所示。其规格用钳口的宽度来表示，常用的有100mm、125mm和150mm等。台虎钳工作原理如图1-2b所示：其活动钳身1与固定钳身2作滑动配合，活动钳身1上装有丝杠8，固定钳身2上装有丝杠螺母3，旋转手柄7可以带动丝杠8一同旋转，使活动钳身1相对于固定钳身2作轴向移动，夹紧或放松工件。在固定钳身2和活动钳身1上，用螺钉固定安装有经过热处理淬硬的钢制钳口，钳口的工作面上带有交叉网纹，使工件夹紧后不易滑动。固定式台虎钳其固定钳身直接安装在钳台上，而回转式台虎钳其固定钳身2安装在一个转座5上，并能绕转座5的轴心转动，当转到所需位置时，扳动锁紧手柄4旋紧锁紧螺钉，使固定钳身2锁紧。转座5上有三个螺栓孔，用来与钳台固定。

3.砂轮机

砂轮机是用来刃磨各种刀具和工具（如錾子、钻头、刮刀、样冲、划针等）的常用设备。砂轮机由基座、砂轮、电动机（或其他动力源）、托架、防护罩和给水器等所组成，如图1-3所示。砂轮设置于基座的顶面，基座内部具有供容置动力源的空间，动力源传动至减速器，减速器具有一穿出基座顶面的传动轴供安装砂轮。

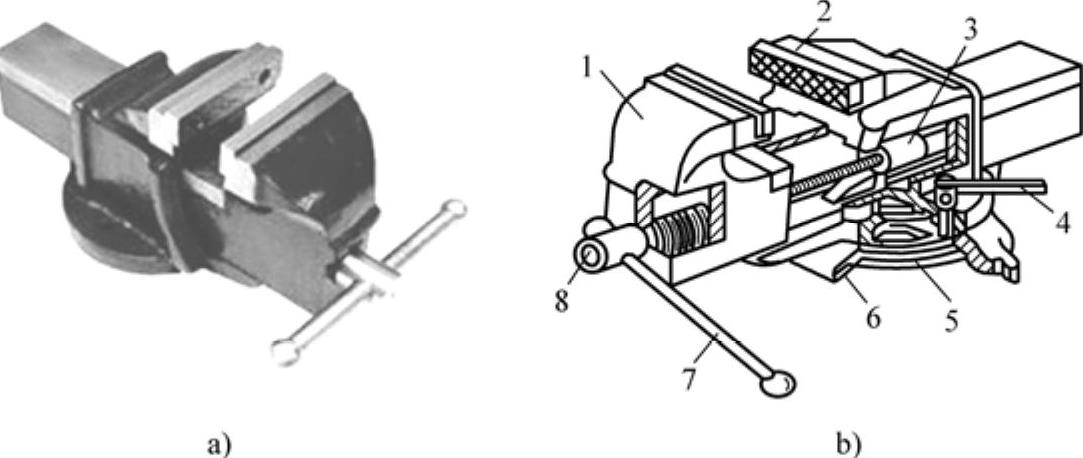

图1-2 台虎钳

a）固定式 b）回转式 1—活动钳身 2—固定钳身 3—丝杠螺母 4—锁紧手柄 5—转座 6—底座 7—手柄 8—丝杠

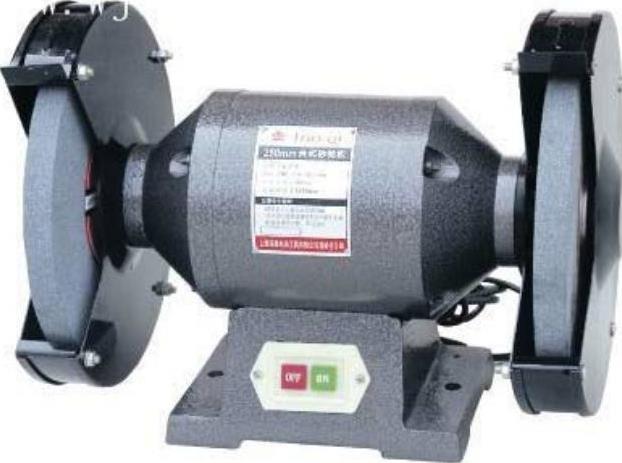

图1-3 砂轮机(www.daowen.com)

砂轮较脆，且转速很高，使用时应严格遵守以下安全操作规程：

1）砂轮的旋转方向要正确（与砂轮机罩壳上箭头所示一致），保证磨削时磨屑向下飞离砂轮。

2）砂轮机起动后，应在砂轮机旋转平稳后再进行磨削。若砂轮机跳动明显，应及时停机修整。

3）砂轮机托架和砂轮之间应保持3mm的距离，以防工件扎入造成事故。

4）磨削时应站在砂轮机的侧面，且用力不宜过大。

4.钻床

钻床主要用来加工外形较复杂、没有对称回转轴线的工件上的孔和孔系，如箱体、机架等零件上的各种孔。其主运动是钻头的旋转，进给运动是钻头的轴向移动。钻床的主参数是最大钻孔直径。

钳工常用的钻床有台式钻床、立式钻床和摇臂钻床三种（图1-4）。它们的共同特点是：工件安装在工作台上固定不动，钻头或其他钻削工具安装在主轴上，主轴一方面旋转作主运动，一方面沿轴向移动作进给运动。

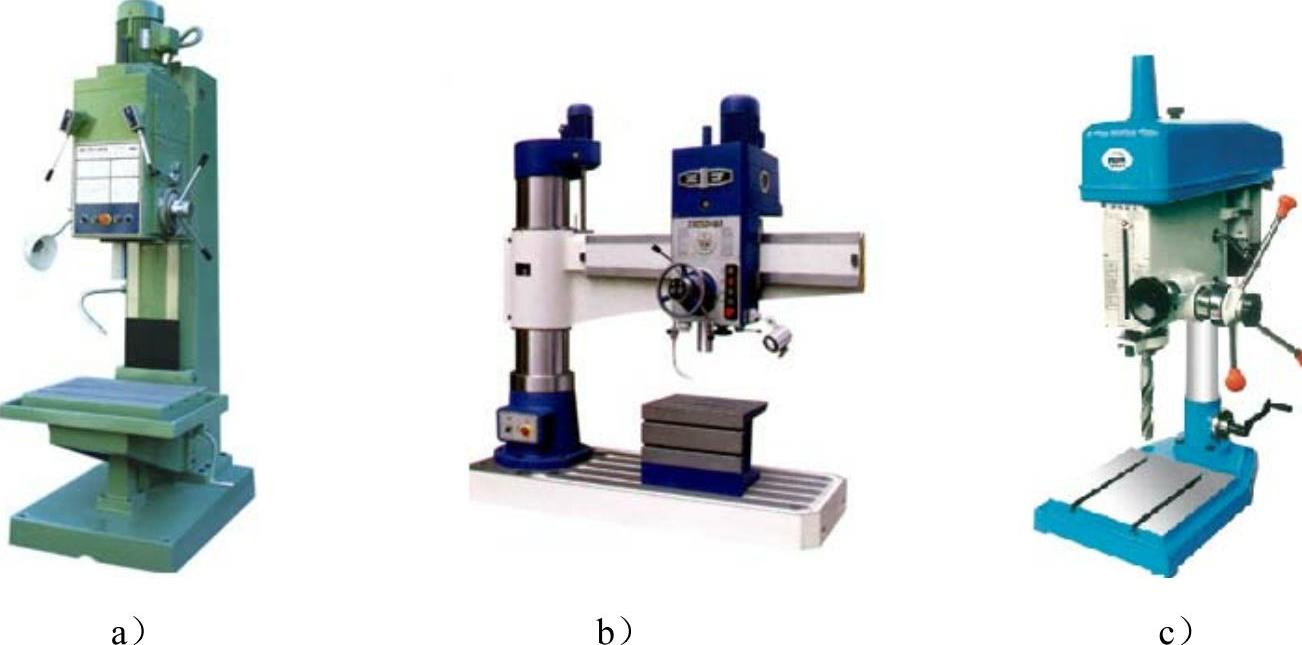

图1-4 不同类型的钻床

a）立式钻床 b）摇臂钻床 c）台式钻床
