1.TSEND_C指令

TSEND_C指令可以用TCP协议或者ISO-on-TCP协议，使本机可以和远程机进行通信，本机向远程机发送数据，该指令能被CPU自动监控和维护。TSEND_C指令的主要参数如表10.10所示。

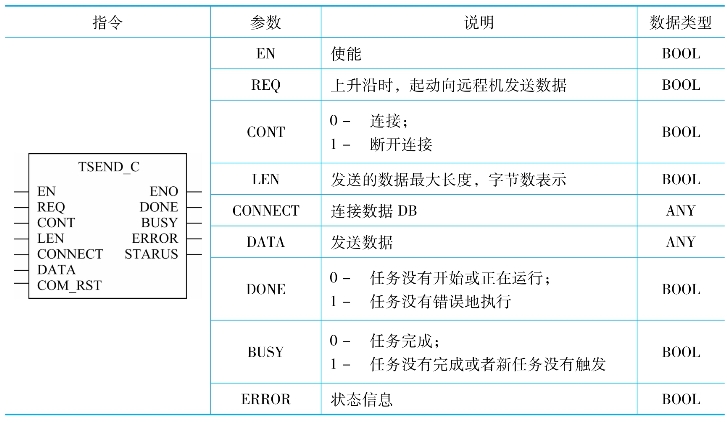

表10.10　TSEND_C指令的主要参数表

2.TRCV_C指令

TRCV_C指令可以用TCP协议或者ISO-on-TCP协议，使本机可以和远程机进行通信，本地机接向远程机发送过来的数据，该指令能被CPU自动监控和维护。TRCV指令的主要参数如表10.11所示。

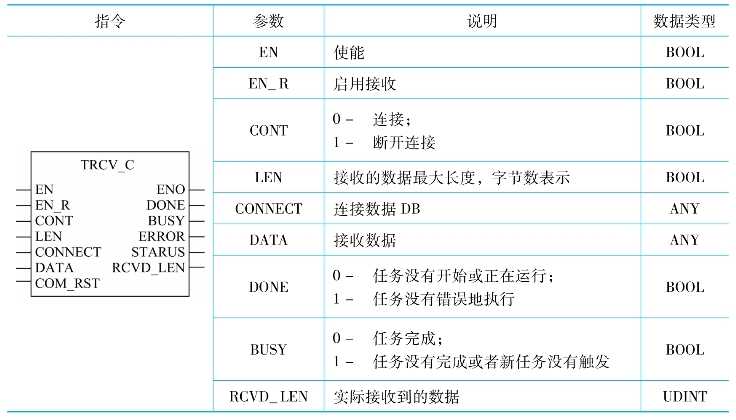

表10.11　TRCV_C指令的主要参数表

3.组态编程步骤

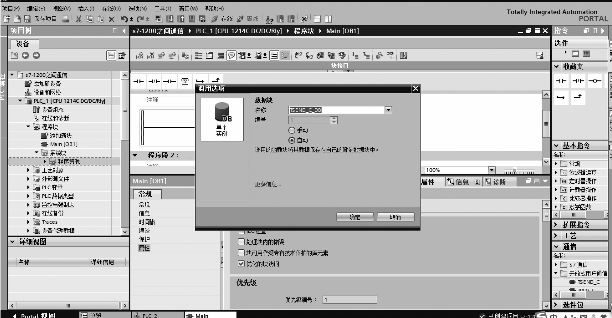

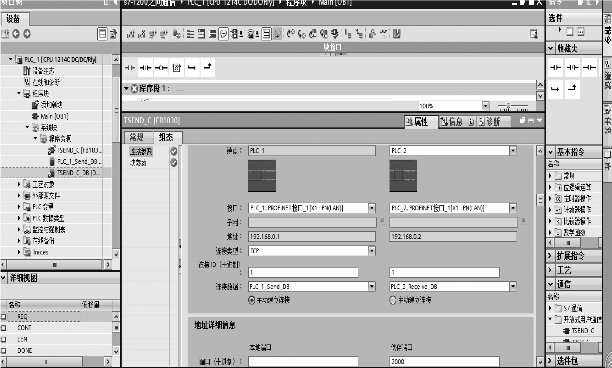

（1）在PLC_1项目中选择程序块打开Main（OB1），在右边的通信项选择“开放式用户通信”中选择“TSEND_C”指令并拖放到Main（OB1）中去并生成背景数据块DB1，名称为：TSEND_C_DB。如图10.20所示。选中指令，弹出下面的组态画面，设置如下面所示，在连接类型选择TCP，在连接数据行中，在下拉菜单中选择新建，生成的画面如图10.21所示。

图10.20　DB1数据块

图10.21　TCP连接

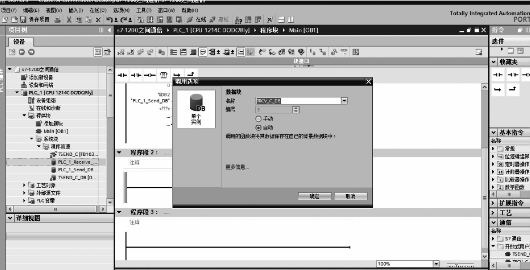

（2）在PLC_1项目中选择程序块打开Main（OB1），在右边的通信项选择“开放式用户通信”中选择“TRCV_C”指令并拖放到Main（OB1）中去并生成背景数据块DB2，名称为：TRCV_C_DB，如图10.22所示。

图10.22　DB2数据块

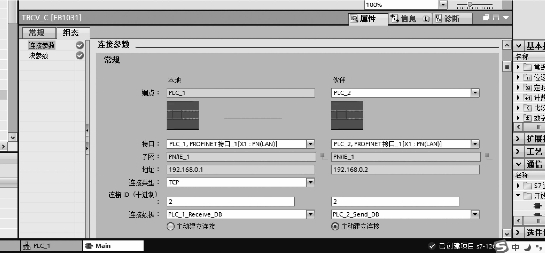

（3）选中指令，弹出下面的组态画面，设置如图10.23所示，在连接类型选择TCP，在连接数据行中，在下拉菜单中选择新建，生成画面如图10.23所示。

图10.23　连接参数

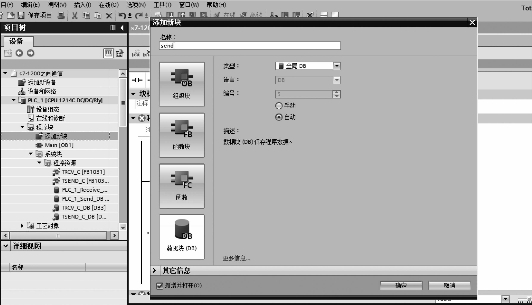

（4）然后添加全局数据块，命名为send，如图10.24所示。

图10.24　全局数据块

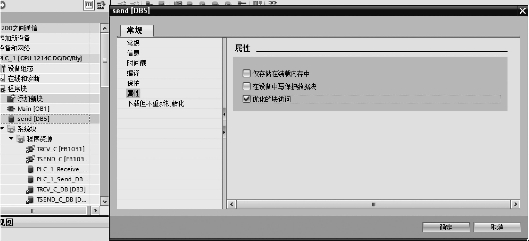

（5）打开的全局数据块名称列命名为send，在数据类型选择数组并设置为array［0..99］of string，选中send［DB5］中单击右键选择属性，将打勾的去掉。如图10.25所示。(www.daowen.com)

图10.25　全局数据块属性选择

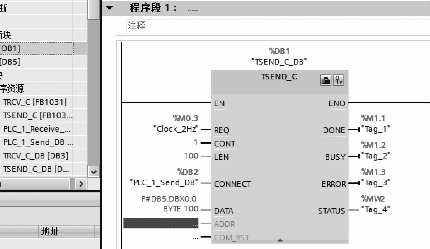

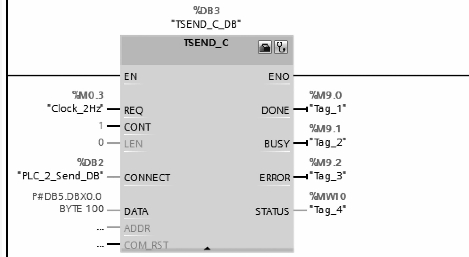

（6）接下来关于指令“TSEND_C”的设置如图10.26所示。

图10.26　指令TSEND_C设置

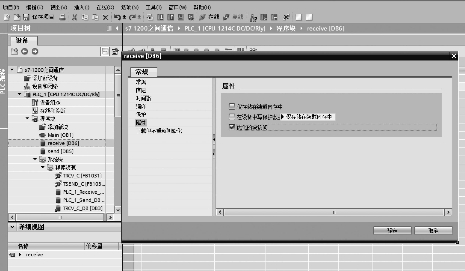

（7）再添加全局数据块，并命名为“receive”，然后在打开里面名称列命名为“receive”，数据类型选择数组并设置为array［0..99］of string，同样地在receive［DB6］中单击右键选择属性，将打勾的去掉。如图10.27所示。

图10.27　全局数据块receive属性选择

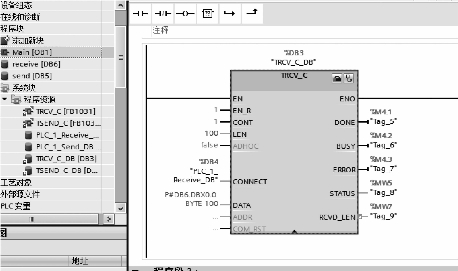

（8）指令“TRCV_C”的设置如图10.28所示。

图10.28　指令TRCV_C参数设置

到此，PLC_1的编程组态已经完成，关于PLC_2的编程组态设置和PLC_1的设置步骤大同小异，基本的设置有以下几个步骤。

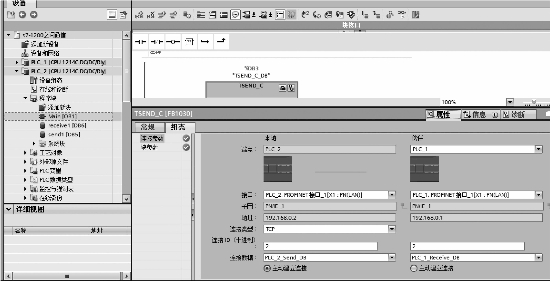

（1）在PLC_2中TSEND_C指令的设置组态如图10.29所示。

图10.29　TSEND_C指令的设置组态

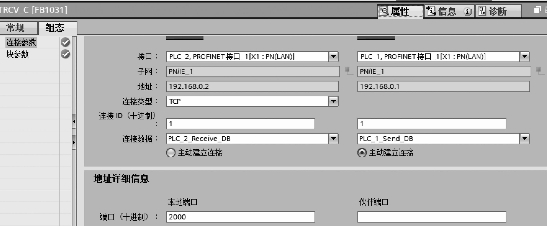

（2）在PLC_2中TRCV_C指令的设置如图10.30所示。

图10.30　TRCV_C指令的设置组态

（3）指令TSEND_C的设置如图10.31所示。

图10.31　TSEND_C参数设置

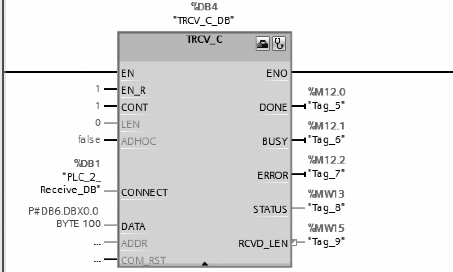

（4）指令TRCV_C的设置如图10.32所示。

图10.32　TRCV_C参数设置
