以TIA V14作为编程语言，以Kingview 6.55为例说明两者的连接方法。

1.首先利用TIA进行程序编写

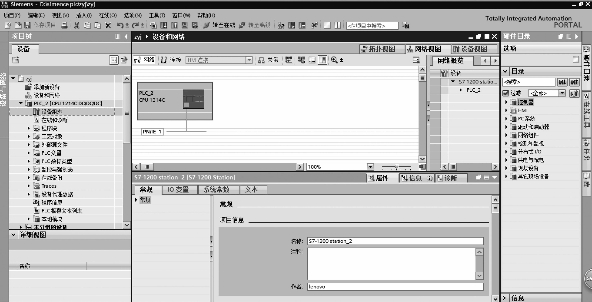

PLC选择1214C并利用TCP/IP协议进行通信，网口地址设为：192.168.0.1，子网掩码为：255.255.255.0，如果子网显示“未联网”状态则利用“添加新子网”按钮进行添加，图9.83表示此时PLC已连接到网络“PN/IE_1”了。

图9.83　PLC子网连接

2.设置PLC的属性

在“设备视图”中查看PLC的“属性”→“常规”→“保护”→“组态控制”中，勾选“允许通过用户程序重新组态设备”，如图9.84所示。

图9.84　允许通过用户程序重新组态设备

如果不勾选，即使通信正常，也不能读写PLC的资源状态信息。

3.进行组态网的设置

（1）创建一个新工程。

创建新工程时，设置好存储的路径。

（2）设置通信地址。

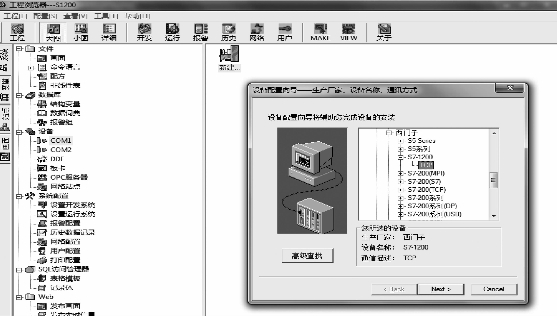

利用“COM1”→“新建”→“设备驱动”→“PLC”→“西门子”→“S7-1200”→“TCP”，此处对新建的设备取逻辑名为“S1200”，如图9.85所示。

(www.daowen.com)

图9.85　设备配置向导“选择设备”

（3）选择串口号。

点击“下一步”出现配置向导中的选择串口号，可以不予理会。

（4）设置设备地址。

点击“下一步”，出现设备地址设置，根据前面PLC的地址可以如下设置：192.168.0.1：0，最后的0表示默认西门子S7-1200的CPU槽号为0，至此在Kingview中即创建好了名为“S1200”的设备。

（5）进行通信测试。

首先将本机的IP地址设为与PLC同一段，如192.168.0.100，然后可用两种方法进行测试，一种为ping指令法，另一种为Kingview中的测试方法。下面说明第两种方法。

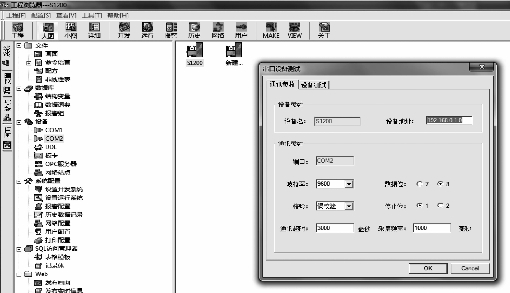

图9.86　串口设备测试设置“通信参数”

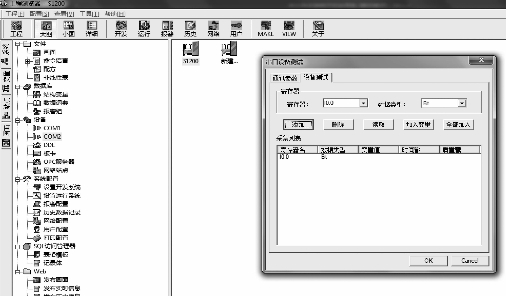

①在设备S1200处右键，选择“测试”，弹出上图9.86的窗口后，可以选“设备测试”项，然后在窗口中输入想要测试的项，如I0.0，然后点“添加”按钮，接着点“读取”按钮，如一切正常，此时应该可以读取设备的相应内容，如图9.87所示。

图9.87　串口设备测试设置“设备测试”

②在上述检测正常后，定义组态网变量及画面，并进行工程的设计。

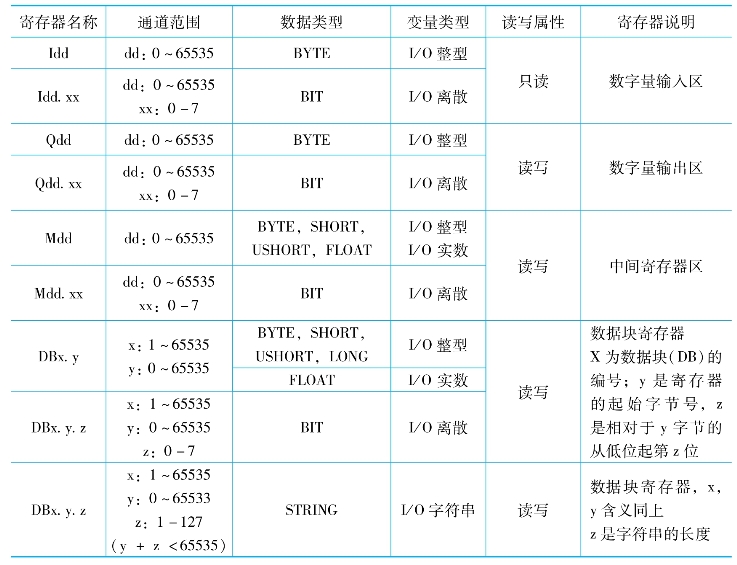

S7-1200设备寄存器如表9.12所示。

表9.12　S7-1200设备寄存器
