趋势是系统运行时变量值的图形表示，在画面中用趋势视图来显示趋势。下面通过一个简单例子说明趋势视图的组态方法。

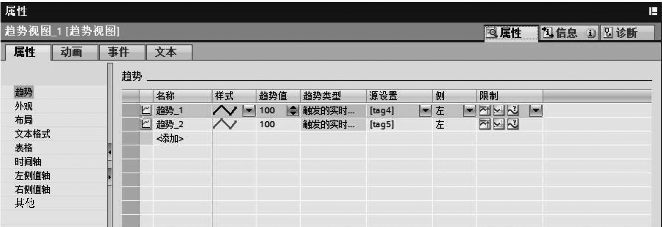

拖动工具箱“控件”下的“趋势视图”到画面中，如图9.29所示。在其属性对话框，如图9.30所示的“趋势”项中通过“添加”添加要显示的趋势名称，设置趋势的样式、趋势值、源设置和限制等，可以选择趋势曲线新的值来源于右侧还是左侧。在趋势的样式中可以设置趋势的样式模式、线颜色和线模式等。

图9.29　趋势视图

图9.30　趋势视图属性对话框(www.daowen.com)

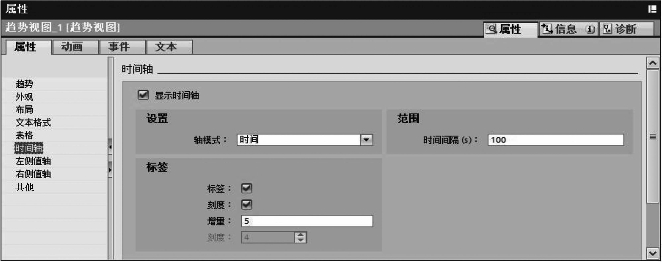

“时间轴”项如图9.31所示，可以设置是否显示时间轴，以及时间间隔和标签等。“左侧数值轴”和“右侧数值轴”分别用于设置左Y轴和右Y轴的范围和标签等。

图9.31　趋势视图属性对话框“时间轴”

通过菜单命令“在线”→“仿真”→“使用变量仿真器”起动仿真运行系统。在变量模拟器中，设置变量“tag12”和“tag13”模拟为按正弦规律变化，最小值为0，最大值为100，周期为50s。起动模拟后，可以看到，趋势视图中曲线实时显示温度变量的值，曲线由右往左移动，如图9.32所示。拖住并拖动标尺，可以在数值表中动态显示趋势曲线与标尺交点处的变量值和时间值。

图9.32　趋势模拟运行
