多工位焊接系统设计方案

【例8-12】任务要求:某焊接装置的运动系统构成包括X、Y、Z三轴直角坐标和一个旋转轴R,当起动按钮按下后,系统开始自动焊接,各轴同时投入,工作过程如下:

①X轴控制上料,推料杆将焊接工件推出,到位后夹紧工件后等待焊枪运动到达预定的位置;

②Z轴与R轴控制焊枪姿态,Z轴与R轴分别按设定值下降和旋转,到达预定位置后等待工件已夹紧信号;

③Y轴控制焊接过程,上述两个动作完成后,起动焊接电源焊接,Y轴按设定的焊接速度运行,到达指定位置后停止运行和送丝,松开工件并将焊好的工件推出,准备进入下一轮焊接工序。

1.I/O分配及顺序功能图

通过对多工位焊接系统的运动分析可知,控制系统中开关量I/O点共16个,其中输入信号9个,输出点7个,具体分配如表8.11所示。根据I/O分配表和控制要求完成对系统顺序功能图的设计,如图8.61所示。

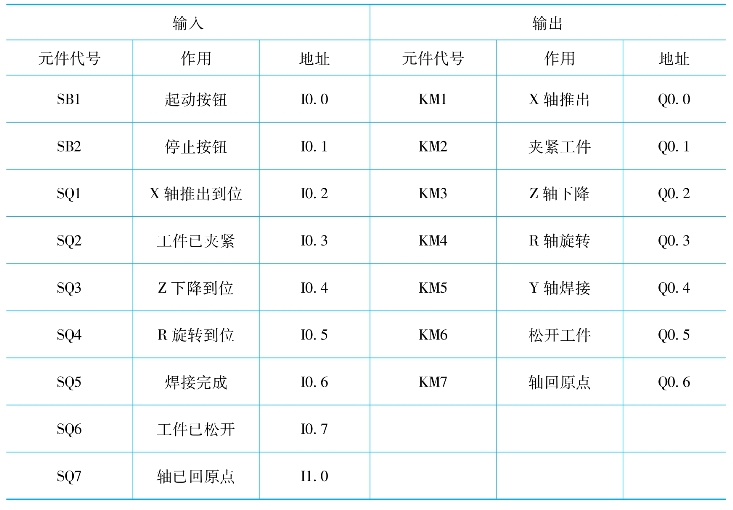

表8.11 多工位焊接系统的I/O分配表

(www.daowen.com)

其中,停止按钮采用带自锁功能的按钮,常闭触点接入,其他的输入结点均为常开接入;工件的夹紧和松开采用双电磁阀的气压装置实现。

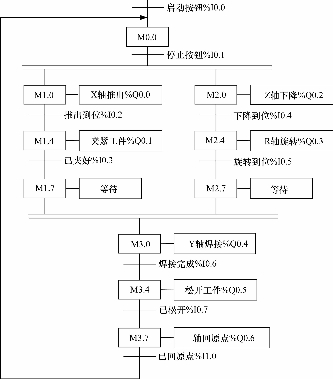

图8.61 多工位焊接系统顺序功能图

2.程序设计

由上面的顺序功能图可以方便地画出对应的梯形图,具体如图8.62所示。

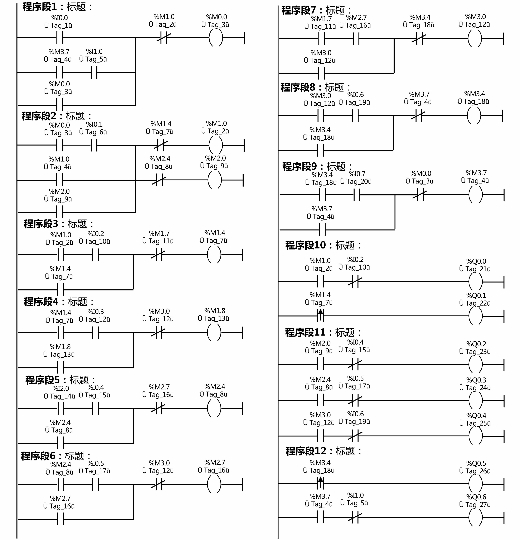

图8.62 多工位焊接系统梯形图
