使用置位复位指令的顺序控制设计方法

时间:2023-06-17 理论教育 版权反馈
【摘要】:图8.53单一顺序功能图的置位复位法实现由图8.44可知,上电运行或者M0.3步为活动步且转换条件I0.3为真时,都将使M0.0步变为活动步,同时将M0.3步变为不活动步,采用置位复位法编写的梯形图程序如图8.53的“程序段2”所示;同理,M0.0步为活动步且转换条件I0.0满足时,M0.1步变为活动步而M0.0步变为不活动步,如上图的“程序段3”所示。图8.54选择顺序的置位复位法实现图8.55并列顺序的置位复位法实现

使用置位复位指令的顺序控制设计方法

置位复位指令具有记忆功能,如果将顺序功能图中的各步用置位复位指令进行变换,则可以去除起保停电路中的自保持,同时由于置位当前步和复位前导步是现时进行的,所以不会出现图8.52中的前后步同时为活动步的现象。

下面仍然针对三种不同形式的顺序功能图,讨论相应梯形图的方法。

1.单一顺序

对于图8.44中的单一顺序功能图,置位复位法对应的梯形图如8.53所示,其中“程序段1”的作用是初始化所有将要用到的步序标志,“程序段2”的作用是进入初始状态。

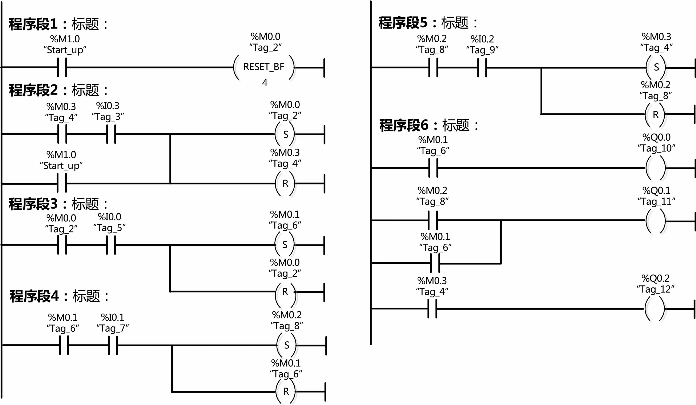

图8.53 单一顺序功能图的置位复位法实现

由图8.44可知,上电运行或者M0.3步为活动步且转换条件I0.3为真时,都将使M0.0步变为活动步,同时将M0.3步变为不活动步,采用置位复位法编写的梯形图程序如图8.53的“程序段2”所示;同理,M0.0步为活动步且转换条件I0.0满足时,M0.1步变为活动步而M0.0步变为不活动步,如上图的“程序段3”所示。

2.选择顺序(www.daowen.com)

对于图8.48所示的选择顺序,置位复位法对应的梯形图如8.54所示,其中“程序段3”和“程序段4”对应顺序功能图的选择分支,“程序段7”对应功能图中选择的合并,在此段中要将所有的当前步的前导步复位。

3.并列顺序

对于图8.50中的并列顺序,置位复位法对应的梯形图如8.55所示。其中“程序段3”对应并发分支,此时要同时置位两个步,复位一个步;各支路的汇合由“程序段6”实现,此时要置位一个步,同时复位两个步。

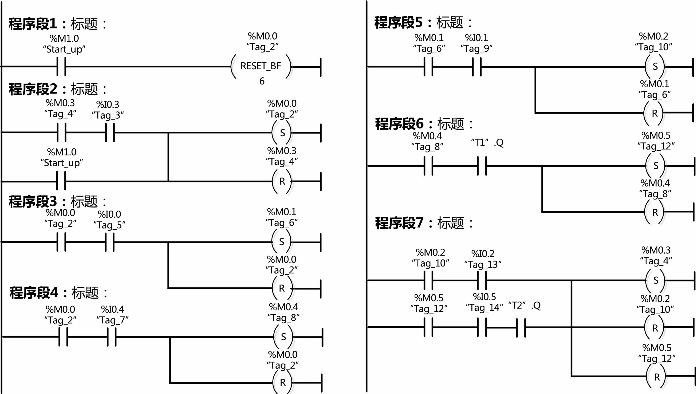

图8.54 选择顺序的置位复位法实现

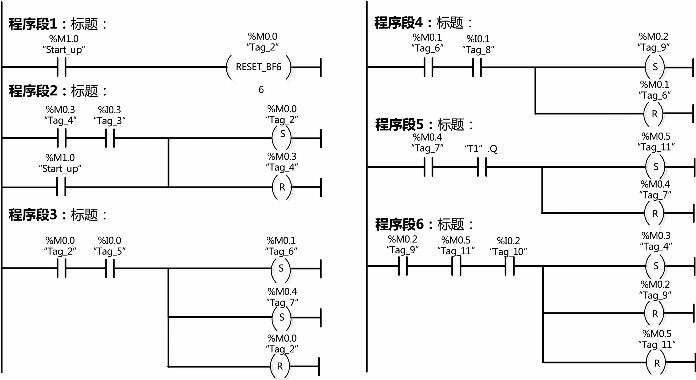

图8.55 并列顺序的置位复位法实现
