1.日期和时间指令

日期和时间指令用于日历和时间的设置和计算，与时间相关的数据类型如表7.9所示。

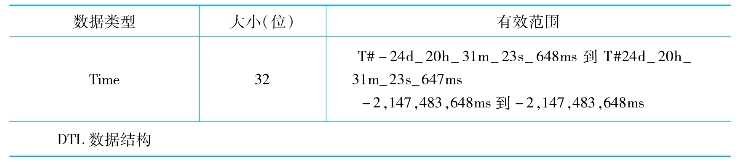

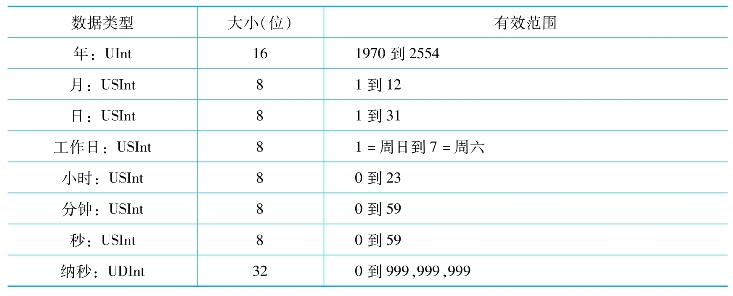

表7.9　与时间相关的数据类型

续表

相关的运算指令及梯形图如下：

（1）T_CONV指令用于转换时间值的数据类型，即Time转换为DInt或DInt转换为Time，如图7.25所示；

（2）T_ADD指令用于将Time与DTL值相加，即Time+Time=Time或DTL+Time=DTL，如图7.26所示；

（3）T_SUB指令用于将Time与DTL值相减，即Time-Time=Time或DTL-Time=DTL，如图7.27所示；

（4）T_DIFF指令提供两个DTL值的差作为Time值，即DTL-DTL=Time，如图7.28所示。

图7.25　T_CONV指令

图7.26　T_ADD指令

图7.27　T_SUB指令

图7.28　T_DIFF指令

（1）T_CONV将Time数据类型转换为DInt数据类型，或将DInt数据类型转回Time数据类型。其引脚说明如表7.10所示。

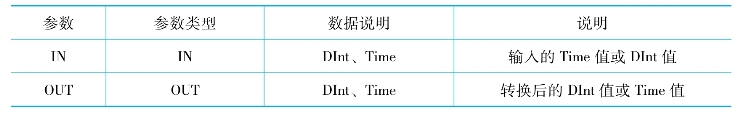

表7.10　T_CONV引脚说明

可从指令名称下方提供的下拉列表中选择IN和OUT的数据类型。

（2）T_ADD将输入IN1的值（DTL或Time数据类型）与输入IN2的Time值相加，参数OUT提供DTL或Time值结果，其引脚说明如表7.11所示。允许以下两种数据类型的运算：

①Time+Time=Time；②DTL+Time=DTL。

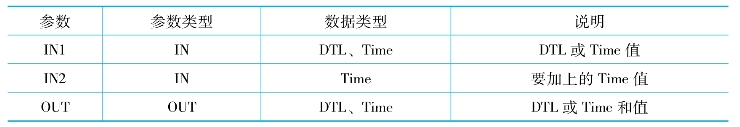

表7.11　T_ADD引脚说明(www.daowen.com)

可从指令名称下方提供的下拉列表中选择IN1的数据类型。所选的IN1数据类型同时也会设置参数OUT的数据类型。

（3）T_SUB从IN1（DTL或Time值）中减去IN2的Time值。参数OUT以DTL或Time数据类型提供差值。允许以下两种数据类型的运算：

①Time-Time=Time；②DTL-Time=DTL。

（4）T_DIFF从IN1 DTL值中减去IN2的DTL值。参数OUT以Time数据类型提供差值。

条件代码ENO=1表示未发生错误。ENO=0和参数OUT=0表示出现以下错误：

①DTL值无效；②Time值无效。

2.时钟指令

时钟指令用于设置和读取PLC系统时钟。使用数据类型DTL提供日期和时间值。DTL数据类型如表7.12所示。

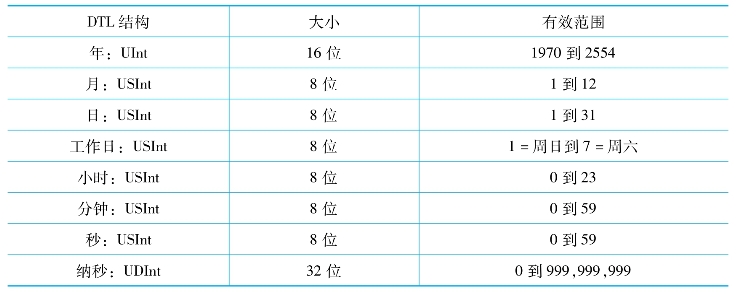

表7.12　DTL数据类型

相关的运算及梯形图如下：

（1）WR_SYS_T（写入系统时间）表示使用参数lN中的DTL值设置PLC日时钟，该时间值不包括本地时区或夏令时偏移量，其指令如图7.29所示；

（2）RD_SYS_T（读取系统时间）表示从PLC读取当前系统时间。该时间值不包括本地时区或夏令时偏移量，其指领如图7.30所示；

（3）RD_LOC_T（读取本地时间）表示以DTL数据类型提供PLC的当前本地时间，其指领如图7.31所示。

图7.29　WR_SYS_T指令

图7.30　RD_SYS_T指令

图7.31　RD_LOC_T指令

各指领参数说明如表7.13所示。

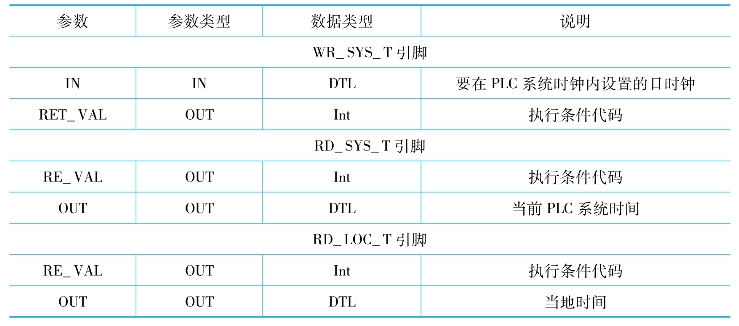

表7.13　各指令参数说明

当条件代码ENO=1时，表示指令执行未发生错误；当ENO=0时，表示发生了执行错误，同时在参数RET_VAL中给出出错代码。RET_VAL说明如表7.14所示。

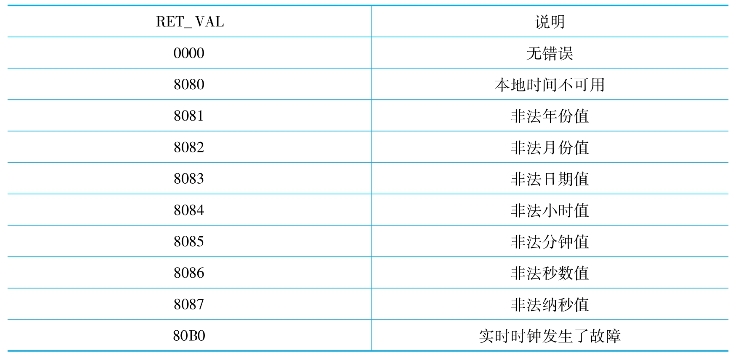

表7.14　RET_VAL说明
