（1）新建一个项目。

在Portal视图中，单击“创建新项目”，并输入项目名称、路径和作者等信息，然后点击“创建”即可生成新项目。

在项目视图中，打开“项目”菜单，选择“新建”菜单项。在创建新项目的对话框中，输入项目名称、保存路径、作者、注释等信息后，单击“创建”按钮，开始生成项目。

（2）设置项目的参数。

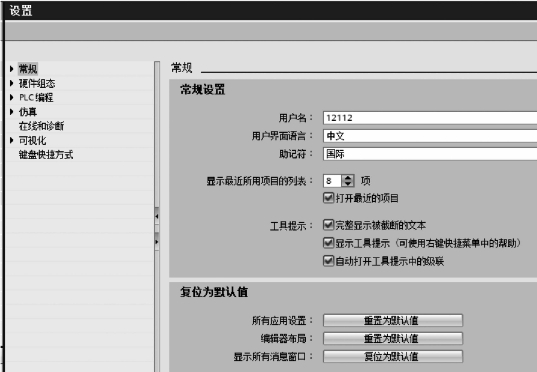

在项目视图中执行菜单命令“选项”→“设置”，选中工作区左边浏览窗口的“常规”，用户界面语言为默认的“中文”，助记符为默认的“国际”（英语助记符），如图6.3所示。

图6.3　设置项目的参数对话框

（3）硬件组态。

S7-1200自动化系统需要对各硬件进行组态、参数配置和通信互连。硬件组态的任务就是在设备视图和网络视图中，生成一个与实际的硬件系统相对应的虚拟系统。PLC和HMI、PLC各模块的型号、订货号和版本号、模块的安装位置和设备之间的通信连接，都应与实际的硬件系统完全相同，此外还要设置模块的参数。自动化系统起动时，CPU会自动监测软件的预设组态与系统的实际组态是否一致，如果不一致会报错，此时CPU能否起动取决于起动设置。

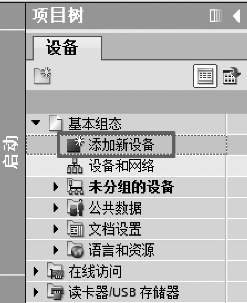

面说明硬件组态的详细过程。进入项目视图，在左侧的项目树中，单击“添加新设备”，如图6.4所示，随即弹出“添加新设备”对话框，如图6.5所示，在该对话框中选择与实际系统完全匹配的设备即可。

图6.4　添加新设备

(www.daowen.com)

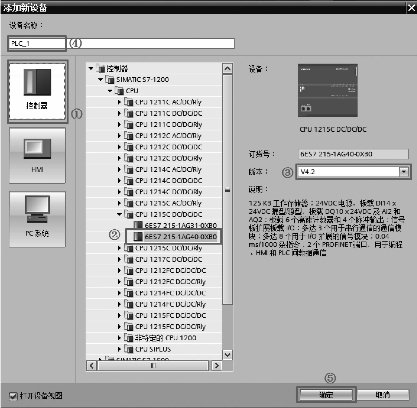

图6.5　选择新设备

添加新设备的具体步骤是：选择“控制器”→选择S7-1200 CPU的型号→选择CPU的版本号→设置设备名称→点击“确定”完成新设备添加。

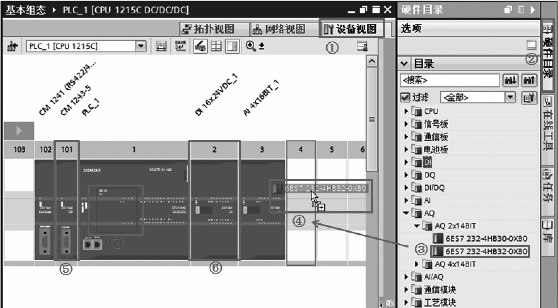

在添加完成新设备后，与该新设备匹配的机架也会随之生成。所有通信模块都要配置在S7-1200 CPU左侧，而所有信号模块都要配置在CPU的右侧，在CPU本体上可以配置一个扩展板。配置方法如图6.6所示。

图6.6　硬件配置步骤

在硬件配置过程中，软件系统会自动检查模块的正确性。在硬件目录下选择模板后，则机架中允许配置该模块的槽位边框变为蓝色，不允许配置该模块的槽位边框无变化。

如果需要更换已经组态的模块，可以直接选中该模块，在鼠标右键菜单中选择“更改设备类型”命令，然后在弹出的菜单中选择新的模块。

配置硬件设备的具体步骤是：打开设备视图→打开硬件目录→选择要配置的模板→拖拽到机架上相应的槽位。

其中通信模块配置在CPU的左侧槽位，IO及工艺模板配置在CPU的右侧槽位，通信板及电池板则配置在CPU的本体上（仅能配置1个）。

S7-1200系列模块的连接特点如下：

①信号模板插于CPU上，最多可以连接一个；

②I/O模块连接在CPU右侧，CPU 1214/1215/1217最多允许连接8个，CPU 1212最多允许连接2个，CPU 1211无法连接I/O模块；

③通信模块连接在CPU左侧，最多可以连接3个。
