STEP 7软件中的逻辑块是包含操作系统功能和部分用户程序的程序块，组织块（OB）、功能（FC）、功能块（FB）和数据块（DB）都属于逻辑块的范畴。表5.9列出了各种逻辑块类型。

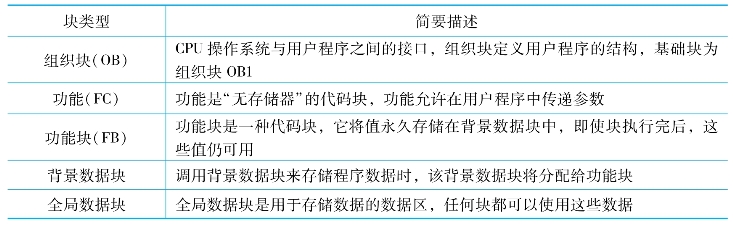

表5.9　STEP 7软件中的逻辑块类型

(www.daowen.com)

（1）组织块OB定义程序的结构，充当操作系统和用户程序之间的接口。组织块OB是由事件驱动的，事件（如诊断中断或时间间隔）会使CPU执行组织块OB。将组织块OB插入用户程序中后，需要为其设置参数。有些具有预定义的行为和起动事件，但也可以创建具有自定义起动事件的组织块OB。

（2）功能FC和功能块FB包含与特定任务或参数组合相对应的程序代码，是可从组织块OB或其他功能FC或功能块FB调用的程序代码块，由用户编写，并定义自己的参数。每个功能FC或功能块FB都提供一组输入和输出参数，用于与调用块共享数据。功能块FB还使用相关联的数据块（称为背景数据块）来保存执行期间的值状态，程序中的其他块可以使用这些值状态。由于功能FC没有背景数据块的逻辑块，功能FC的临时变量保存在本地数据堆栈中，所以不能使用静态变量。

（3）数据块DB分为可由所有代码块访问的全局数据块，以及分配给特定功能块调用的背景数据块。操作系统为参数及静态变量分配的存储空间是背景数据块。功能FC不与任何特定数据块DB相关联，而功能块FB与数据块DB直接相关并使用数据块DB来传送参数及存储中间值和结果。如果用户程序的其他元素需要使用FC的输出值，那么必须将这些值写入存储器地址或全局DB中。
