复杂数据类型是由基本数据类型组成的，不能将任何常量用作复杂数据类型的实参，也不能将任何绝对地址作为实参传送给复杂数据类型。

1.DTL数据类型

DTL数据类型是一种12个字节的结构，在预定义的结构中保存日期和时间信息，包括年、月、日、星期、小时、分、秒和纳秒，其长度为12B。可以在全局数据块或块的接口区中定义DTL变量，数据结构DTL（日期时间）如表5.4所示。

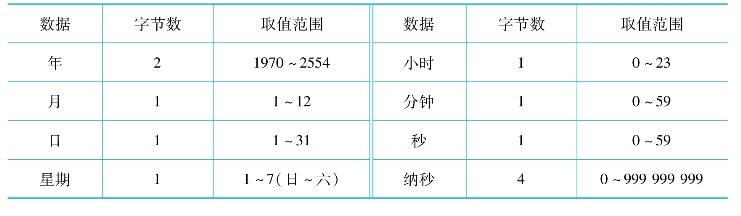

表5.4　数据结构DTL

2.String数据类型

字符串（String）数据类型的变量将多个字符保存在一个字符串中，字符串（ASCII字符）最多有254个字符（Char），最大长度为256个字节，其中前两个字节用来存储字符串的长度信息，称为标头。定义字符串的最大长度可以减少它占用的存储空间，例如定义了字符串“Mystring［12］”之后，字符串Mystring的最大长度就只有12个字符了。如果字符串的数据类型为String（没有方括号），每个字符串变量将占用256B。(www.daowen.com)

执行字符串指令之前，首先应定义字符串，但不能在变量中定义字符串，只能在代码块的接口区或全局数据块中定义。将String输入和输出数据初始化为存储器中的有效字符串，有效字符串的最大长度必须大于0且小于255。String只能在块接口编辑器中使用，不能用于I或Q存储区。

3.Array数据类型

数组（Array）是由相同数据类型的固定个数的多个元素组成。S7-12000 PLC只能生成一维数组，数组元素的数据类型可以是所有的基本数据类型。在用户程序中，可以创建包含多个基本类型元素的数组。数组可以在组织块（OB）、功能块（FC）、功能块（FB）和数据块（DB）的块接口编辑器中创建，但不能在PLC变量编辑器中创建数组。

S7-1200 PLC支持的数组格式是“ARRAY［lo..hi］”，下标［lo..hi］是在程序中引用的数组元素。lo是数组的起始（最低）下标，hi是数组的结束（最高）下标，元素可以是基本数据类型之一，下标可以为负数。例如，［1..10］表示有10个元素，第1个元素的地址是［1］，最后1个元素的地址是［10］。除采用［1..10］外，也可以来用［0..9］，它只影响元素的访问。在块接口编辑器中创建数组时，选择数据类型“Array［lo..hi］类型”，然后编辑“lo”“hi”和“类型”。可以在块接口编辑器的“名称”（Name）列中为数组命名，如#My_Bits［3］，引用数组“My_Bits”的第3位；Array［1..10］，BOOL，数组Array［1..10］of BOOL包含10个布尔值。

4.Struct数据类型

由固定个数的元素组成的结构，其元素可以具有不同的数据类型。不同的结构元素可具有不同的数据类型，不能在Struct变量中嵌套结构。Struct变量始终以具有偶地址的一个字节开始，并占用直到下一个字限制的内存，可应用所有数据类型的值范围。

对于一个具体的结构体而言，其元素的数量是固定的，这一点与数组相同，但该结构体中各元素的数据类型可以不同，这是结构体与数组的重要区别。PLC变量表只能定义基本数据类型的变量，不能定义复杂数据类型的变量。但可以在代码块的接口区或全局数据块中定义复杂数据类型的变量。
