S7-1200 PLC的供电电源可以是AC 110V或220V电源，也可以是DC 24V电源，接线时要注意如下事项。

（1）交流供电接线。

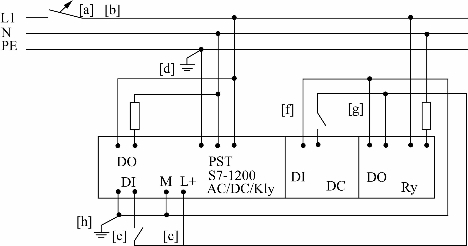

如图4.4所示为交流供电的PLC电源接线示意图，其注意事项如下。

①用一个单刀切断开关将电源与CPU、所有的输入电路和输出（负载）电路隔离开。

②用一台过流保护设备保护CPU的电源、输出点以及输入点，也可以为每个输出点加上熔丝进行范围更广的保护。

③当使用PLC DC 24V传感器电源时，可以取消输入点的外部过流保护，因为该传感器电源具有短路保护功能。

④将S7-1200 PLC的所有地线端子同最近接地点相连接，以获得最好的抗干扰能力。建议所有的接地端子都使用14 AWG或1.5mm2的电线连接到独立导电点上（也称一点接地）。

⑤本机单元的直流传感器电源可用来为本机单元的输入。

⑥扩展DC输入以及［g］扩展继电器线圈供电，这一传感器电源具有短路保护功能。

⑦在大部分的安装中，如果把传感器的供电M端子接到地上可以获得最佳的噪声抑制。

(www.daowen.com)

图4.4　交流供电的PLC电源接线示意图

（2）直流供电接线。

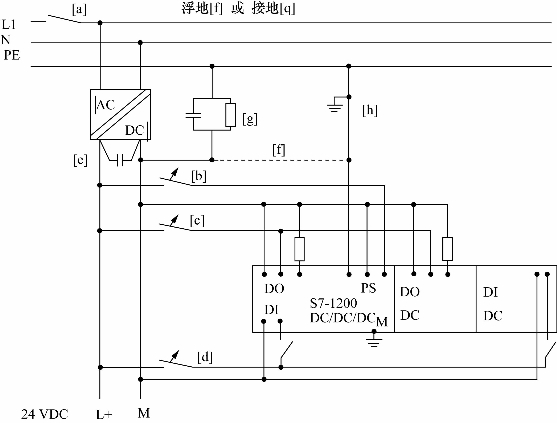

如图4.5所示为直流供电的PLC电源接线示意图，其注意事项如下。

①用一个单刀开关［a］将电源同CPU、所有的输入电路和输出（负载）电路隔离开。

②用过流保护设备以保护CPU电源、［c］输出点，以及［d］输入点。也可以在每个输出点加上熔丝进行过流保护。当时用DC 24V传感器电源时，可以取消输入点的外部过流保护，因为传感器电源内部具有限流功能。

③确保DC电源有足够的抗冲击能力，以保证在负载突变时，可以维持一个稳定的电压，这时需要一个外部电容。

④在大部分的应用中，把所有的DC电源接地可以得到最佳的噪声抑制。在未接地DC电源的公共端与保护地之间并联电阻与电容［g］。电阻提供了静电释放通路，电容提供高频噪声通路，它们的典型值是1MΩ和4700pf。

⑤将S7-200 PLC所有的接地端子同最近接地点［h］连接，以获得最好的抗干扰能力。建议所有的接地端子都使用14AWG或1.5mm2的电线连接到独立导电点上（也称一点接地）。DC 24V电源回路与设备之间，以及AC 120/230V电源与危险环境之间，必须提供安全电气隔离。

图4.5　直流供电的PLC电源接线示意图
