S7-1200 PLC有一个内部电源，为CPU、信号模块、信号扩展模块提供电源，并且也可以为用户提供24V电源。

CPU将为信号模块、信号扩展板、通信模块提供5V直流电源，不同的CPU能够提供的功率是不同的。在硬件选型时，需要计算所有扩展模块的功率总和，检查该数值是否在CPU提供功率的范围之内，如果超出范围则必须更换容量更大的CPU或减少扩展模块数量。

S7-1200 PLC也可以为信号模块的24V输入点、继电器输出模块或其他设备提供电源（称作传感器电源），如果实际负载超过了此电源的能力，则需要增加一个外部24V电源，此电源不可与CPU提供的24V电源并联。建议将所有24V电源的负端连接到一起。

传感器24V电源与外部24V电源应当供给不同的设备，二组电源的负级应互连。例如，当设计CPU为24V电源供给、信号模块继电器为24V电源供给、非隔离模拟量输入为24V电源供给的“非隔离”电路时，所有的非隔离的M端子必须连接到同一个外部参考点上。

下面我们通过一个例子说明电源的计算方法。(www.daowen.com)

某工程项目经统计，需要20个直流24V的数字量输入；10个数字量输出，其中8个为继电器输出，另2个必须为直流输出；模拟量方面则需要1路输入和1路输出。

由于I/O点数较多且输出种类必须包含两种不同类型，故选用CPU 1214C AC/DC/Rly，订货号为6ES7 214-1BE30-0XBO；选用输入扩展信号模块SM 1223，订货号为6ES7 22-1BF300XBO，包含8×DC 24V输入和8×DC 24V输出，一路模拟量输入CPU自带，一路模拟量输出可以选用信号板SB 1232，订货号为6ES7 2324HA30-0XBO。

电源功率的计算如表4.5所示。本例中，CPU为SM提供了足够的DC 5V电流，通过传感器电源可以为所有输入和扩展的继电器线圈提供足够的DC 24V电流，故不再需要额外DC 24V电源。

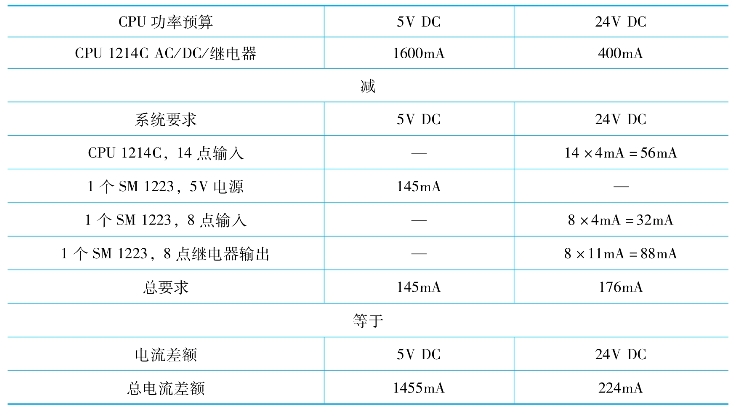

表4.5　电源功率的计算
