SIMATIC S7-1200配备了不同的通信机制：通过通信模块实现点对点连接和集成的PROFINET接口。所有的SIMATIC S7-1200 CPU都可以配备最多3个通信模块（Communication Module，CM），通信模块连接在CPU的左侧（或连接到另一CM的左侧）。

1.RS232和RS485通信模块

S7-1200系列提供了给系统增加附加功能的通信模块RS232和RS485，为点到点的串行通信提供连接，该通信的组态和编程采用扩展指令或库功能、USS驱动协议、Modbus RTU主站和从站协议，均包含在STEP 7 Basic工程组态系统中。通信模块的特征如表4.4所示。

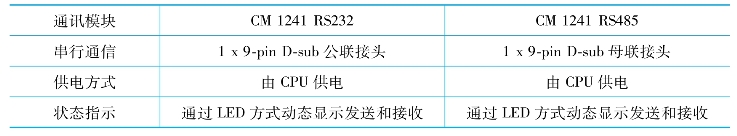

表4.4　通信模块特征

(www.daowen.com)

通信模块允许通过点对点连接的通信，任何具备串行接口的设备都能够被连接，如驱动器、打印机、条形码阅读器、调制解调器等。图4.3为通过CM1241在编程接口模式下的点对点连接。

2.集成PROFINET接口

图4.3　通过CM 1241在编程接口模式下的点对点连接

新型的SIMATIC S7-1200配备了集成PROFINET接口，提供与下列组件的无缝通信：SIMATIC STEP 7 Basic工程组态系统（用于编程）、SIMATIC HMI精简系列面板（用于可视化）、其他控制器（用于PLC间的通信）、第三方设备（用于可选的高级集成）。通过开放式工业以太网标准以现有的TCP/IP标准，SIMATIC S7-1200提供的集成PROFINET接口可用于编程，实现与HMI通信或与其他PLC通信，还可通过成熟的S7通信协议连接到多个S7控制器和HMI设备。通过开放式以太网协议TCP/IP和ISO on TCP可与多个第三方设备进行连接和通信。PROFINET电缆是带有RJ45接口的标准CAT5以太网电缆，用于连接CPU与计算机或编程设备，通信时将PROFINET电缆的一端插入CPU，将电缆的另一端插入计算机或编程设备的以太网端口。
