1.CPU模块的种类及特征

SIMATIC S7-1200系统的CPU常见的有五种不同型号：CPU 1211C、CPU 1212C、CPU 1214C、CPU 1215C和CPU 1217C。各类CPU的技术规范如表4.1所示。

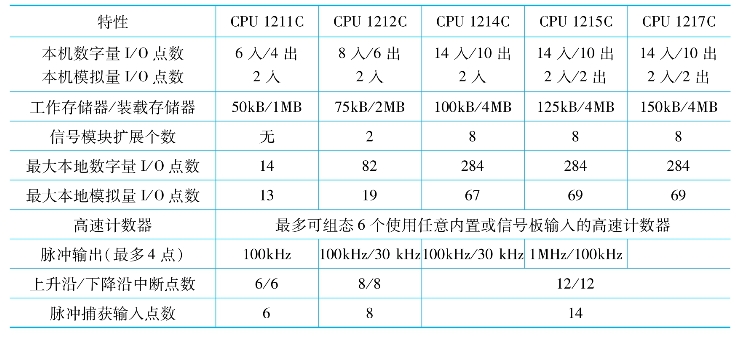

表4.1　S7-1200 CPU技术规范

2.扩展CPU的能力

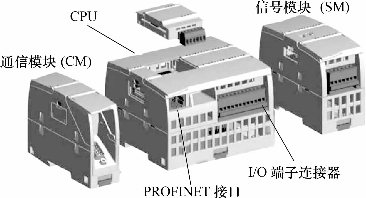

S7-1200系列提供了多种信号模块和信号板用于开关量的输入、输出和模拟量的扩展，还可以安装附加的通信模块以支持其他通信协议，如图4.1所示。

图4.1　S7-1200扩展模块及接口

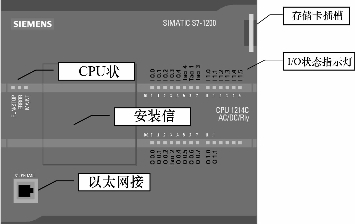

不同型号的CPU面板是类似的，如图4.2所示为CPU 1214C的面板示意图。

图4.2　CPU 1214C面板示意图

CPU通常有以下三类指示灯，用于提供CPU模块的运行状态信息。(www.daowen.com)

（1）STOP/RUN指示灯。

该指示灯的颜色为黄色时指示STOP模式，绿色时指示RUN模式，绿色和黄色交替闪烁指示CPU正在起动。

（2）ERROR指示灯。

该指示灯为红色闪烁状态时指示有错误，如CPU内部错误、存储卡错误或组态错误（模块不匹配）等，纯红色时指示硬件出现故障。

（3）MAINT指示灯。

该指示灯在每次插入存储卡时闪烁。

CPU模块上的I/O状态指示灯用来指示各种数字量输入或输出的信号状态。

CPU模块上提供一个了一个以太网通信接口用于实现以太网通信，还提供了两个可以指示以太网状态的指示灯，其中“Link”（绿色）点亮指示连接成功，“Rx/Tx”（黄色）点亮指示传输活动。

拆下CPU上的挡板可以安装一个信号板（Signal Board）。通过信号板可以在不增加空间的前提下给CPU增加I/O。S7-1200 PLC任何一种CPU都支持扩展最多一个信号板，以扩展数字量或模拟量I/O，而不必改变控制器的体积。目前信号板有8种，包括数字量输入、数字量输出、数字量输入/输出及模拟量输出等类型，S7-1200 PLC的信号板如表4.2所示。

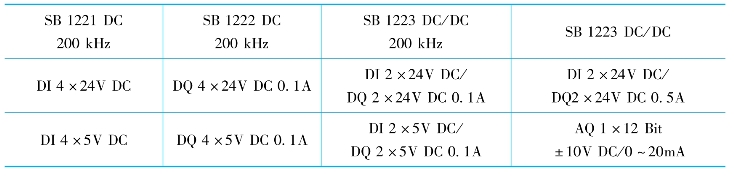

表4.2　S7-1200 PLC的信号板
