三相笼型异步电动机减压起动的常用方法有:定子电路串电阻电抗器降压起动、Y-△降压起动、自耦变压器补偿器)降压起动等几种。

1.定子电路串电阻降压起动控制线路

电动机串电阻降压起动是电动机起动时,在三相定子绕组中串接电阻分压,使定子绕组上的电压降低,起动后再将电阻短接,电动机就可在全压下运行。图2.14所示为电动机定子电路串电阻降压起动控制线路。

2.Y-△降压起动控制线路

Y-△降压起动是指电动机起动时,将定子绕组接成Y形联结降压起动,当转速上升至接近额定转速时再将其换接成△形联结全压运行。Y-△降压起动适用于正常工作时定子绕组作△形联结的电动机,这种起动方式简便、经济,使用较为普通,但起动转矩只有全压起动的1/3,故只适用于空载或轻载起动。

如图2.15所示为QX1系列手动Y-△降压起动控制电路,如图2.16所示为按钮切换Y-△降压起动控制线路。

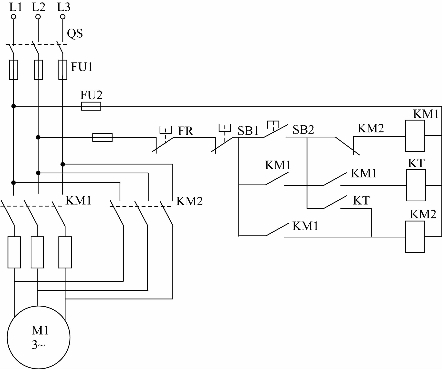

图2.14 电动机定子电路串电阻降压起动控制电路

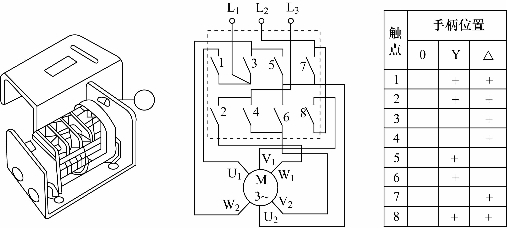

图2.15 QX1系列手动Y-△降压起动控制线路

图2.16 按钮切换Y-△降压起动控制电路

(1)时间继电器自动切换Y-△降压起动控制线路。

如图2.17所示为时间继电器自动切换Y-△降压起动控制线路。(www.daowen.com)

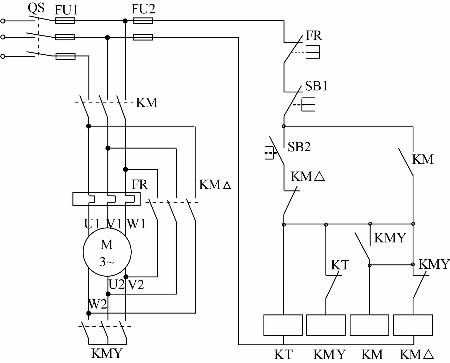

图2.17 时间继电器自动切换Y-△降压起动控制电路

(2)延边三角形降压起动控制线路。

Y-△降压起动方法虽然简单,但是起动转矩太小,应用受到一定限制,为了克服这个缺点,可采用延边三角形降压起动,这种起动方法适用于定子绕组为特殊设计的异步电动机(如J03系列)。定子绕组有9个接线头(而通常的电动机定子绕组有6个接线头),如图2.18所示。

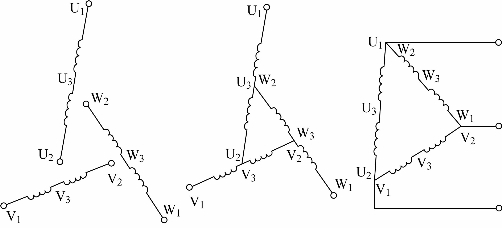

图2.18 延边三角形起动绕组接线原理图

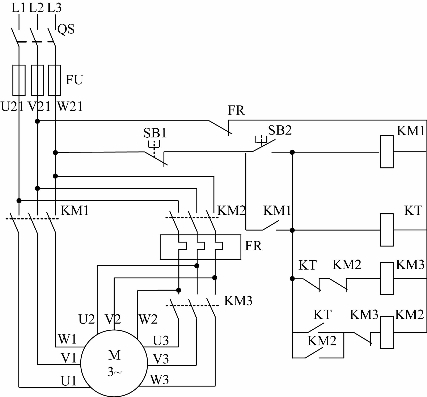

三相笼型异步电动机定子绕组接成延边三角形降压起动的控制线路如图2.19所示。刚开始起动时,KM1和KM3动作,电机起动一段时间后,KT动作,KM1和KM2动作,电机进入正常运行状态。

(3)自耦变压器(补偿器)降压起动控制线路。

补偿器降压起动利用自耦变压器来降低起动时的电压,达到限制起动电流的目的。

图2.19 延边三角形降压起动控制线路

如图2.20所示为自耦变压器降压起动控制线路。

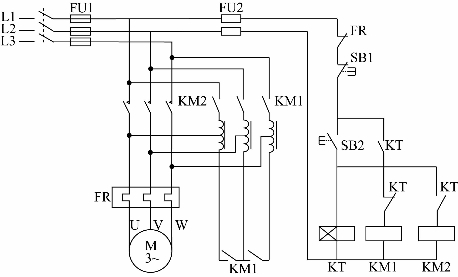

图2.20 自耦变压器降压起动控制电路
