1.顺序起动控制电路

顺序起动控制电路也即对操作顺序有严格要求的电路，常用于多台生产设备控制中。一般地，这类电路靠接触器的动合触头来实现。

如两台电动机顺序起动，M1先起动，M2才能起动。实现这一功能的电路如图2.10所示。

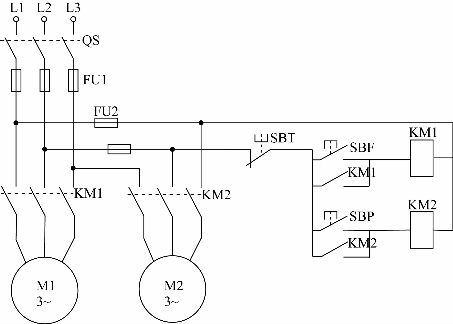

图2.10　两台电动机顺序起动电路图

这一电路在压缩机电动机接触器KM1线圈回路中串接了风机接触器KM2触头，这就保证了只有在风机起动后，压缩机控制回路才能接通，也就保证了起动顺序的正确性。

图2.11是四台电动机顺序起动控制电路，控制线圈电压等级为AC380V，它们的得电顺序为：KM1→KM2→KM3→KM4的顺序起动，图2.12为对应的简化电路。

(www.daowen.com)

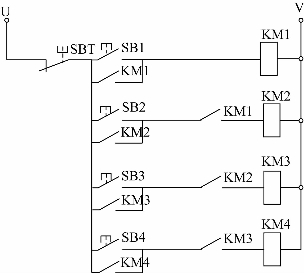

图2.11　四级顺序起动电路

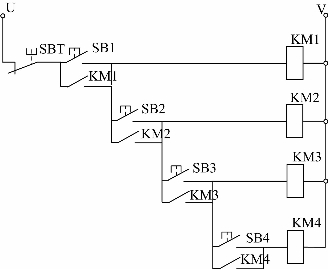

图2.12　简化的四级顺序起动电路

2.顺序停止控制电路

顺序停止控制电路是指多台设备工作后，必须按一定的顺序停止的控制电路。由于停止是依次进行的，故停止按钮不能再共用一个，一般是利用接触器的动合触头来实现这一功能的。

图2.13为顺序停止电路，控制顺序为M1先停止，然后M2才能停止。例如空调机组停止时应先停压缩机，再停风机，以便使机组充分地与外界进行热交换，避免机组受损。如图2.13所示，M1为压缩机电机，M2为风机电机，风机停止按钮SB22上并接了一对压缩机接触器的动合触头KM1，在压缩机运转时KM1吸合，从而将按钮SB22短路，使其失去作用，所以压缩机运转时风机是无法停下来的。

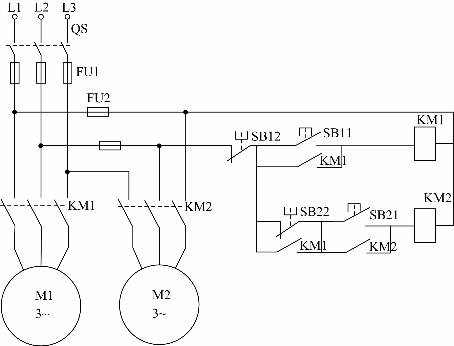

图2.13　顺序停止电路
